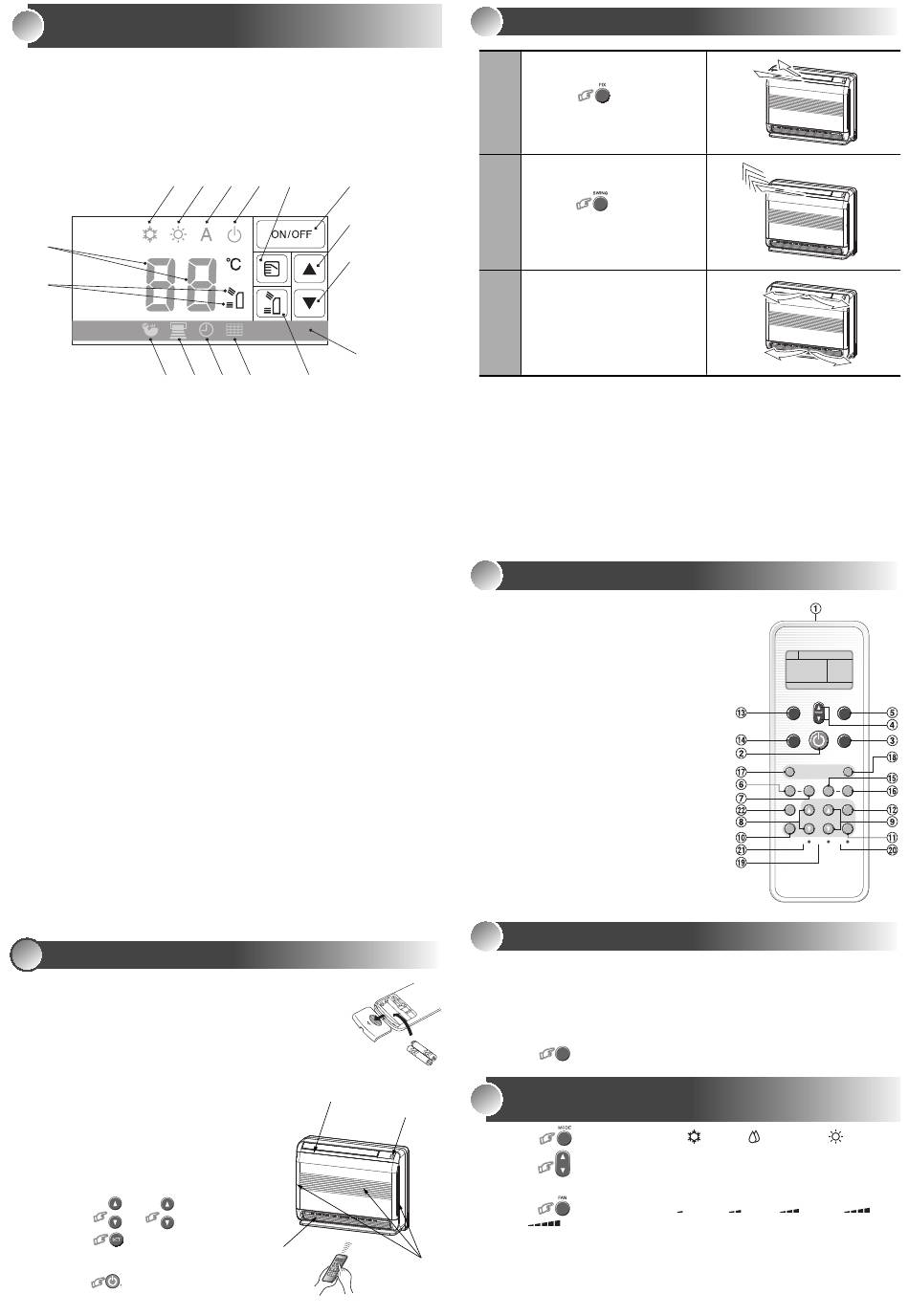

SCHERM & BEDIENINGSPANEEL
1
BINNENMODULE
Deze binnenmodule kan worden bediend via het bedieningspaneel of met de
afstandsbediening.
De functie die werd ingesteld met de laatst gebruikte bedieningsmethode wordt
aangehouden.
Als de ingestelde temperatuur wordt gewijzigd via het bedieningspaneel
van het apparaat, zal de temperatuuraanduiding wijzigen, maar zal de
temperatuurweergave op de afstandsbediening niet wijzigen.
Als de luchtstroom alleen wordt uitgevoerd door de bovenste luchtuitlaat, kunt u
toch een lichte luchtverplaatsing voelen aan de onderste luchtuitlaat.
6
%
&
!
"
1
OPERATION-knop (aan/uit) : knop voor het in-/uitschakelen van het apparaat;
uitschakelen van de FILTER CHECK-aanduiding (fi lter controleren).
2
MODE-knop (modus) : werkingsmodus (Auto (auto)
→
Heating (verwarmen)
Auto (auto)
※
CHILD LOCK-functie (kinderbeveiliging) : druk gedurende 3 seconden op de MODE-
knop (modus). (Deze knop kan ook worden gebruikt in de stopstand.)
Om de CHILD LOCK-functie (kinderbeveiliging) te annuleren, drukt u nogmaals
gedurende 3 seconden op de MODE-knop (modus).
Wanneer de CHILD LOCK-functie (kinderbeveiliging) geactiveerd is, hoort u drie pieptonen.
Wanneer u de MODE-knop (modus) indrukt om deze functie te annuleren, hoort u een
pieptoon en 3 seconden later nog 3 pieptonen.
De indicatorknop werkt niet wanneer de kinderbeveiligingsfunctie geactiveerd is.
(Wanneer op de knop wordt gedrukt, hoort u 1 pieptoon).
Het apparaat kan met de afstandsbediening worden bediend wanneer de CHILD
LOCK-functie (kinderbeveiliging) geactiveerd is.
Wanneer de elektrische stroom naar het toestel wordt onderbroken, wordt deze
functie geannuleerd.
3
AIR OUTLET SELECT-knop (selectie luchtuitlaat) : koelen, auto (Upper & Lower
→
(boven en onder)
Upper (boven)
Drogen (alleen boven)
Verwarmen (Upper & Lower (boven en onder)
Upper & Lower (boven en onder)
Bij koelen : wanneer de temperatuur de ingestelde temperatuur nadert, wordt de
bovenste uitlaat gebruikt.
In de stopstand : het onderste luchtuitlaatrooster openen/sluiten.
Wanneer de TEMPERATURE-aanduiding (temperatuur) "CL" weergeeft, is het
onderste luchtuitlaatrooster gesloten.
Wanneer de TEMPERATURE-aanduiding (temperatuur) "OP" weergeeft, is het
onderste luchtuitlaatrooster geopend.
4
TEMPERATURE-knop (temperatuur) (Omhoog) : de ingestelde temperatuur
wordt verhoogd met 1°C (17°C
5
TEMPERATION-knop (temperatuur) (Omlaag) : de ingestelde temperatuur
wordt verlaagd met 1°C (30°C
6
COOL-(koelen) en DRY-aanduiding (drogen) (Blauw)
7
HEAT-aanduiding (verwarmen) (Oranje)
8
AUTO-aanduiding (auto) (Groen)
9
OPERATION-aanduiding (aan/uit) (Groen)
!
HI-POWER-aanduiding (extra krachtig) (Groen)
"
FLOOR-aanduiding (vloer) (Oranje)
#
TIMER-aanduiding (timer) (Geel)
$
FILTER CHECK-aanduiding (fi lter controleren) (Rood)
%
TEMPERATURE-aanduiding (temperatuur) (Blauw)
&
AIR OUTLET-aanduiding (luchtuitlaat) (Groen)
2
VOORBEREIDSELEN
Filters klaarmaken
1. Open het luchtinlaatrooster en verwijder de luchtfi lters.
2. Bevestig de bevestigingsfi lters (raadpleeg het
accessoireblad voor meer informatie).
Batterijen aanbrengen
1. Neem het deksel van het batterijvak.
2. Plaats 2 nieuwe batterijen (type AAA) en hou
daarbij rekening met de (+) en (–) aanduidingen.
De batterijen verwijderen
1. Verwijder het deksel en de batterijen.
2. Herbevestig het deksel.
• Verwijder gebruikte batterijen in
overeenstemming met de lokale richtlijnen.
Klokinstelling
1. Druk op CLOCK • met de punt van de stift.
Wanneer de timerindicator knippert, ga dan
naar de volgende stap 2.
ON
2. Druk op
of
OFF
: om de tijd in te
stellen.
3. Druk op
: Stel de timer in.
Terugzetten van de afstandsbediening
1. Verwijder de batterij.
2. Druk op
3. Leg de batterij in.
7
8
9
2
1
4
5
Signaalontvanger
afstandsbediening
#
$
3
→
Cooling (koelen)
→
)
• • •
→
→
Upper & Lower (boven en onder)
→
→
Upper (boven)
Lower (onder)
→
)
• • •
→
→
18°C
30°C)
• • •
→
→
29°C
17°C)
• • •
Bovenste
luchtuitlaatrooster
Hoofdbediening
Onderste
luchtuitlaatrooster
Luchtinlaatrooster
3
LUCHTSTROOMRICHTING
Druk op
1
blaasrooster in de gewenste
verticale richting.
Druk op
2
luchtverdeling en nogmaals
drukken om te stoppen.
3
Manueel horizontaal instellen.
Opmerking:
• Het rooster niet handmatig bewegen.
• De positie van het verticale ventilatieraam wordt automatisch aangepast
→
naargelang de werkingsmodus.
• De lucht wordt normaal neerwaarts geblazen tijdens het verwarmen. Als u de
ventilatieramen op de kantelwerking instelt met de afstandsbediening, wordt
de opdracht doorgevoerd maar zal het bovenste rooster niet werken.
• Wanneer de luchtstroom wordt ingesteld op omhoog/omlaag of omhoog
blazen, wordt de kantelwerking uitgevoerd.
• Tijdens het gebruik van de vloerverwarmingsfunctie, wordt de lucht alleen
omlaag geblazen en kunt u de kantelbeweging niet activeren met de
afstandsbediening.
4
AFSTANDSBEDIENING
1 Infraroodsignaalzender
2 Start/Stop-toets
)
• • •
3 Standkeuzeknop (MODE)
→
4 Temperatuurregelknop (TEMP)
5 Ventilatorregelknop (FAN)
6 Toets voor het zwenken van het rooster (SWING)
7 Blaasroosterregelknop (FIX)
8 Timer AAN-knop (ON)
9 Timer UIT-knop (OFF)
! Slaaptimer-knop (SLEEP)
" Instellingstoets (SET)
# Wistoets (CLR)
$ Geheugen- en preset-knop (PRESET)
% 1-Knopsbediening (ONE-TOUCH)
& Hoogvermogensknop (Hi-POWER)
( Economy-knop (ECO)
) Stil-knop (QUIET)
~ Comfortslaap-knop (COMFORT SLEEP)
+ Toets om fi lter terug te zetten (FILTER)
, Toets om klok terug te zetten (CLOCK)
- Controletoets (CHK)
. Knop vloerverwarmingsmodus (FLOOR) (vloer)
5
1-KNOPSBEDIENING
Druk op de toets "ONE-TOUCH" voor volautomatisch bedrijf, afgestemd op de
voorkeur van de typische klant in uw wereldstreek. Deze afgestemde instelling
regelt de temperatuur, de sterkte en de richting van de luchtstroom en andere
instellingen en biedt u een alternatieve bediening met "ONE-TOUCH" op de toets.
Indien u de voorkeur geeft aan andere instellingen, dan kunt u kiezen uit vele
andere bedieningsfuncties van uw Toshiba-apparaat.
Druk op
FUNCTIE AUTOMATISCH / KOELEN (DROGEN) /
6
VERWARMEN
1. Druk op
2. Druk op
Min. 17°C, Max. 30°C.
3. Druk op
HIGH
※ AUTOMATIC OPERATION (automatische werking) : koelen of verwarmen
wordt automatisch geselecteerd.
※ In de modus DRY OPERATION (drogende werking) kan het luchtvolume niet
geselecteerd worden.
: Beweeg het
: Automatische
ONE-TOUCH
: Start het bedrijf.
: Selecteer A. Koelen
, Drogen
TEMP
: Stel de gewenste temperatuur in.
: Kies AUTO, LOW , LOW+
.
PRESET
FAN
ONE-TOUCH
MODE
COMFORT
QUIET
SLEEP
SWING
FIX
Hi-POWER ECO
FLOOR
TIMER
CLR
ON
OFF
SLEEP
SET
CHK
FILTER
CLOCK
, Verwarmen
.
, MED
, MED+
, of
