2. Draai de moeren op de slangfitting van de egalisatieset los, plaats de slang in de
opening op de tussenschotbeugel en draai de moeren vast.
Opmerking:
dat de slang gedraaid of geknikt wordt.
3. Plaats de connectorplaat op de montagebouten van het tussenschot met de
connectoren geplaatst zoals wordt getoond in de afbeelding.
4. Bevestig de connectorplaat aan een van de montagebouten met de flensmoer die u
voordien hebt verwijderd.
5. Zoek de kabelboom op de machine en sluit de stekkers aan op de stekkers van de
egalisatieset.
6. Herhaal deze procedure voor de resterende 4 tussenschotlocaties zoals afgebeeld.
De connectorplaten zijn op de resterende locaties op een verschillende manier
geplaatst, dus de slang kan door de tussenschotbeugel en naar het maaidek worden
geleid zonder gedraaid of geknikt te worden.

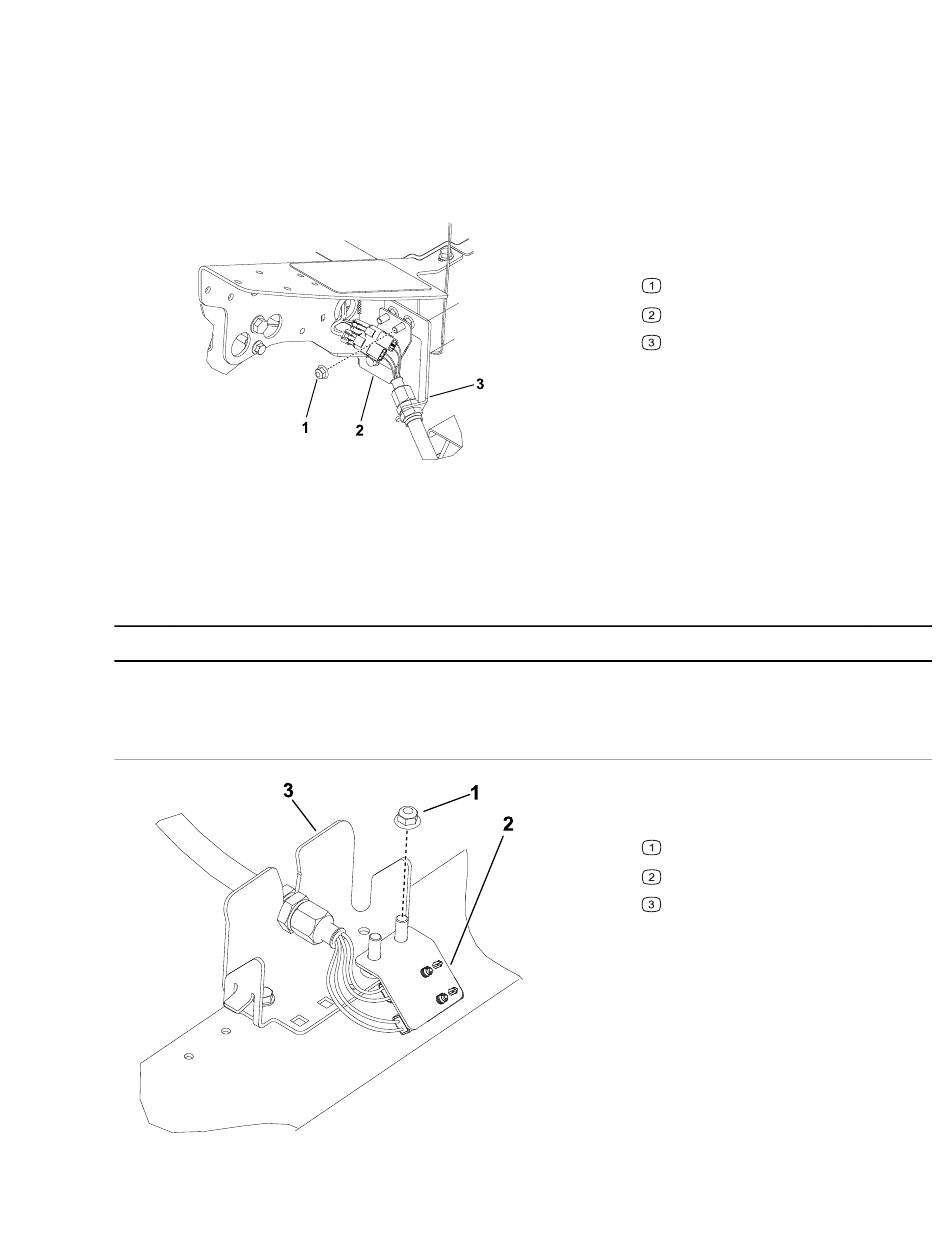

Configuratie: De egalisatiesets monteren
Gebruik een contrasleutel als u de moeren vastdraait om te voorkomen
G402739
BELANGRIJK
G402741
Pagina 3–10
Linker maai-eenheid vooraan
(nr. 4)
Extra flensmoer
Connectorplaat
Tussenschotbeugel
Linker maai-eenheid achteraan
(nr. 2)
Extra flensmoer
Connectorplaat
Tussenschotbeugel
3467-510 C
