2011-02 | Installatie- en gebruikershandleiding | 5 | Oproepposten
15.2 Bedieningselementen,
connectors en
indicatielampjes
Het basisoproepstation (zie figuur 15.3 en figuur 15.4) bevat
de volgende onderdelen:
1 Koptelefoonaansluiting - Een aansluiting van
3,5 mm voor een koptelefoon. De luidspreker (5) en
microfoon worden gedempt wanneer een koptelefoon
wordt aangesloten (zie paragraaf 15.3.3).
2 Volumeknop - Voor volumeregeling van de interne
luidspreker en de koptelefoon.
3 Press-To-Talk-toets (PTT) - Een spreektoets om een
oproep te beginnen.
4 Status-LED's - Drie tweekleurige status-LED's
verschaffen informatie over het basisoproepstation en de
status van het Praesideo-systeem (zie paragraaf 15.5).
5 Luidspreker - Een luidspreker voor bewaking van het
geluid. De luidspreker en microfoon worden gedempt
wanneer een koptelefoon op de daarvoor bedoelde
aansluiting (1) wordt aangesloten.
Waarschuwingssignalen en berichten die door een
PTT-toets of een oproepactiveringstoets van het
oproepstation of één van de toetsenpanelen worden
geactiveerd (zie paragraaf 47.3.3), worden via de
luidspreker van het oproepstation afgespeeld. Met een
oproepstapelaar voor uitgestelde uitzending opgenomen
oproepen kunnen ook worden gecontroleerd.
6 Systeembus - Twee systeembusconnectors om het
basisoproepstation op andere Praesideo-apparatuur aan
te sluiten (zie paragraaf 15.3.2).
7 Interfaceconnector - Een connector met een platte
kabel voor aansluiting van het oproepstation op een
toetsenpaneel.
Bosch Security Systems | 2011-02
15.3
Aansluitingen
15.3.1 Inleiding
Dit gedeelte bevat een overzicht van
standaardsysteemaansluitingen met gebruikmaking van het
basisoproepstation.
•
Het netwerk aansluiten (zie paragraaf 15.3.2).
•
Een koptelefoon aansluiten (zie paragraaf 15.3.3).
15.3.2 Het netwerk aansluiten
Sluit het basisoproepstation met behulp van de
systeembusconnectors en LBB4416-netwerkkabels op het
Praesideo-systeem aan. Beide connectors zijn onderling
verwisselbaar.
Deze unit wordt via de Praesideo-systeembus gevoed door
de netwerkcontroller.
15.3.3 Een koptelefoon aansluiten

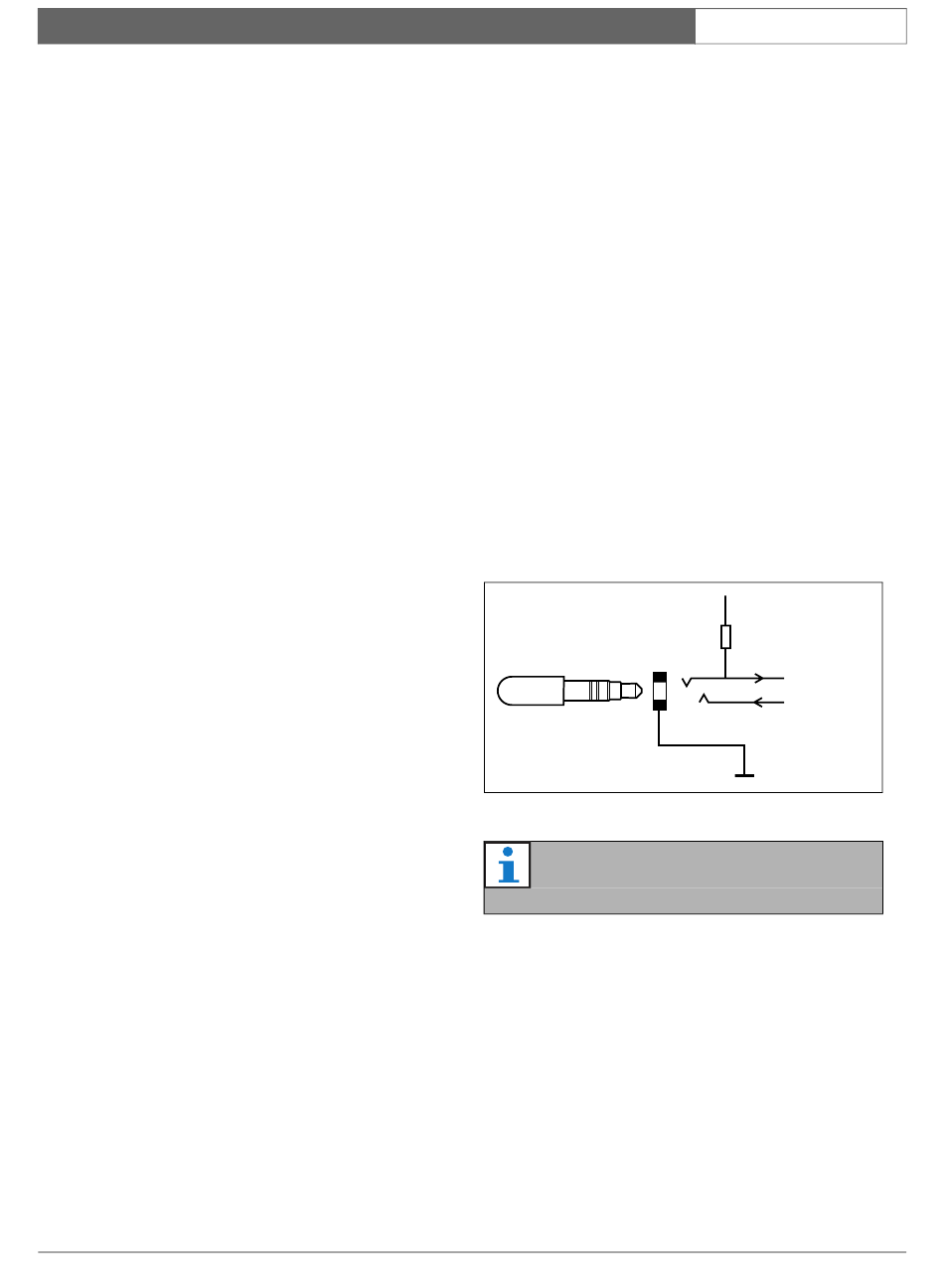

In de volgende figuur zijn de signalen van de
koptelefoonconnector te zien en hoe zij zich verhouden tot
de onderdelen van een 3,5 mm connector.
figuur 15.2: Koptelefoonconnector
Opmerking
De headsetkabel mag niet langer zijn dan 3 meter.
nl | 206
5V
2K2
microphone
headphone
GND
