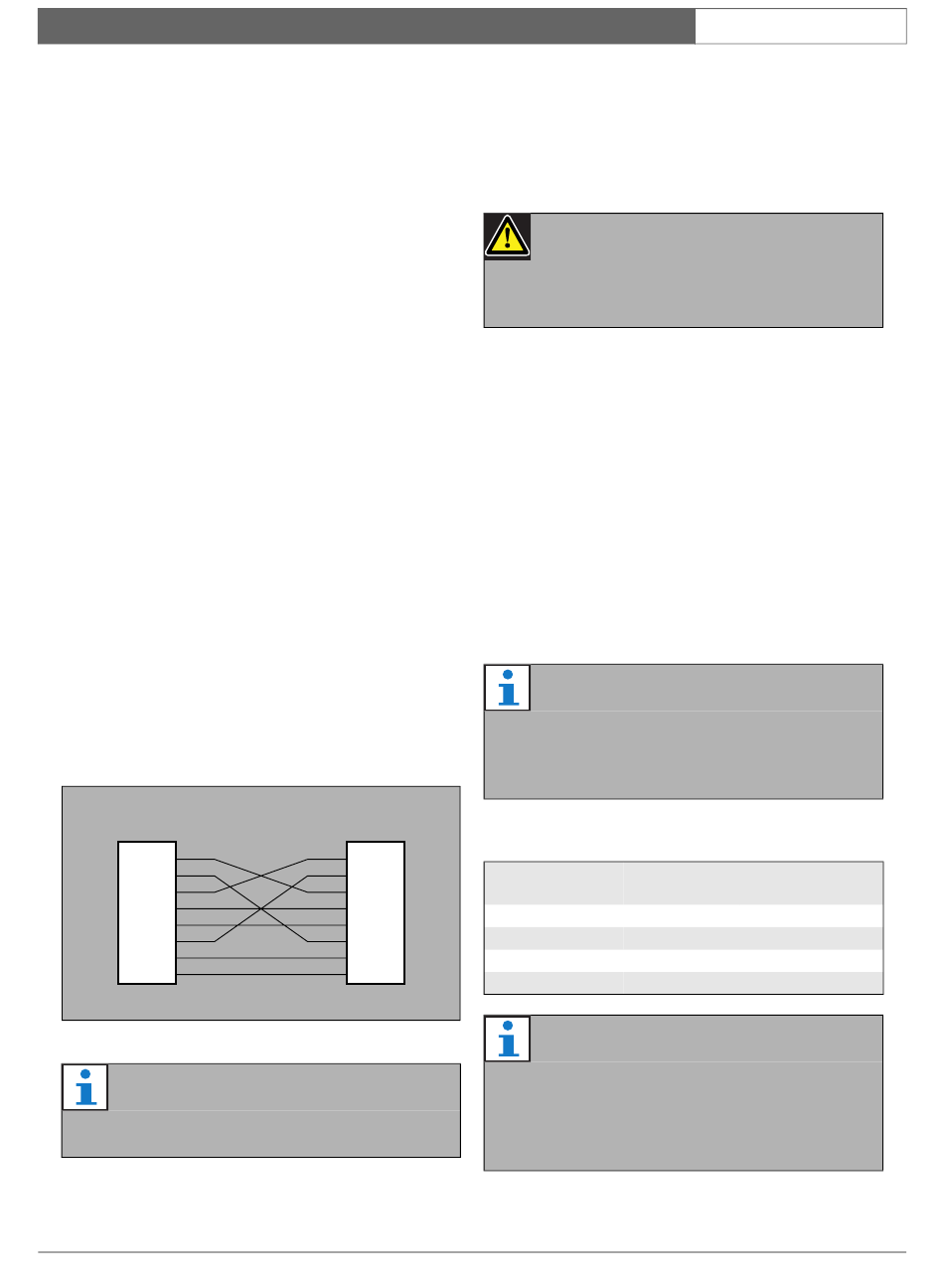

Praesideo 3.5 | Installatie- en gebruikershandleiding | 3 | Besturingsapparatuur
5.3.4
Het netwerk aansluiten
Sluit de netwerkcontroller met behulp van de
systeembusconnectors en LBB4416-netwerkkabels op het
Praesideo-systeem aan. Beide connectors zijn onderling
verwisselbaar.
5.3.5
Een PC aansluiten
5.3.5. 1
Inleiding
De netwerkcontroller heeft één RJ45-aansluiting voor
koppeling met de Praesideo-configuratie-PC. Met de
configuratie-PC kan het Praesideo-systeem worden
geconfigureerd en gediagnosticeerd. In principe zijn er twee
manieren om de configuratie-PC op de netwerkcontroller
aan te sluiten: rechtstreeks (zie paragraaf 5.3.5.3) of via een
netwerk (zie paragraaf 5.3.5.4).
5.3.5.2 Vereisten
De configuratie-PC moet aan de volgende minimumeisen
voldoen:
•
Besturingssysteem:
Microsoft® Windows XP met Service Pack 1 of
Microsoft® Windows Vista of
Microsoft® Windows 7
•
Netwerkaansluiting: 100 base-T
•
1 GB RAM
•
Webbrowser geïnstalleerd, bijvoorbeeld Internet
Explorer of Firefox
5.3.5.3
Rechtstreekse aansluiting
Gebruik als de configuratie-PC rechtstreeks op de
netwerkcontroller moet worden aangesloten een crossover-
kabel (CAT-5) (zie figuur 5.5).
RJ 45
(male)
TX+
1
TX-
2
RX+
3
no sig.
4
no sig.
5
RX-
6
no sig.
7
no sig.
8
Network Controller
figuur 5.5: Directe verbinding met PC
Opmerking
De maximale lengte van een crossover-kabel
bedraagt 100 meter.
Bosch Security Systems | 2011-02
5.3.5.4
Sluit als de configuratie-PC via een netwerk op de
netwerkcontroller moet worden aangesloten zowel de
netwerkcontroller als de PC met standaardkabels op het
netwerk aan.
5.3.6
De netwerkcontroller heeft vier audio-ingangen waarop
analoge geluidsbronnen kunnen worden aangesloten.
Iedere audio-ingang heeft twee connectors achter op de
netwerkcontroller: één XLR-connector (voor gebalanceerde
signalen) en één dubbele cinchconnector (voor
ongebalanceerde signalen). De netwerkcontroller mengt de
stereosignalen die op de cinchconnectors van dezelfde
audio-ingang zijn aangesloten tot één monosignaal.
Analoog geluid kan afkomstig zijn van een lijnbron of van
een microfoon. Zie tabel 5.2 voor een overzicht van welke
ingangstypes door ieder van de ingangen worden
ondersteund.
RJ 45
(male)
tabel 5.2: Audio ingang types
1
TX+
2
TX-
Audio-ingang
3
RX+
4
no sig.
1
5
no sig.
2
6
RX-
7
no sig.
3
8
no sig.
4
PC
Via een netwerk
Let op
Sluit de netwerkcontroller en de configuratie-PC
niet op een netwerk aan zonder de
netwerkbeheerder te raadplegen.
Audio-ingangen aansluiten
Opmerking
Er mogen geen handmicrofoons worden
aangesloten op de microfooningangen. Deze
ingangen zijn niet voorzien van bewaking voor de
microfoonaansluiting.
Microfoon
(alleen XLR)
Ja
Ja
Nee
Nee
Opmerking
De audio-ingangen zijn geschikt voor
elektreetmicrofoons en dynamische microfoons,
aangezien de netwerkcontroller zelf de
fantoomvoeding kan opwekken die een
elektreetmicrofoon nodig heeft.
nl | 90
Lijn
Ja
Ja
Ja
Ja
