MAN0530 Uitgave 12 - 10/12
2104M0506

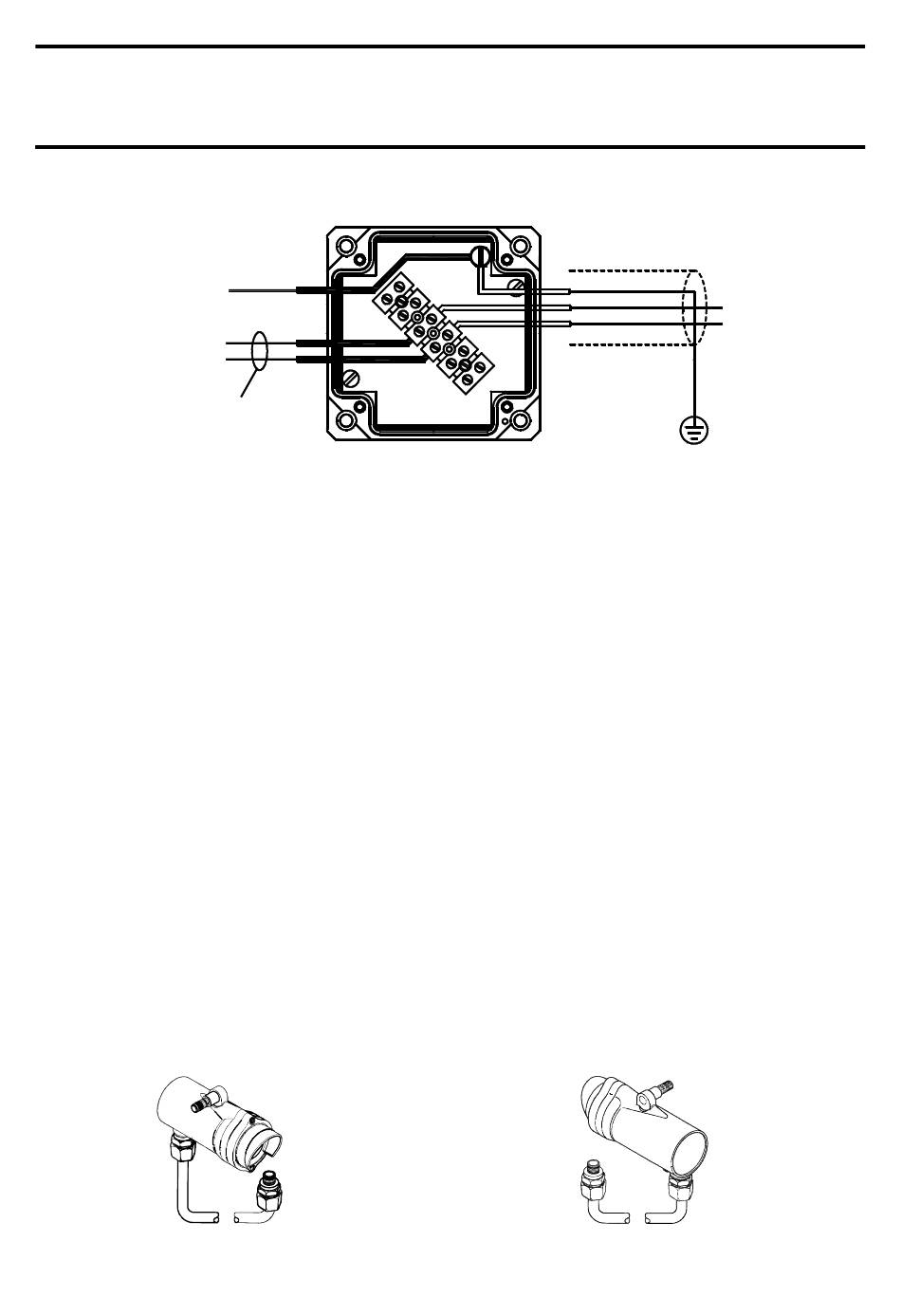

3. INSTALLATIE EN BEDIENING
EXCEL-
TRANSMITTER
BEDRADING
GROEN/GEEL (AARDING)
GROEN/GEEL (AARDING)
Dezelfde potentiaal als
Excel-behuizing en -leiding
ZWART (0 V)
ROOD (+24 V)
Toont draden omgekeerd om
turboverwarming uit te schakelen
De randaarding dient zodanig te zijn dat de maximale piekspanning tussen de behuizing van
de detector en een willekeurige geleider in de veldkabel minder dan 350 V bedraagt. Hogere
spanningen kunt de RFI-beschermingsfilters van de eenheid onherstelbaar beschadigen.
Opmerkingen:
1.
Alleen transmitters hebben een turboverwarming die kan worden uitgeschakeld. De
ontvanger heeft een proportionele verwarming die niet kan worden uitgeschakeld.
2.
Als de turboverwarming is uitgeschakeld, blijft de normale verwarming van het
transmittervenster wel gewoon werken.
3.
Draai de stroomaansluitingen van de ontvanger niet om. De ontvanger wordt hierdoor
niet beschadigd, maar werkt alleen niet meer.
3.5 UITPAKKEN
(1)
Pak de apparatuur voorzichtig uit; let hierbij op eventuele instructies in of op de
verpakking.
(2)
Inspecteer de inhoud op beschadigingen en controleer aan de hand van de verpakking of
alles compleet is.
Stel de vervoerder en Honeywell Analytics of uw dealer direct op de hoogte als er iets
ontbreekt of beschadigd is.
De gasdetector omvat de volgende onderdelen:
Daar waar er alternatieve componentgrootten gegeven zijn, hangt de grootte af van de
versie van de eenheid, bv. versie voor middellang/lang bereik of versie voor kort bereik.
1 ontvanger
Honeywell Analytics-aansluitdoos
onderdeelnummer 00780-A-0100
AANSLUITDOOS
25
25
AANSLUITINGEN
REGELKAST
KABELAFSCHERMING
AARDING
+24 V
+24 V
0 V
0 V
INSTRUMENT (SCHOON)
STERAARDINGSPUNT
STERAARDINGSPUNT
1 transmitter
Searchline Excel
