MAN0530 Uitgave 12 - 10/12
2104M0506
3. INSTALLATIE EN BEDIENING
•
via een ander type aansluitdoos, bv. Honeywell Analytics-aansluitdoos
onderdeel- nummer 00780-A-0100 - via het SHC Protection Device.
Zie het schema hieronder en Appendix C - Reserveonderdelen.
Opmerkingen:
1.
Voor dit type aansluitingen moet altijd een SHC Protection Device worden gebruikt.
2.
Voor deze procedure zijn mogelijk speciale veiligheidsmaatregelen nodig.
Voer de volgende procedure uit om de bescherminrichting aan te sluiten.:
(1)
Schakel alle stroombronnen uit.
(2)
Verwijder het deksel van de aansluitdoos.
(3)

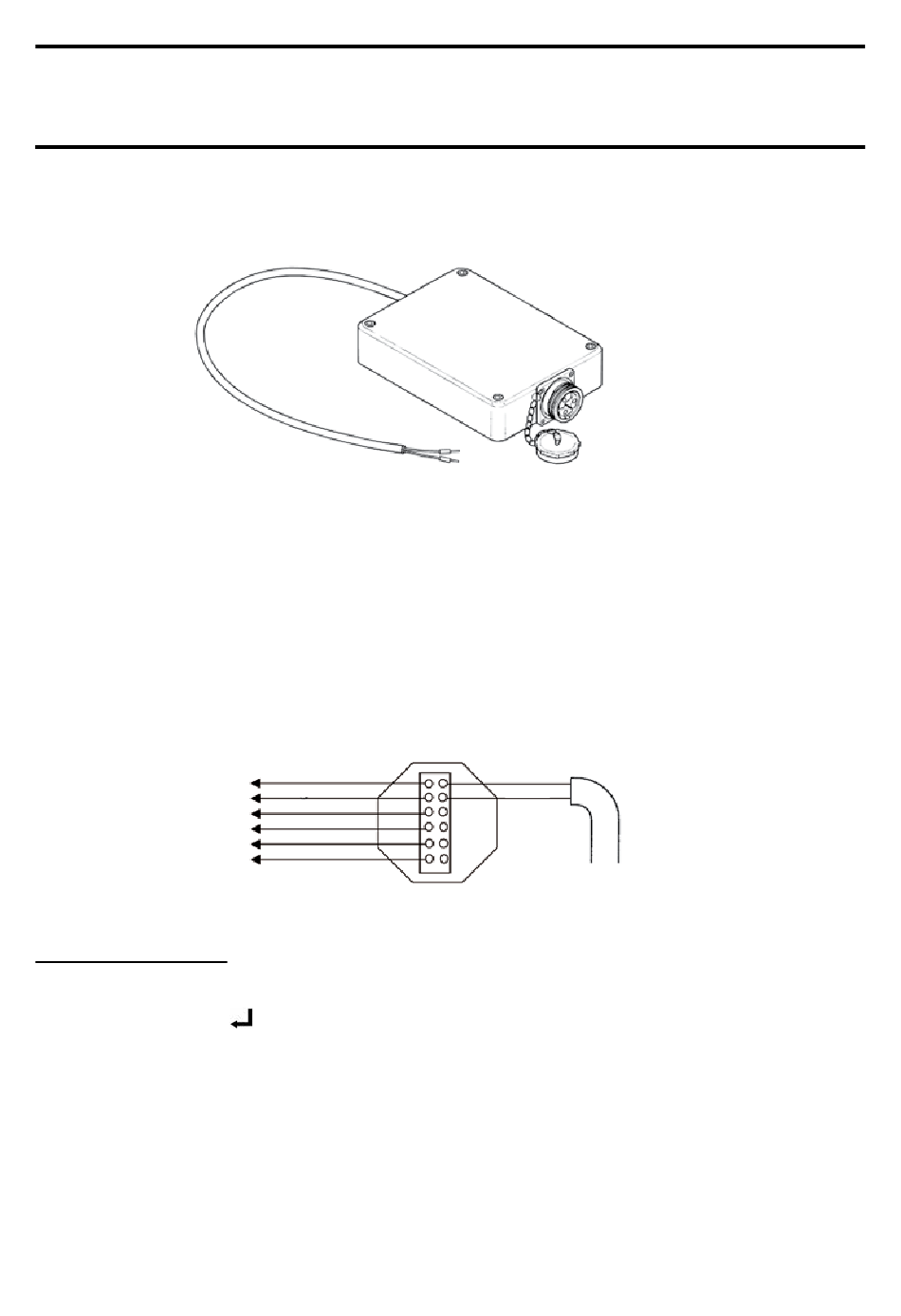

Sluit de aansluitdraad van het SHC Protection Device volgens onderstaand
schema aan op de klemmen voor de communicatieverbinding in deaansluitdoos:
Naar ontvanger
(4)
Sluit de Interrogator aan op de IS-connector op het SHC Protection Device.
stroom inschakelen
(1)
Schakel de stroom naar de Excel-transmitter en de -ontvanger in.
(2)
Houd de toets
ingedrukt.
Aansluitdraad
Blauw
B
Oranje
A
Zwart
0 V
Wit
4-20
Rood
+24 V
Groen/
GND
Geel
(Enter) op het Interrogator-toetsenbord ten minste twee seconden
Aansluitdoos
Blauw
Bruin
43
Searchline Excel
IS-connector
Aansluitdraad van
SHC Protection
Device
