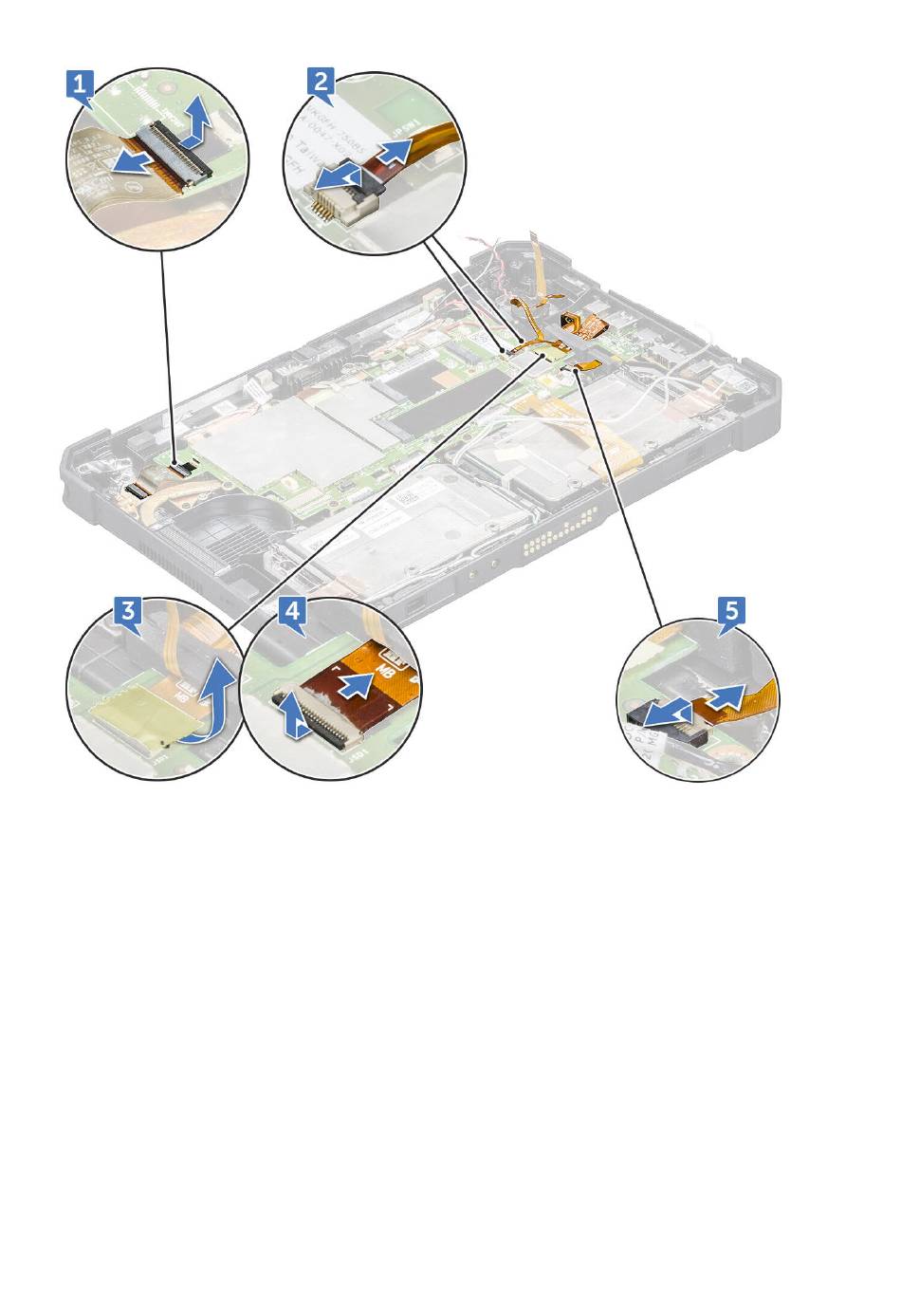

k. Koppel de vergrendeling van de microfoon los en verwijder de kabel [1].
l.
Koppel de vergrendeling van de Smartcardlezer los en verwijder de kabel [2].
m. Koppel de kabel [3] los en verwijder deze uit de routeringsklem [4].
n. Verwijder de schroeven (2) waarmee de kabel van de camera aan de voorzijde wordt bevestigd [5].
o. Verwijder de beugel die de kabel van de camera aan de voorzijde bedekt [6].
p. Til de kabel van de camera aan de voorzijde omhoog en verwijder deze uit de connector [7].
q. Maak de contactloze NFC-smartcard en de smartcardkabel los en trek ze voorzichtig door de smalle gleuf in de rubberen pakking
[8].
40
Onderdelen verwijderen en plaatsen
