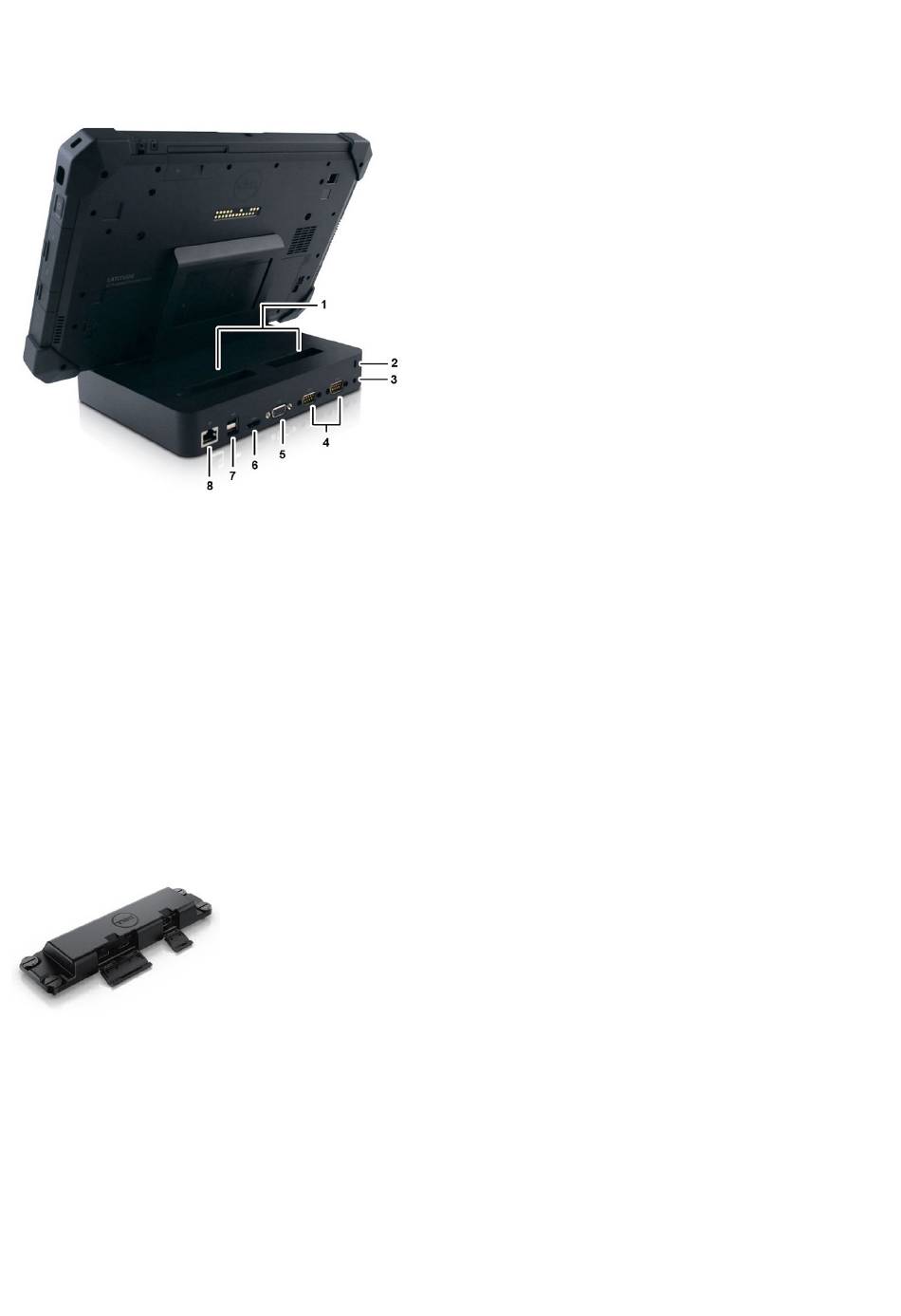

Achteraanzicht van het dockingstation
1. 2 x Reservebatterij oplaadslots
3. DC-in-connector
5. VGA-poort
7. 2 x USB 3.0-poort
Ingangs-/uitgangsmodule
De uitgebreide ingangs-/uitgangsmodule (I/O) voegt twee USB 3.1-poorten en een Ethernet-poort toe aan uw Rugged tablet. De module
wordt veilig aan de achterkant van de tablet bevestigd wanneer er extra poorten nodig zijn. Deze kan gemakkelijk worden verwijderd
wanneer de extra uitgebreide poort niet nodig is. De I/O-module breidt de functionaliteit van de tablet uit.
De I/O-module omvat:
● Eén ethernetpoort
● Twee USB 3.1-connectoren
De I/O-module installeren:
1. Lijn de I/O-module uit op de achterkant van de tablet.
2. Draai alle vier duimschroeven vast.
Rugged tablet dockingstation voor voertuigen
Dit gedeelte bevat informatie over het Rugged dockingstation voor voertuigen.
2. Slot voor vergrendeling (geplaatst aan linkerkant van het
dockingstation)
4. 2 x Seriële poort
6. Beeldschermpoort
8. Gigabit Ethernet
Ecosysteem accessoires
