Alle detectors BEHALVE zuurstof
a. Verwijder de sensordop.

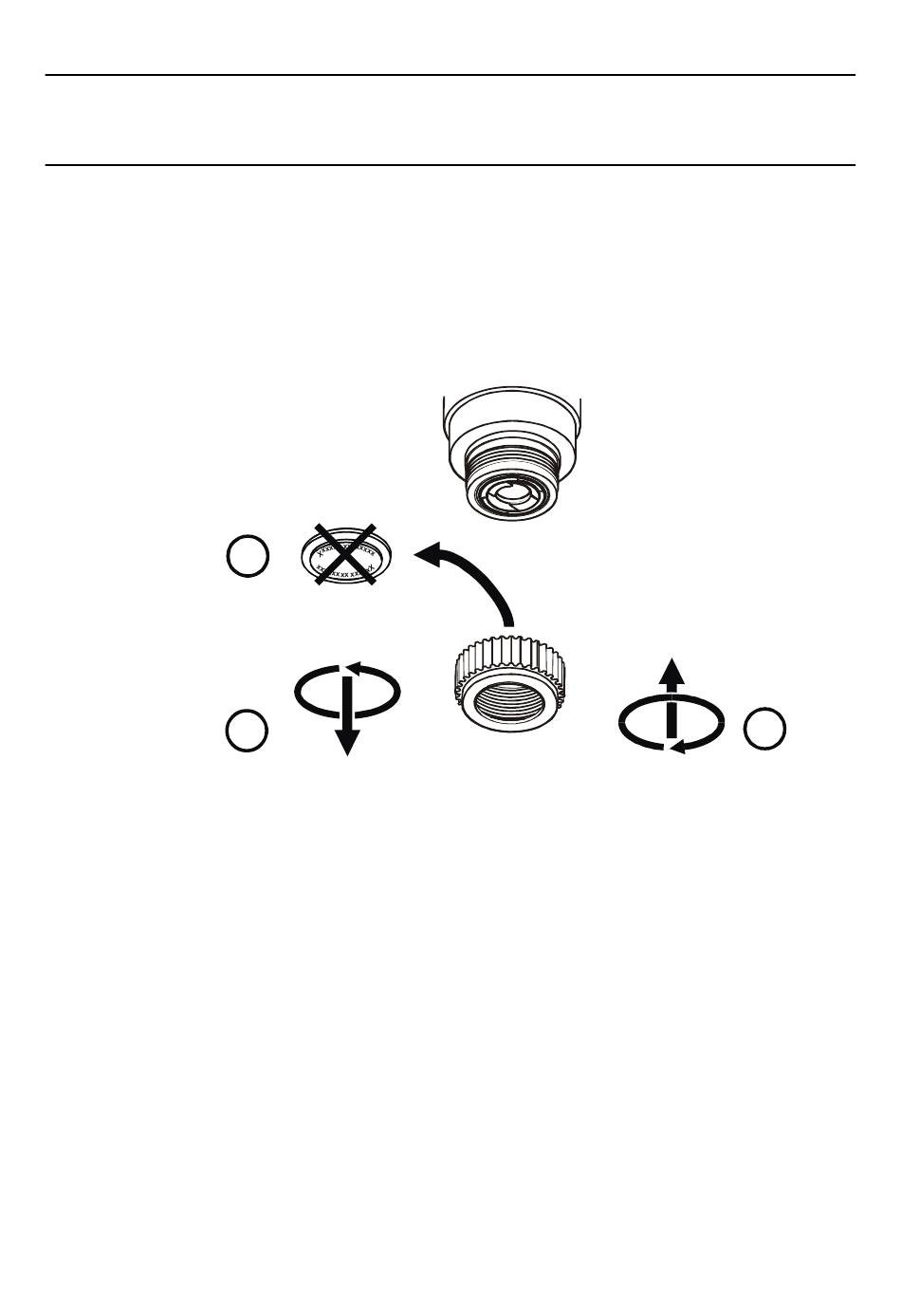

Schroef de dop naar links los. Zie het volgende schema.
b. Verwijder de beschermende schijf aan de binnenkant van de sensordop.
Gooi de schijf weg.
Alle detectors
BEHALVE zuurstof
c. Zet de sensordop terug op zijn plaats.
Draai de dop naar rechts vast. Zo nodig, installeert u een accessoire. Raadpleeg de aanwijzingen die met
het onderdeel zijn meegeleverd, behalve voor de installatie van buitenfilters. Raadpleeg pagina 19.
ALLEEN zuurstofdetectors
a. Verwijder de sensordop.
Schroef de dop naar links los. Zie het volgende schema.
b. Verwijder de beschermende schijf aan de binnenkant van de sensordop.
Gooi de schijf weg.
c. Verwijder de beschermende plug van de cel.
De plug zit aan het oppervlak van de sensorcel met een licht kleefmiddel vastgeplakt. Haal de plug los en
gooi hem weg.
d. Haal de meegeleverde RFI-afscherming en het binnenfilter uit de draagtas.
e. Monteer de twee elementen op de sensor.
Installeer ze in de volgorde die op het schema staat aangegeven. Steek ze allebei even ver naar binnen.
Duw het binnenfilter in de nek van het sensorelement, totdat de plaatsingslipjes op hun plaats vastklikken.
Installatie
Beschermende schijf
b
a
Naar links Naar rechts
Technische handleiding voor de Zareba Sensepoint
Sensorelement
Sensordop
