SwitchPilot 3

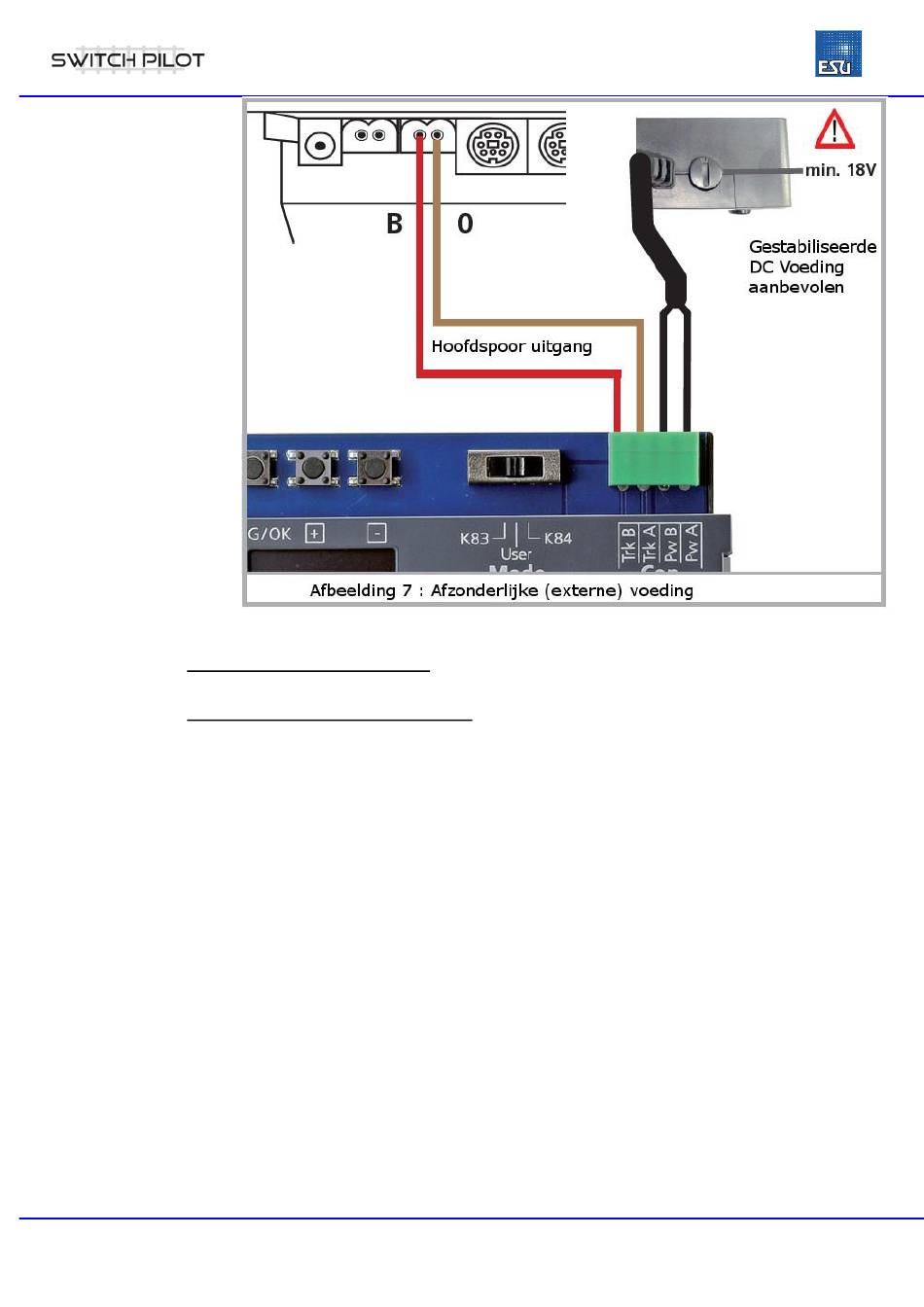

5.4.
Aansluiting der uitgangen :
5.4.1. Dubbelspoel wisselaandrijving :
Alle in de handel verkrijgbare dubbel spoel wisselaandrijvingen van bekende fabrikanten
kunnen met de SwitchPilot 3 aangestuurd worden. Afbeelding 8 toont de aansluiting aan
de uitgang 1.
a. De gemeenschappelijke aansluiting van de twee spoelen zal met de klem C
verbonden worden.
b. De klem OUT A zal met het kabel van de afbuigende stand verbonden worden.
c. De klem OUT B zal met het kabel voor de rechtdoor stand verbonden worden.
Indien na de bediening van de wissel blijkt dat NIET de juiste stand van de wissel bereikt
is, moeten beide aansluitingen aan de klemmen OUT A en OUT B verwisseld worden.
Het stroomverbruik van PEKO© wisselaandrijvingen is vrij hoog, zodanig dat PEKO
gebruiksmodus moet ingeschakeld worden .
12
1° oplage januari 2021
11/02/2021
vanaf Firmware 3.0.9.
