SwitchPilot 3

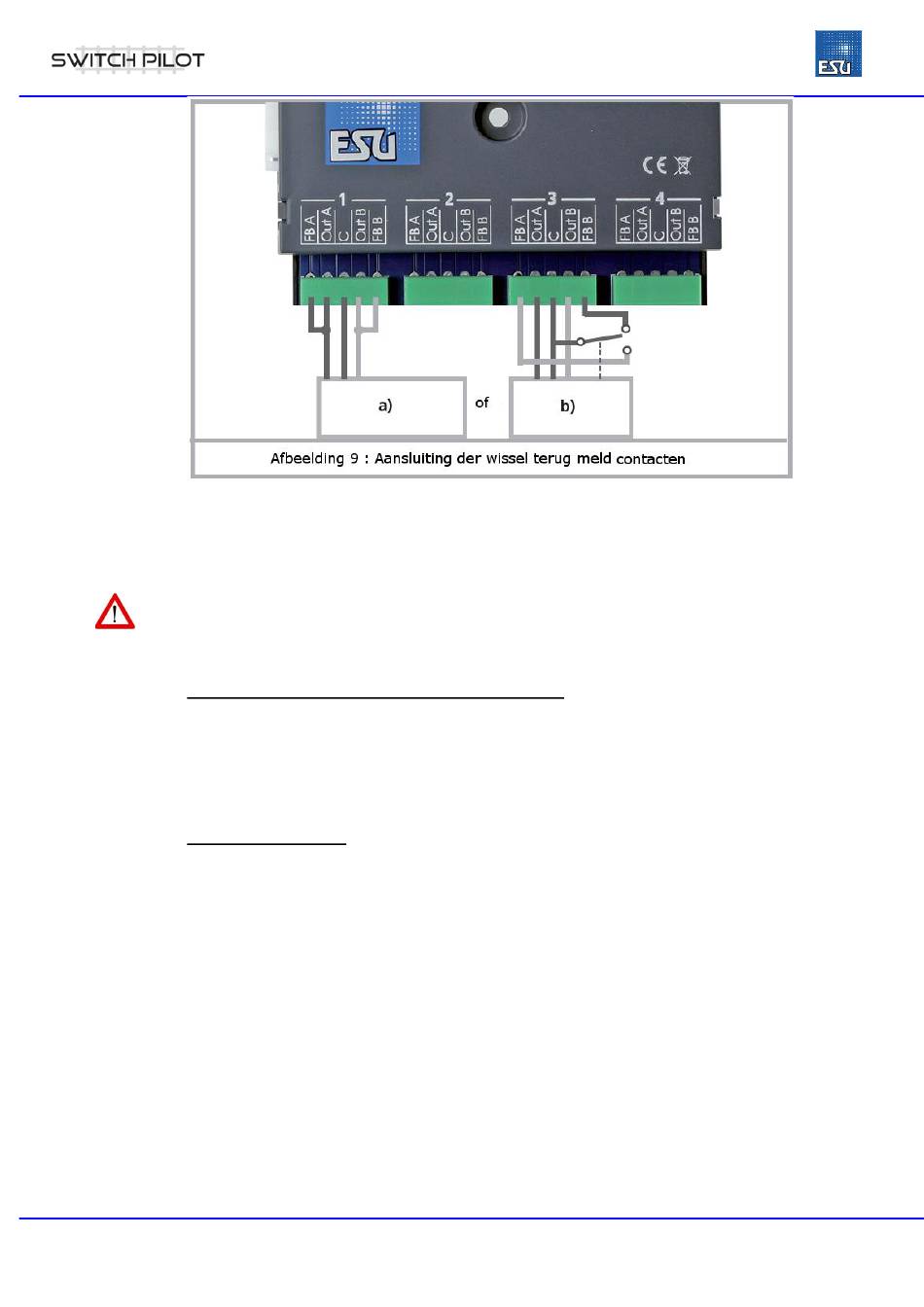

a. Aansluiting van een wisselaandrijving met eindafschakeling. Verbind de klemmen
Out A met de klem FB A en Out B met FB B.
b. Aansluiting van een wisselaandrijving met afzonderlijke terugmeldcontacten.
Verbind de contacten met de aansluitklemmen FB A of FB B, en de
gemeenschappelijke pol aan de klem C.
Let op de bijkomende instructies in Hst 11, voor de terugmelding aan de ESU ECoS
via RailCom.
5.6.

Aansluiting van de SwitchPilot Extension :

Het SwitchPilot Extension module (ESU-51801) word zijdelings aan de SwitchPilot 3
aangekoppeld: wil de beide modules met hun 8-polige stekker tegen mekaar duwen tot
de vergrendellipjes inhaken. De interne logica en de relais spoelen zullen via de
SwitchPilot 3 gevoed worden.

5.6.1. Relais uitgangen :

Afbeelding 10 toont de diverse aansluitingen:
a. De uitgangen 1 tot 4 hebben telkens een relaisuitgang A en B die samen
geschakeld worden (2 x omschakelen bi-stabiel). Elke relaisuitgang komt
overeen met de respectievelijke transistoruitgang van de SwitchPilot 3.
Als de uitgang Out A van de SwitchPilot 3 actief is, dan zullen de klemmen I en
Com van de relais uitgang geschakeld zijn. Indien de uitgang Out B actief is,
zullen de klemmen II en Com verbonden.
14
1° oplage januari 2021
11/02/2021
vanaf Firmware 3.0.9.
