6
|
Installatie van de unit

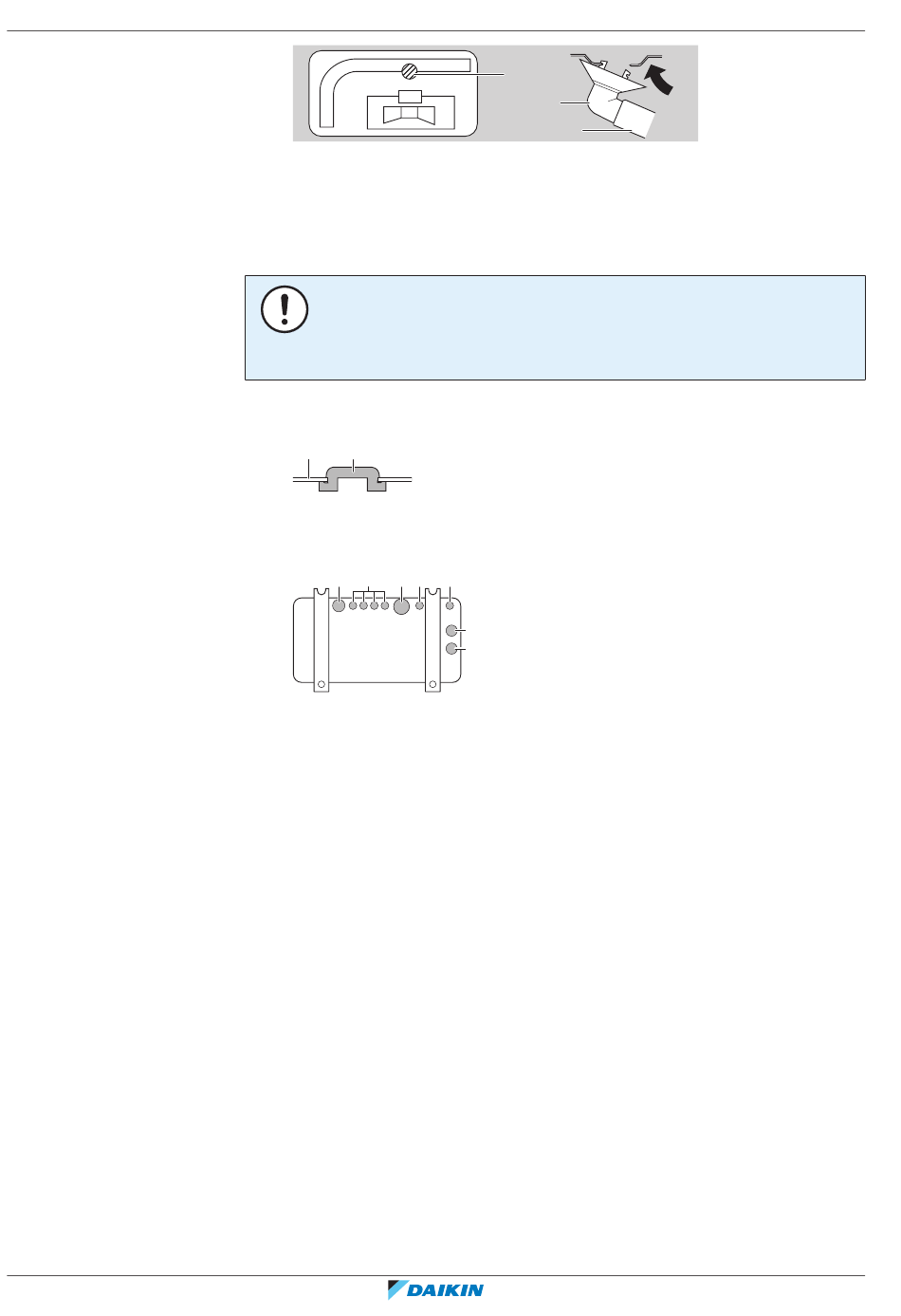

Afvoeropeningen afsluiten en de afvoeraansluiting installeren
6.3.6 Ervoor zorgen dat de buitenunit niet kan omvallen
Uitgebreide handleiding voor de installateur
32
a Afvoerpoort
b Onderframe
c Blindprop
d Slang (lokaal te voorzien)
OPMERKING
Gebruik in koude streken GEEN afvoeraansluiting, afvoerslang en afvoerdeksels (1, 2)
met de buitenunit. Neem de gepaste maatregelen zodat het afgevoerde condensaat
NIET kan bevriezen.
1 Installeer de afvoerdeksels 1 en 2 (accessoire). Controleer of de randen van de
afvoerdeksels de openingen volledig afsluiten.
a
b
a Onderste frame
b Afvoerdeksel
2 Installeer de afvoeraansluiting.
a
b
c
b
a Afvoeropening. Installeer een afvoerdeksel (2).
b Afvoeropening. Installeer een afvoerdeksel (1).
c Afvoeropening voor afvoeraansluiting
Voer de volgende stap uit als de unit wordt geïnstalleerd op een plaats waar ze aan
sterke winden is blootgesteld:
1 Maak 2 kabels klaar zoals getoond op de volgende afbeelding (ter plaatse te
voorzien).
2 Leg de 2 kabels over de buitenunit.
3 Stop een stuk rubber tussen de kabels en de buitenunit zodat de kabels de
verf niet kunnen beschadigen (lokaal te voorzien).
4 Maak de uiteinden van de kabels vast.
5 Trek de kabels aan.
b
a
c
d
b
a
a
RXM-A(9), ARXM-A(9)
R32 Split-reeks
4P769827-4A – 2024.04
