Installatie van de unit

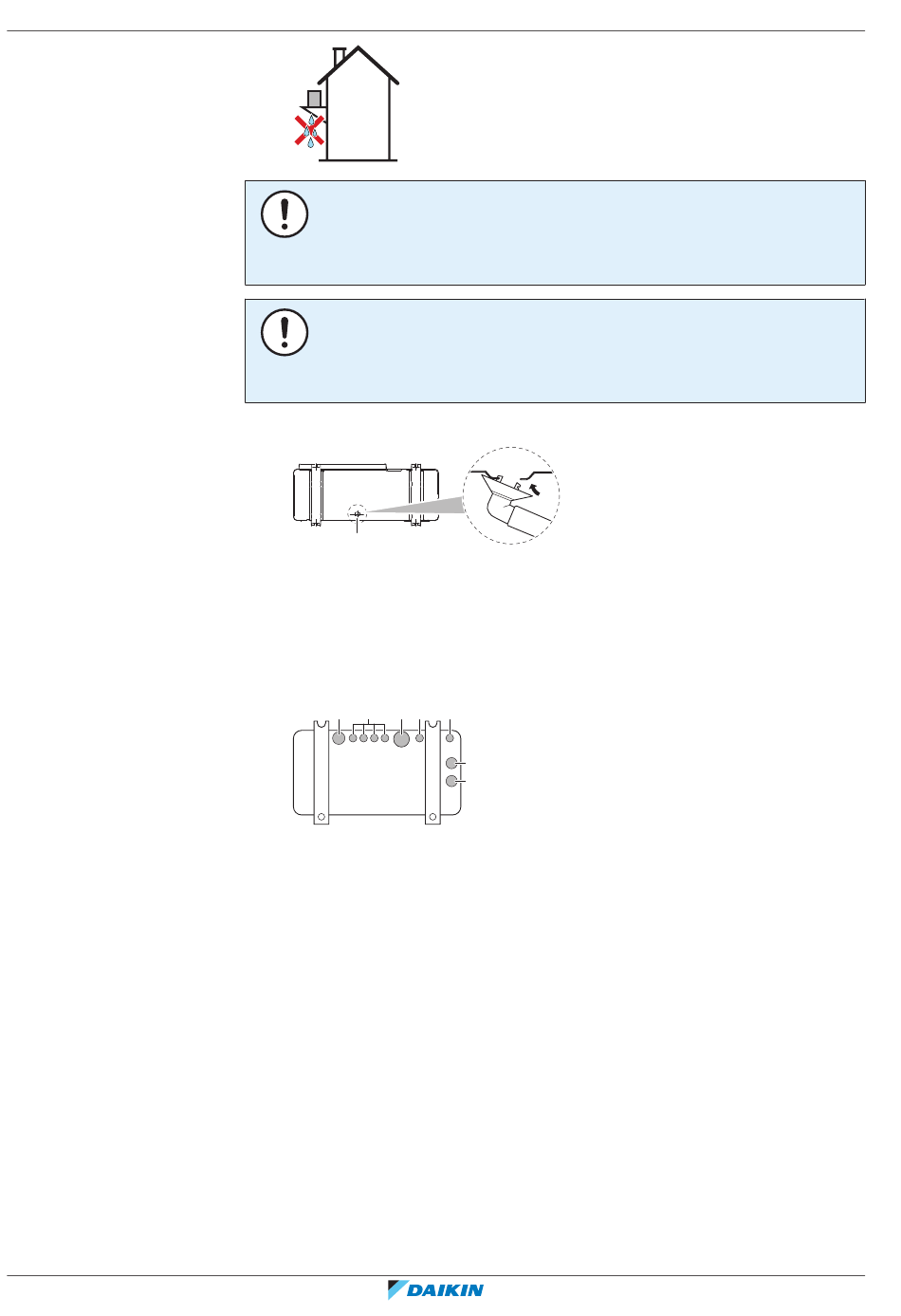

Afvoeropeningen afsluiten en de afvoeraansluiting installeren
6.3.6 Ervoor zorgen dat de buitenunit niet kan omvallen
Uitgebreide handleiding voor de installateur
32
OPMERKING
Gebruik in koude streken GEEN afvoeraansluiting, afvoerslang en afvoerdeksels
(groot, deksel) met de buitenunit. Neem de gepaste maatregelen zodat het
afgevoerde condensaat NIET kan bevriezen.
OPMERKING
Als de afvoeropeningen van de buitenunit afgedekt zijn door een installatiebasis of
de vloer, plaatst u extra voeten van ≤30 mm hoog onder de voeten van de
buitenunit.
▪
Gebruik een afvoeraansluiting voor de afvoer.
a
a Afvoeropening
1 Installeer de afvoerdeksels (accessoire h) en (accessoire g). Controleer of de
randen van de afvoerdeksels de openingen volledig afsluiten.
2 Installeer de afvoeraansluiting.
a
b
c
b
a Afvoeropening. Installeer een afvoerdeksel (groot).
b Afvoeropening. Installeer een afvoerdeksel (klein).
c Afvoeropening voor afvoeraansluiting
Voer de volgende stap uit als de unit wordt geïnstalleerd op een plaats waar ze aan
sterke winden is blootgesteld:
1 Maak 2 kabels klaar zoals getoond op de volgende afbeelding (ter plaatse te
voorzien).
2 Leg de 2 kabels over de buitenunit.
3 Stop een stuk rubber tussen de kabels en de buitenunit zodat de kabels de
verf niet kunnen beschadigen (lokaal te voorzien).
4 Maak de uiteinden van de kabels vast.
5 Trek de kabels aan.
b
a
a
5MWXM-A9
R32 Split-reeks
4P766272-3A – 2024.10
