Verlenging van middelste
spuitboom monteren
Benodigde onderdelen voor deze stap:
2
Bout (3/8 x 1 inch)
2
Moer (3/8 inch)
1
Verlenging van middelste spuitboom
1
Slang van rechter spuitboom
1
Montagebeugel van mondstuk
1
Moer (5/16 inch)
2
Slang (9-1/8 inch)
2
Popnagel
Procedure
1. Verwijder en bewaar de 2 bouten en 2 moeren en schuif
de 2 helften van de middelste spuitboom uit elkaar
(Figuur
10).

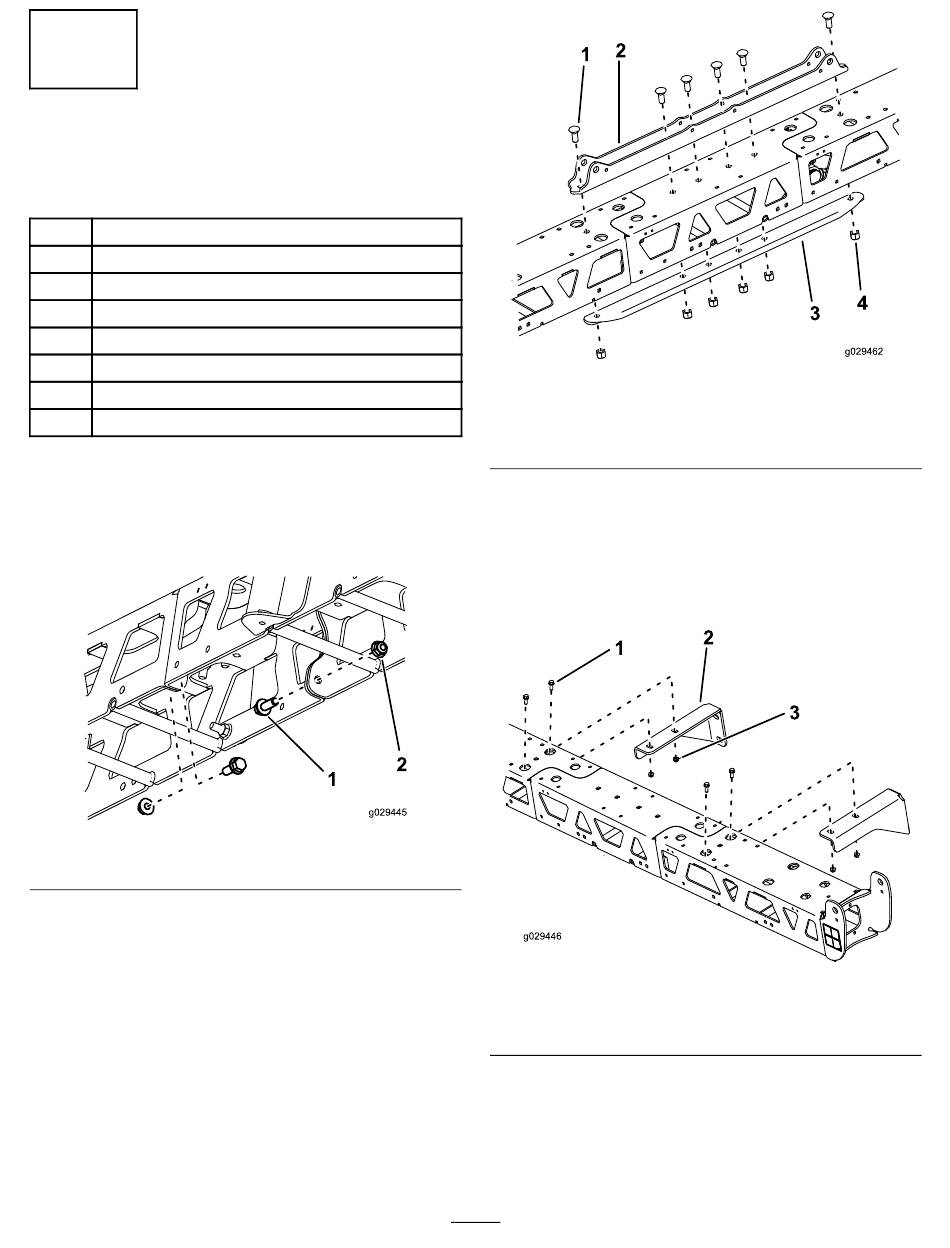

Figuur 10
1. Bout
2. Monteer de verlenging tussen de twee helften van
de middelste spuitboom met 2 moeren (3/8 inch), 2
bouten (3/8 x 1 inch) en de moeren en bouten die u
bij stap
1
hebt verwijderd.
3. Bevestig de montageplaat en versteviging voor het
kanaal met behulp van 4 slotbouten, 4 borgmoeren, 2
eerder verwijderde slotbouten en 2 eerder verwijderde
borgmoeren
(Figuur
2. Moer
11).
1. Slotbout
2. Borgmoer
4. Bevestig de montagebeugels met het
bevestigingsmateriaal waarmee de beugels
eerder ook bevestigd waren, zoals getoond in
Opmerking: Monteer de montagebeugels aan de
andere kant van de spuitboom dan waar ze eerder
gemonteerd waren.
1. Bout
2. Montagebeugel
5. Monteer de slang van de rechter spuitboom aan de
dubbele spuitdoppenhouder van de verlenging van de
middelste spuitboom en aan de rechter, enkelvoudige
spuitdoppenhouder
5
Figuur 11
3. Montageplaat
4. Versteviger voor het
kanaal
Figuur 12
3. Moer
(Figuur
13)
Figuur
12.
