Tuimelschakelaar; De Kabelboom Van De Geluiddemper Monteren; Alleen Voor Dieselmachines - Toro Workman HDX Installatie-Instructies
4wd sensor set
Verberg thumbnails
Zie ook voor Workman HDX:
- Gebruikershandleiding (72 pagina's) ,
- Installatie-instructies (23 pagina's) ,
- Installatie-instructie (17 pagina's)
Inhoudsopgave
Advertenties

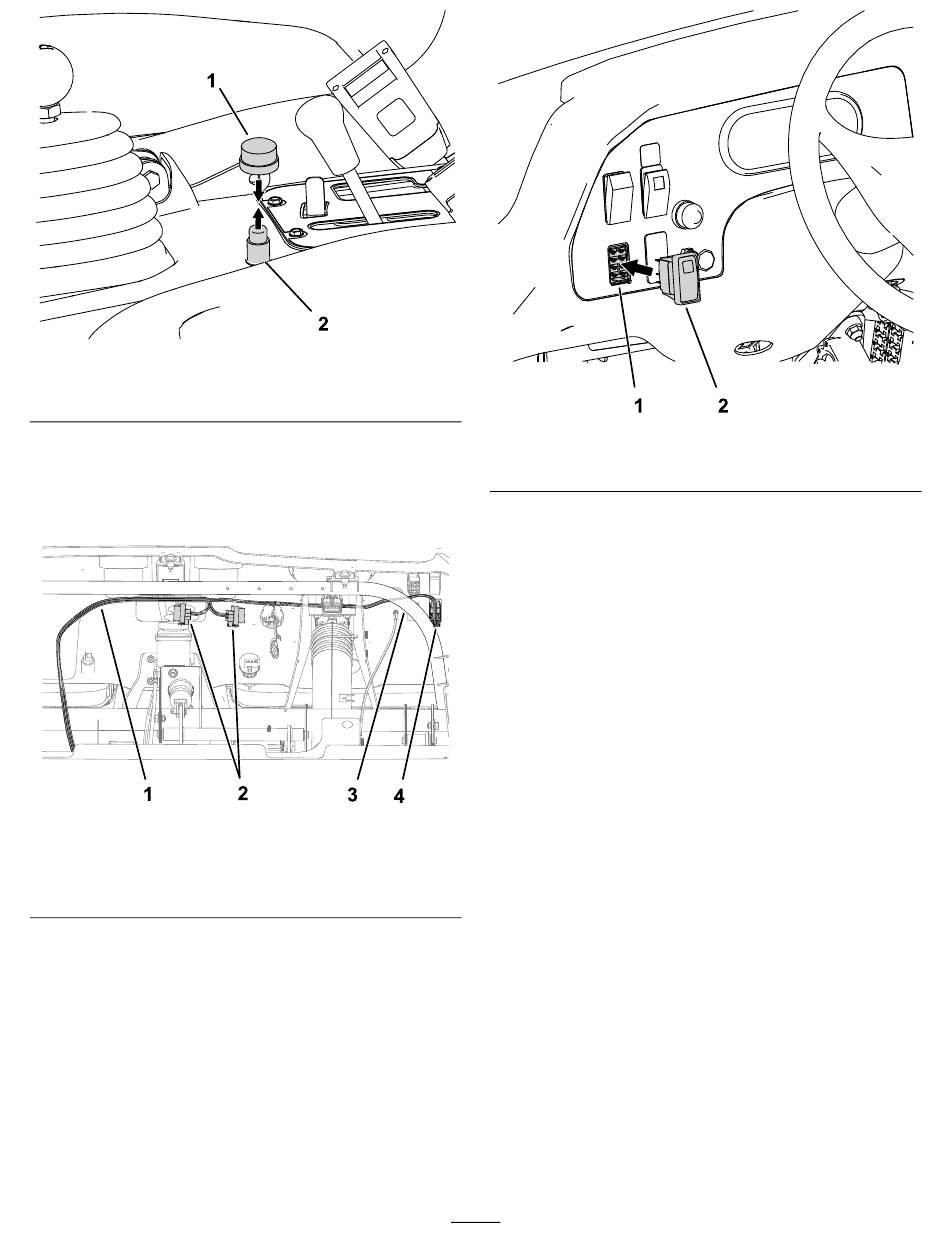

Figuur 15
1. Bovenkap en moer
13.
Leid het overgebleven deel van de kabelboom in
de set langs de bestaande kabelboom, naar het
dashboard en langs de steunbuis
Bevestig de kabelboom en relais waar nodig
aan de steunbuis met kabelbinders.
Figuur 16
1. Kabelboom van set
2. Relais
Opmerking:
Het monteren van de kabelboom
is eenvoudiger als de motorkap wordt verwijderd.
Voor het verwijderen van de motorkap, zie de
Gebruikershandleiding van uw machine.
14.
Verwijder een plug uit een gat in het dashboard
en verbind de tuimelschakelaar met de
connector met 8 bussen
sticker (137-6721) op het dashboard, naast de
tuimelschakelaar.
g218300
2. Knop
(Figuur
16).
g218481
3. Steunbuis van het
dashboard
4. Connector met 8 bussen
(Figuur
17). Plaats de
1. Connector met 8 contacten 2. Tuimelschakelaar
De kabelboom van de
geluiddemper monteren
Alleen voor dieselmachines
1.
Verwijder de bestaande kabelboomaansluiting
van de brandstofpomp
9
Figuur 17
(Figuur
18).
g218502
