iTHERM TMS11 MultiSens Linear
Endress+Hauser
11. Zet de aansluitdoos terug in de originele positie met dezelfde inbouwrichting.
Waarborg dat de bundel verlengkabel volledig in de aansluitdoos is geplaatst.
12. Schroef de zeskantmoer van de wartel vast.
13. Sluit alle kabels van het meetelement aan op het bijbehorende klemmenblok of de
bijbehorende transmitter in de aansluitdoos, conform het aansluitschema.
14. Sluit de behuizing.

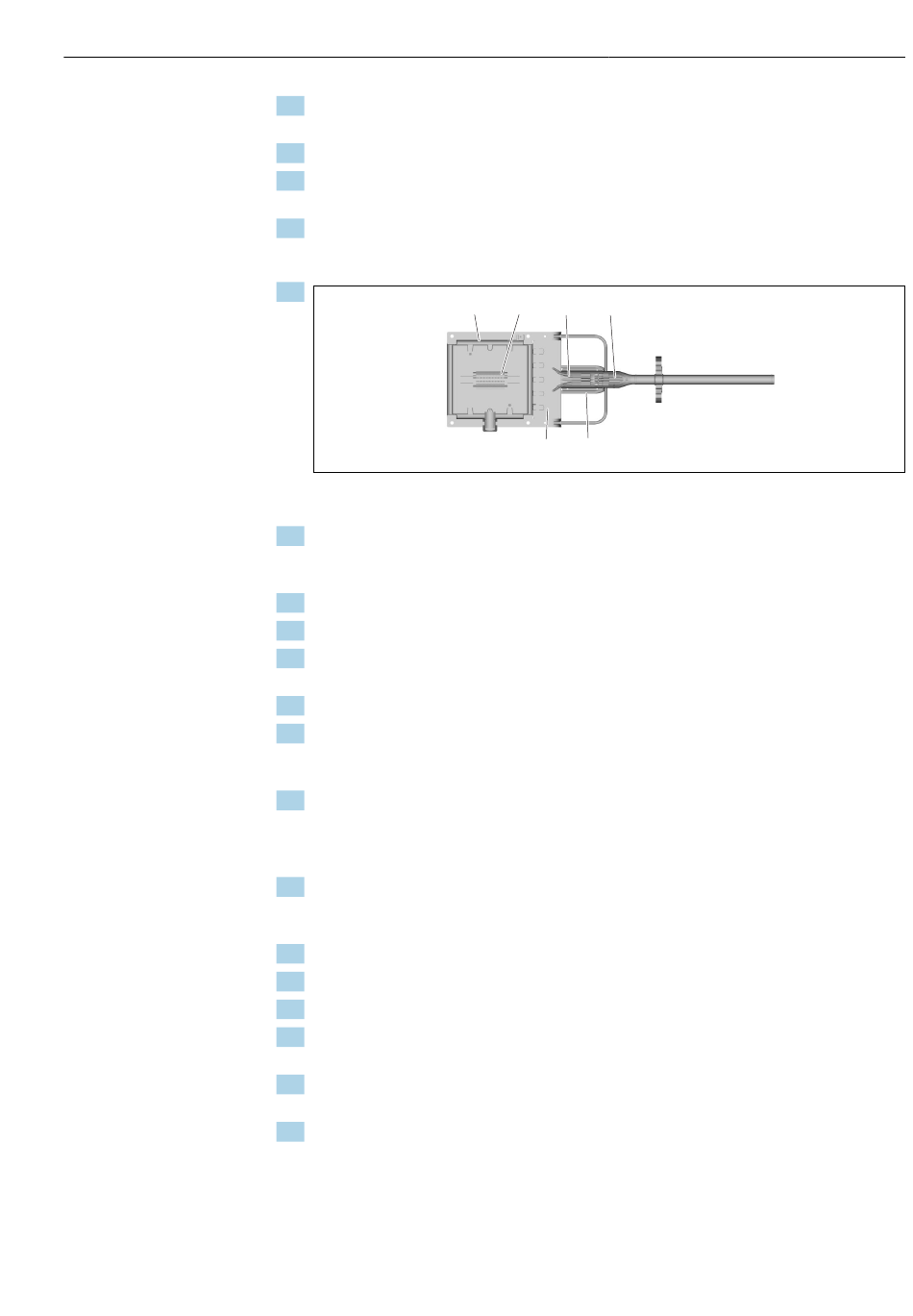

Situatie 2: uitvoering met direct gemonteerd steunframe (explosieveilig ontwerp)
1.
Open de deksel van de aansluitdoos (1).
2. Maak de sensoraders (3) van het te vervangen meetelement (4) (of de complete set
in geval van volledig onderhoud) los van het klemmenblok (2) of de transmitter in de
aansluitdoos (proceszijde).
3. Verwijder de beschermplaat voor de kabelwartel (5).
4. Verwijder de afdekking van de verlengkabels (pos. 6).
5. Maak de afdichtingsmoer van de kabelwartel van het betreffende meetelement (of
alle meetelementen) los en trek de verlengkabels uit de aansluitdoos.
6. Schroef de moeren van de knelkoppeling los.
7. Trek de sensor(en) langzaam en voorzichtig helemaal uit. Zorg ervoor dat de
schroefdraad- en afdichtingszittingen van de knelkoppelingen niet worden
beschadigd.
8. Houd er rekening mee dat de metalen afdichthuls van de losgeschroefde
knelkoppeling bij elk van deze handelingen moet worden vervangen. Een nieuwe set
metalen hulzen is nodig om dezelfde specificaties te realiseren als het vervangen
onderdeel.
9. Geleid een nieuw meetelement door de knelkoppeling, te beginnen met de tip. De
lengte en specificaties van het nieuwe meetelement (door Endress+Hauser) moeten
voldoen aan de specificaties van het vervangen onderdeel.
10. Plaats de verlengkabels van de nieuwe sensor in de kabelwartel.
11. Zet de moer van de knelkoppeling vast conform de instructies van de leverancier.
12. Zet de afdichtmoer van de kabelwartel vast.
13. Sluit alle kabels van het meetelement aan op het bijbehorende klemmenblok of de
bijbehorende transmitter in de aansluitdoos, conform het aansluitschema.
14. Monteer de beschermplaat van de kabelwartel en de afdekking van de verlengkabels
weer.
15. Sluit de behuizing.
1
2
3
4
5
6
Onderhoud en reparatie
A0036100
25
