Technische gegevens
Knelkoppelingen
Thermische
contactcomponenten
44
De standaard procesaansluitflenzen zijn ontworpen volgens de volgende normen:
1)
Standaard
Grootte
ASME
1 1/2", 2", 3"
EN
DN40, DN50, DN80 PN10, PN16, PN25, PN 40, PN
1)
Flensaansluiting conform GOST-norm leverbaar op aanvraag.
De knelkoppelingen zijn gelast op de beschermbuiskop om ervoor te zorgen dat de
sensoren kunnen worden vervangen. De afmetingen zijn in overeenstemming met de
afmetingen van de meetelementen. Knelkoppelingen voldoen aan de hoogste normen van
betrouwbaarheid voor wat betreft vereiste materialen en prestaties.
Materiaal
AISI 316/316H

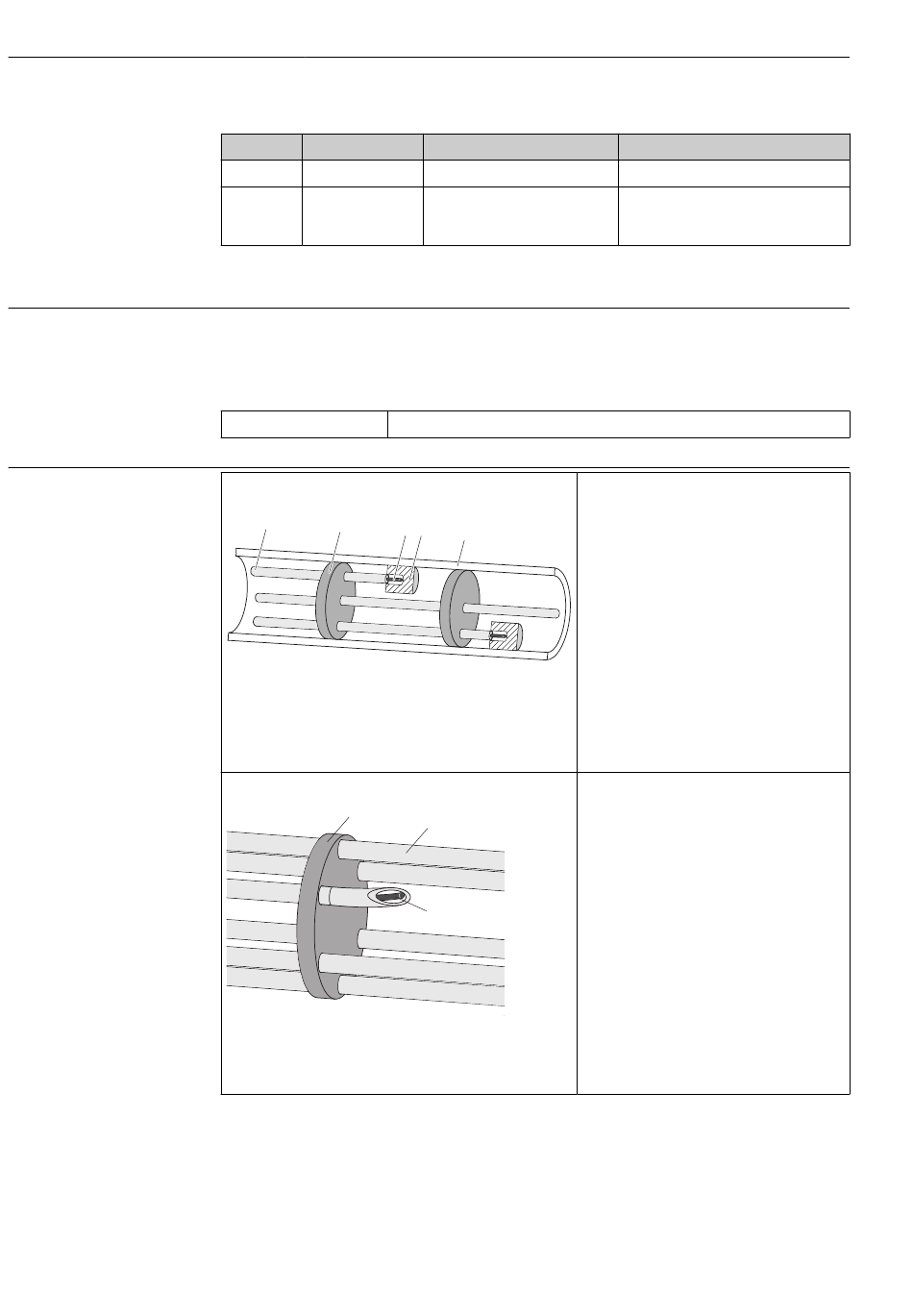

A: thermisch contactblok
1
2
1
Doorvoer
2
Afstandsstuk
3
Meetelement
4
Thermisch blok
5
Primaire beschermbuiswand
B: Buigdoorvoeren en afstandsstukken
1
1
Afstandsstuk
2
Doorvoer
3
Meetelement
Druktrap
150#, 300#, 400#, 600#, 900#
63, PN100, PN150
3
4
5
A0036153
2
3
A0028783
iTHERM TMS11 MultiSens Linear
Materiaal
AISI 316/L, 304/L, 310L, 321
316/1.4401, 316L/1.4404,
321/1.4541, 310L/1.4845,
304/1.4301, 304L/1.4307
De thermische blokken worden tegen de
binnenwand gedrukt om een optimale
warmteoverdracht tussen de primaire
beschermbuis en de vervangbare
temperatuursensor te garanderen
• Vervangen sensor mogelijk
• Garantie voor thermisch contact tussen de
sensortip en de bestaande beschermbuis
