Qmaster-waarden vastleggen
Doel van Qmas-
In menupunt "Documentatie" kunnen Qmaster-waarden worden vastgelegd. Bij het op-
ter-waarden
slaan van Jobs worden deze Qmaster-waarden als voorinstelling overgenomen. Worden
vastgelegde Qmaster-waarden bij het Joblassen voor een bepaalde tijd over- of onder-
schreden, dan vindt één van de volgende reacties plaats:
-
-
-
Qmaster-waarden
vastleggen
Qmaster-waarden vastleggen
BELANGRIJK!
Wordt in het scherm "Qmaster" de parameter "Maximale tijd stroomvariatie" en
"Maximale tijd spanningsvariatie" = "Uit" ingevoerd, dan is de Qmaster-functie uit-
geschakeld.
Toelichting bij de
Voorbeeld:
Qmaster-waarden
Opslaan van een Job met een lasstroom van 250 A en een lasspanning van 35 V - de
actuele Qmaster-waarden worden in de Job als voorinstelling overgenomen.
Voor de Job gelden de volgende grenswaarden:
+
=
-
=
Directe uitschakeling van de stroombron
Er klinkt een waarschuwingssignaal
Geen reactie
Lasstroom volgens Job
Waarde in A voor de bovenste stroomgrens
bovenste lasstroom-grenswaarde
Lasstroom volgens Job
Waarde in A voor de onderste stroomgrens
onderste lasstroom-grenswaarde
Maximale tijd van de stroomafwijking

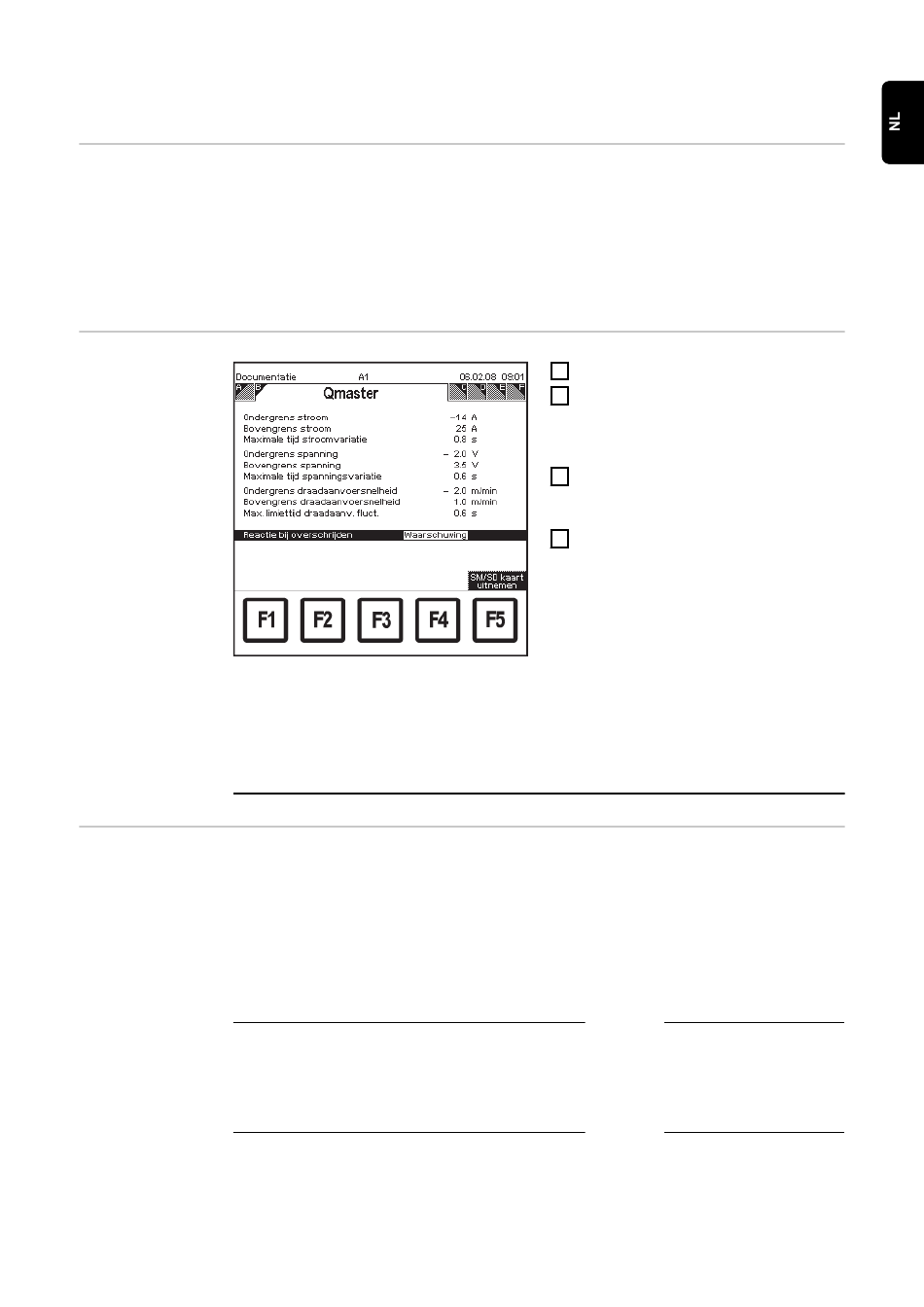

Menupunt "Documentatie" oproepen
1
Met toets rechts (8) scherm "Qmaster"
2
selecteren
-
Scherm "Qmaster" wordt weerge-
geven
Bijbehorende parameters met behulp
3
van toetsen naar beneden (6) of naar
boven (7) selecteren
Waarde van de parameters met be-
4
hulp van instelwiel (18) veranderen
-
De waarde van een parameter
kan alleen in het kader van het
gedefinieerde instelbereik worden
veranderd. Het instelbereik is
vastgelegd
Bijv.:
250,0
+
25,0
=
275,0
Bijv.:
250,0
-
14,0
=
236,0
Bijv.:
A
A
A
A
A
A
0,8
sec.
149
