3 Productbeschrijving
83266507 1/2020-08 La
Montage- en bedieningsrichtlijnen
Gascondensatieketel WTC-GB 90-A
3.3 Functie

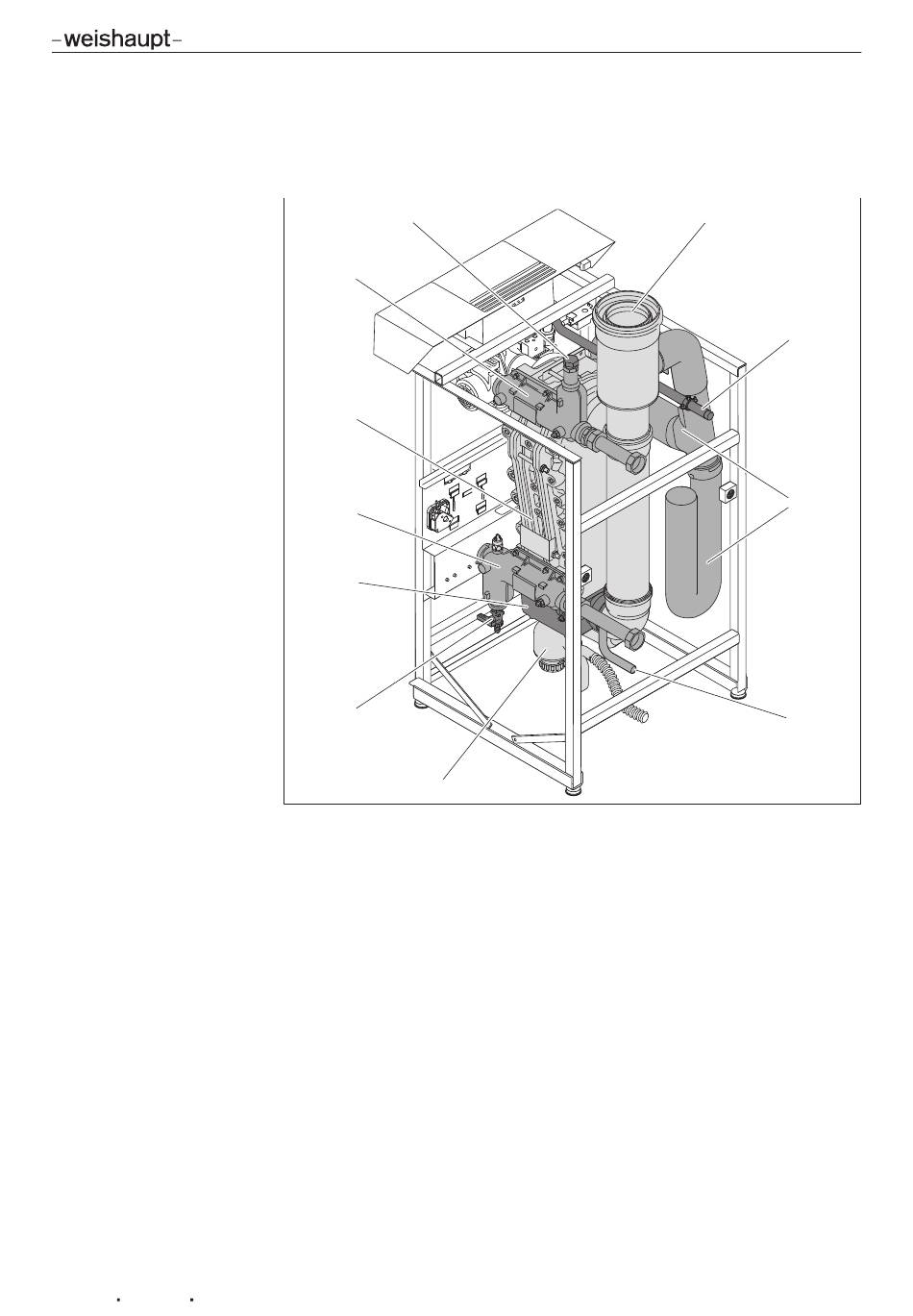

3.3.1 Componenten
1
q
0
9
8
7
6
1 Aansluiting veiligheidsgroep 1"
2 Aansluiting rookgassysteem DN 160/110
3 Gasbuis Ø 22 mm
4 Luchttoevoerleiding met geluiddemper
5 Aansluiting expansievat Ø 22 mm
6 Sifon
7 Vul- en aflaatkraan
8 Condensaatkuip
9 Terugloopcollector met dopmoer 1½"
0 Modulair opgebouwde warmtewisselaar
q Vertrekcollector met dopmoer 1½"
10-104
2
3
4
5
