6 Bediening
Voorbeeld
83266507 1/2020-08 La
Montage- en bedieningsrichtlijnen
Gascondensatieketel WTC-GB 90-A

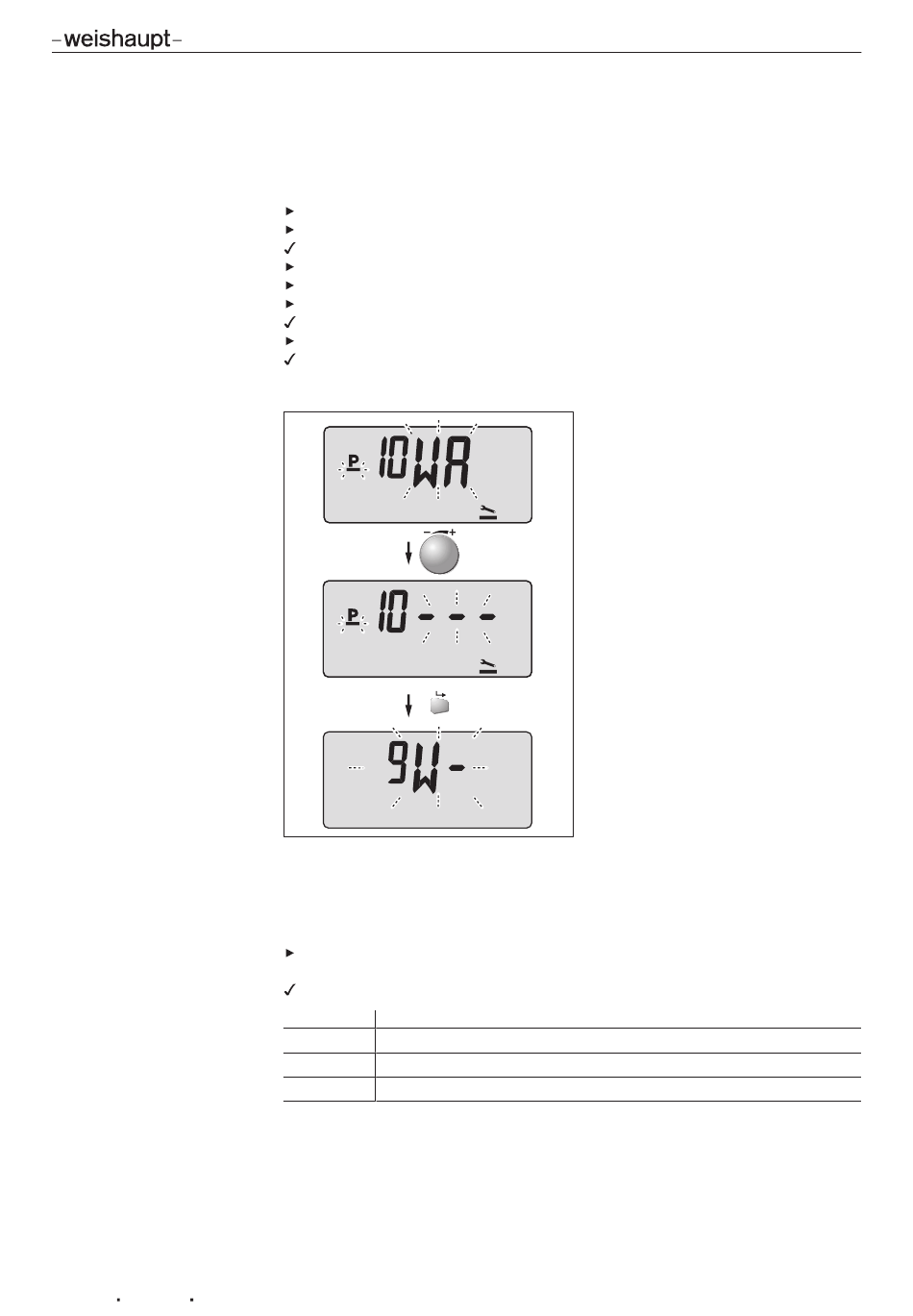

6.5 Configuratie manueel starten
Met de manuele configuratie worden de instellingen aan de uitvoering van het
toestel aangepast. Alle voelers en actoren worden daarbij opnieuw bepaald
[hfst. 7.2].
Parametermenu activeren [hfst. 6.3].
Parameter 10 kiezen.
Actuele configuratie verschijnt.
Op [ENTER]-toets drukken.
Aan de draaiknop draaien, tot --- verschijnt.
Op [ENTER]-toets drukken.
Nieuwe configuratie wordt gezocht en knipperend weergegeven.
Op [ENTER]-toets drukken.
Configuratie wordt opgeslagen.
Buitenvoeler werd verwijderd.
6.6 Sturingsvarianten
Afstandssturing temperatuur 2 ... 10 V
Analoog signaal 2 ... 10 V op ingang N1 aansluiten; daarbij op de polariteit
letten [hfst. 5.6.1].
Signaal wordt als gewenste vertrekwaarde geïnterpreteerd.
3 V
Minimale vertrektemperatuur (P 30)
10 V
Maximale vertrektemperatuur (P 31)
2 ... 3 V
Brander uit
<2 V
Fout signaal (na ca. 15 minuten W89)
Als aan de ingang N1 een stuursignaal aangesloten wordt, kunnen maximaal zes
uitbreidingsmodules (WCM-EM #2 ... 7) geïnstalleerd worden.
44-104
