5 Montage en installatie plat dak

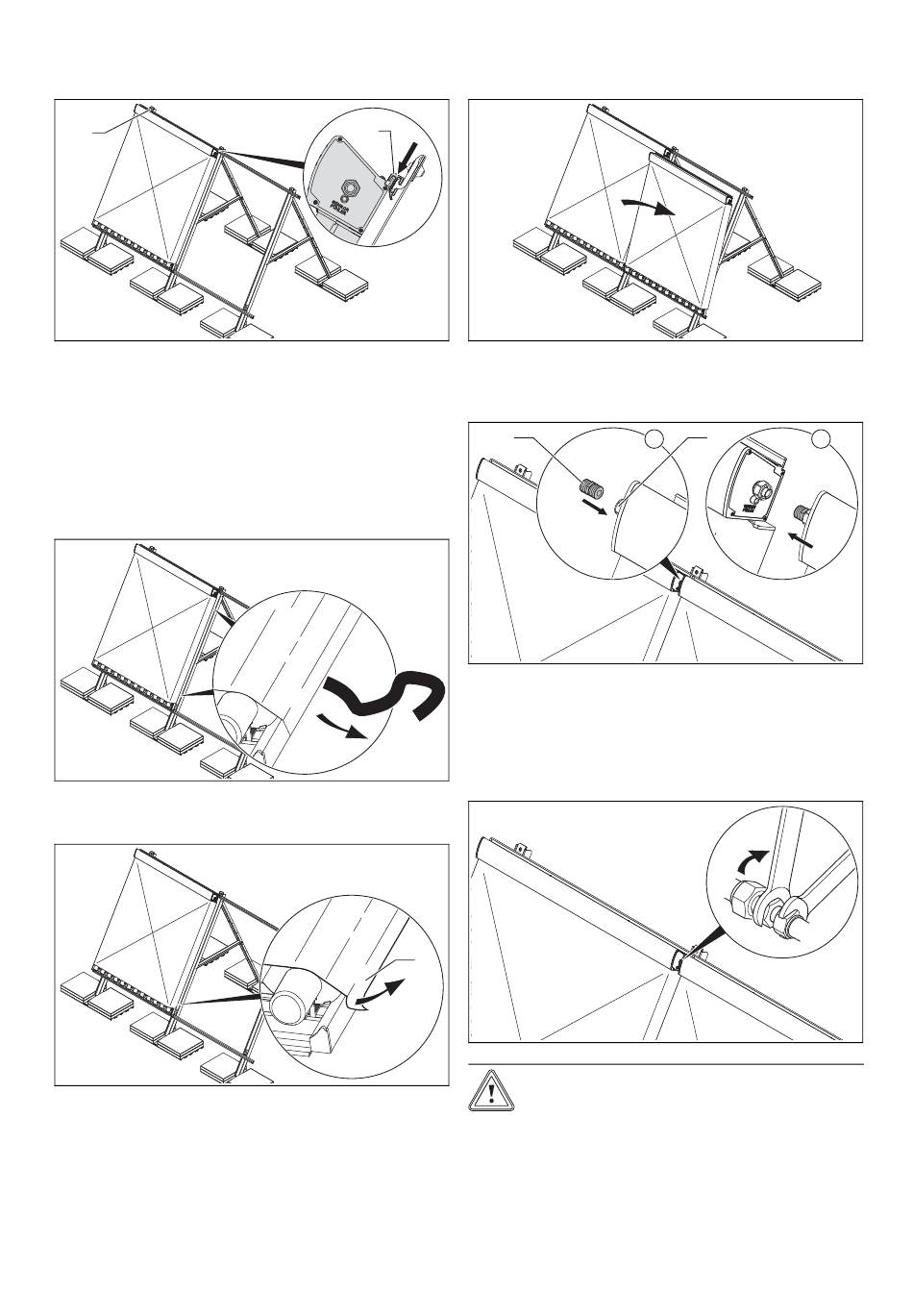

Collector bovenaan bevestigen
2
14. Schuif de linkerkant van de bovenste montagerail (1)
afsluitend tegen de collector.
15. Zorg ervoor dat de montagerail (1) de bovenste rand
van de collector omsluit.
16. Schroef de houder links bovenaan (2) vast.
– Werkmateriaal: Inbussleutel 5 mm
17. Zorg ervoor dat de montagerail bij het vastdraaien van
de schroef niet wegglijdt.
Draagriemen verwijderen
18. Verwijder de draagriemen.
Zonbeschermfolie losmaken
19. Opdat u de zonbeschermfolie na de ingebruikneming
makkelijker kunt aftrekken, maakt u de zonbeschermfo-
lie aan de randen van de collector los (1).
44
Bijkomende collector monteren
1
20. Plaats de volgende collector op ca. 10 cm afstand van
de eerste collector op de onderste montagerail.
Verbindingsstukken aanbrengen
A
21. Schroef de dubbele nippel (A) (uit aansluitset VTK uit-
breidingsset art.-nr. 0020076779) in de schroefdraad
van de tweede collector (B) met de wartelmoer van de
eerste collector ((1) en (2)).
22. Schuif de collectoren tegen elkaar.
Klemringverbinding vasttrekken
1
Montagehandleiding auroTHERM exclusiv 0020077988_03
B
1
Opgelet!
Collectorschade door ondeskundig mon-
tagewerk!
Bij ondeskundige montage van de hydrau-
lische aansluitingen kunnen de edelstaal-
leidingen binnen de collector beschadigd
worden.
