Houd bij het vastschroeven van de klem-
ringverbinding met een tweede sleutel
tegen.
23. Schroef de beide wartelmoeren aan de dubbele nippel
vast.
Montage van de collector afsluiten
24. Schuif de tweede bovenste montagerail afsluitend te-
gen de collector.
25. Schroef de tweede bovenste montagerail aan de betref-
fende houder met de montagerail van de eerste collec-
tor vast.
– Werkmateriaal: Inbussleutel 5 mm
26. Verwijder de draagriemen. (→ Pagina 44)
27. Maak de zonbeschermfolie aan de randen van de collec-
tor los. (→ Pagina 44)
Collectorrij vervolledigen
Voorwaarden: Nog niet alle collectoren van een rij zijn gemonteerd.
▶
Monteer een bijkomende collector. (→ Pagina 44)
▶
Breng de verbindingsstukken aan. (→ Pagina 44)
▶
Trek de klemringverbinding vast. (→ Pagina 44)

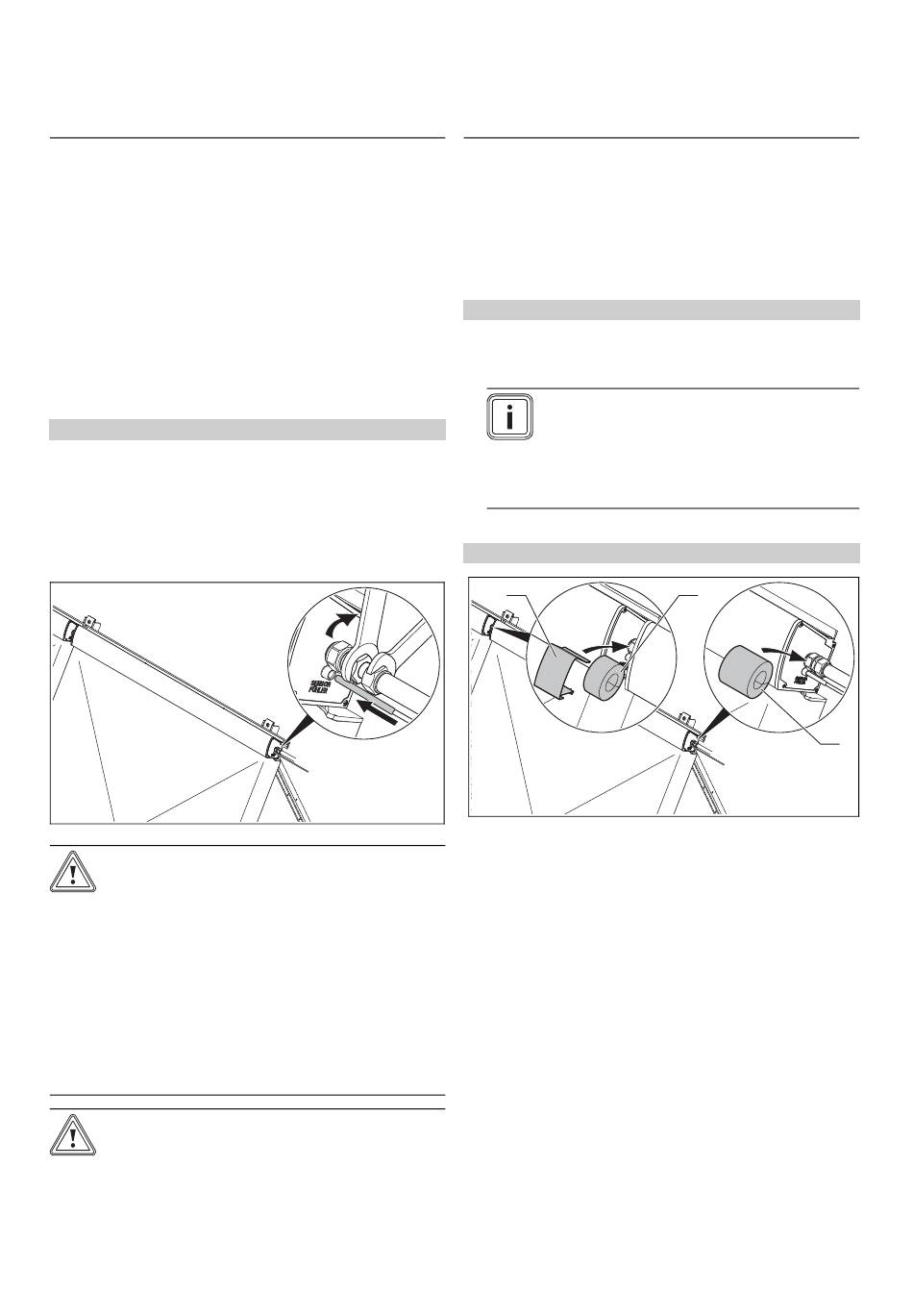

5.2.3 Hydraulische aansluitingen monteren
Opgelet!
Ondichtheid door verkeerd toebehoren!
Verkeerd toebehoren kan tot ondichtheid
van het zonnecircuit en materiële schade
leiden.
▶
Werk in het zonnecircuit uitsluitend met
hardgesoldeerde verbindingen, flens-
koppelingen, geschroefde klemringen of
persfittingen, welke door fabrikant zijn
vrijgegeven voor toepassing in zonne-
circuits en onder de bijbehorende hoge
temperaturen.
Opgelet!
Collectorschade door ondeskundig mon-
tagewerk!
Bij ondeskundige montage van de hydrau-
lische aansluitingen kunnen de edelstaal-
leidingen binnen de collector beschadigd
worden.
0020077988_03 auroTHERM exclusiv Montagehandleiding
Montage en installatie plat dak 5
▶
Houd bij het vastschroeven van de klem-
ringverbinding met een tweede sleutel
tegen.
1.
Koppel de collectorvoorloop en -retour aan op de aan-
sluitleidingen van het systeem.
2. Sluit hiervoor de klemringverbinding (uit aansluitset
VTK basisset art.-nr. 0020076776) aan de collector
aan.
3. Verbind de klemringverbinding met de aansluitbuis.
4. Controleer de aansluitingen op dichtheid.
Voorwaarden: Systeem met collectorvoeler
▶
Steek de collectorvoeler in de daarvoor bestemde ope-
ning aan de collectoraanvoerzijde ("hete zijde").
Aanwijzing
Over het algemeen is het aanbrengen van
de collectorvoeler aan de rechter- en de
linkerkant van het collectorveld mogelijk
omdat de collectoren aan beide zijden een
opening hebben.
Hydraulische aansluitingen isoleren
Voorwaarden: Ingebruikneming uitgevoerd
3
▶
Isoleer de hydraulische verbindingen met de isola-
tie (1) (uit aansluitset VTK uitbreidingset art.-nr.
0020076779).
▶
Dek de isolatie met de afdekplaat (3) (uit aansluitset
VTK uitbreidingset art.-nr. 0020076779) af.
▶
Isoleer de hydraulische systeemaansluitingen met de
isolatie (2) (uit aansluitset VTK uitbreidingset art.-nr.
0020076779).
1
2
45
