b) Microventieltype 3510
1. Contramoer (A27.3) losmaken.
2. Bij werkingsrichting FA: om de aandrijf-
as te laten intrekken, een signaaldruk uit-
oefenen op de aandrijving die ongeveer
50% van het ontwerpsignaalbereik be-
draagt. Koppelingsmoer (A27.1) en la-
gerhuls (A27.2) steeds met een geschikt
gereedschap tegenhouden en uit elkaar
schroeven. Regeldruk uitschakelen.
Bij werkingsrichting FE: koppelingsmoer
(A27.1) en lagerhuls (A27.2) steeds met
een geschikt gereedschap tegenhouden
en uit elkaar schroeven.
A8
A7
A27.3
A27.1
A27.2
EB 8310-1 NL
3. Ringmoer (A8) losmaken.
4. De aandrijving van het ventiel verwijderen.
5. Op de aandrijving de contramoer
(A27.3) en de koppelingsmoer (A27.1)
losjes vastmaken.
Informatie
De lagerhuls (A27.2) blijft aan het ventiel
zitten.
6. Aan de aandrijving ringmoer (A8) vast-
schroeven.
3
5
84
A2
A7
A8
A27.1 Koppelingsmoer
A27.2 Lagerhuls (koppe-
A27.3 Contramoer
A2
3

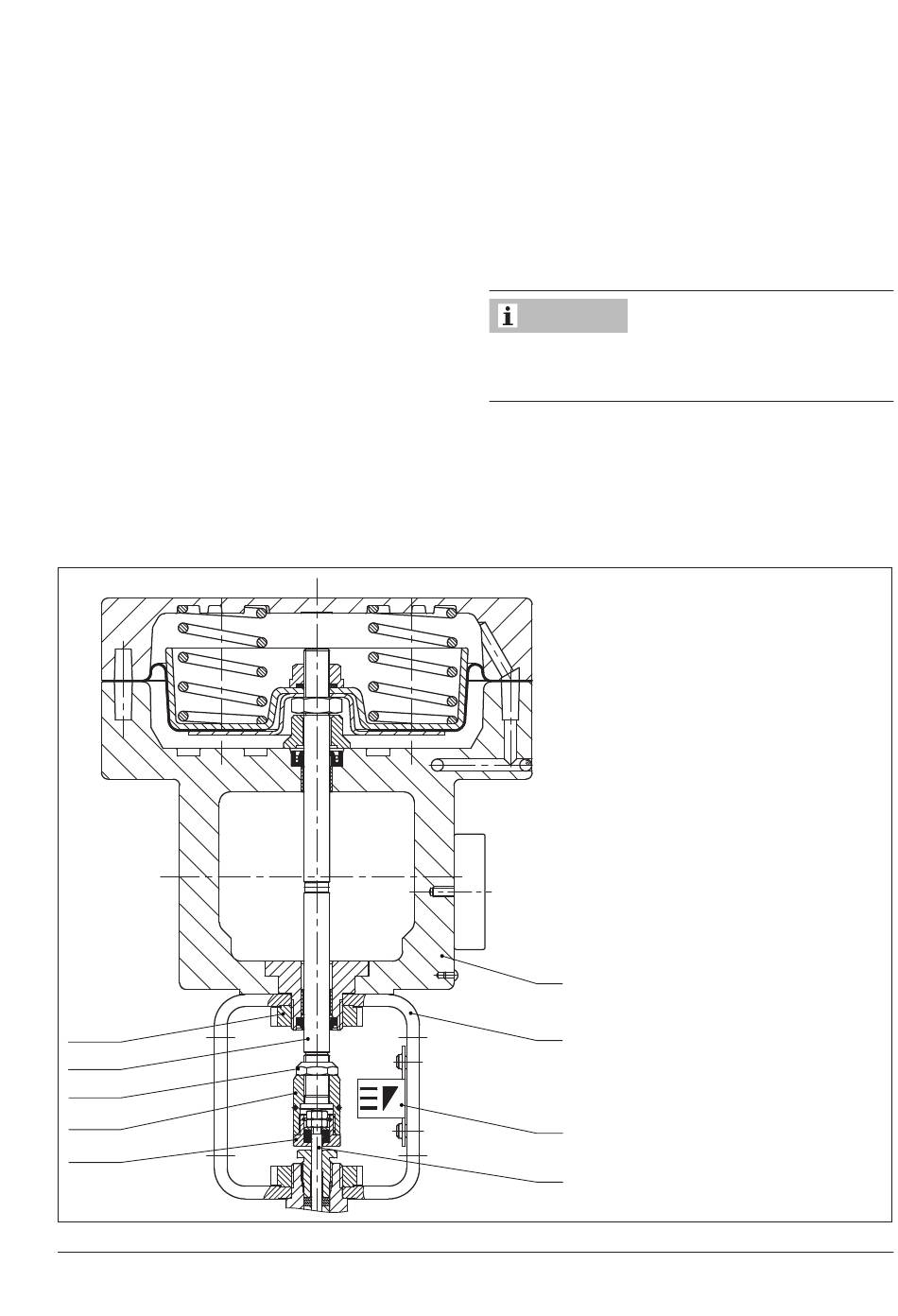

Fig. 11-2: Pneumatische aandrij‑
84
5
Demontage
Juk
Klepsteel met plug
Typeplaatje klepslag
Deksel, onder
Aandrijfas
Ringmoer
lingsonderdeel)
ving type 3277 aan mi‑
croventieltype 3510
11-3
