Druk op de '+' knop om naar de
volgende pagina te gaan.
5. Instellen capaciteiten van
compressoren
Druk op de '+' knop om naar de
volgende pagina te gaan.
6. Beveiligingsinstellingen
Druk op de '+' knop om naar de
volgende pagina te gaan.
AK-PC 710
Voor ons voorbeeld selecteren
we:
- frequentiegeregelde compres-
sor van 30 kW (compressor 1)
- 4 compressoren van 25 kW

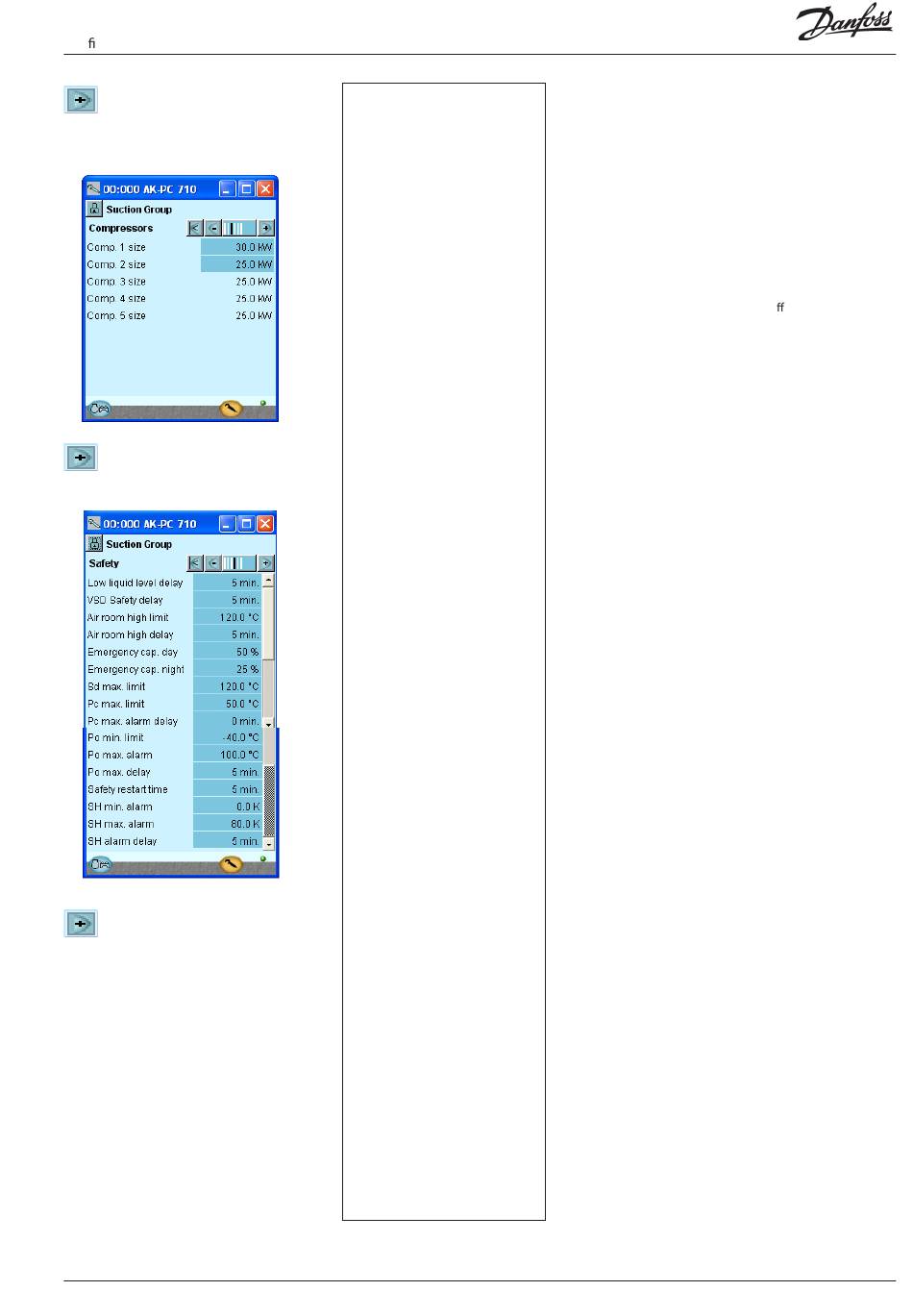

De instellingen worden getoond
in de afbeelding.
(Bij een cyclische werking heb-
ben alle compressoren met één
stap dezelfde grootte. Daarom is
er maar één instelling, maar deze
geldt voor alle vier compres-
soren.)
Voor ons voorbeeld selecteren we:
- Maximale persgastemperatuur
= 120°C
- Maximale condensordruk = 50°C
- Minimale zuigdruk = -35°C
- Alarmlimiet voor maximale
zuigdruk = -5°C
- Alarmlimiet voor minimale en
maximale oververhitting = 5 en
35 K
Capaciteitsregeling
RS8FT510 © Danfoss 08-2015
af stap mode' volgens de 'Best passend' methode.
Minimaliseer schakelen
Instellen versterking van dynamische vergroting van neutrale
zone bij compressorschakelingen (zie pagina 75)
Vertr. uitgangen opstart (15 – 900 s)
Na opstart zal gedurende deze tijd alleen de eerste compres-
sorstap actief zijn.
5 – Compressoren
In dit scherm wordt de capaciteitverdeling tussen de compres-
soren verdeeld.
De in te stellen capaciteiten zijn afhankelijk van de geselec-
teerde compressorapplicatie en de 'op en af stap mode' .
Nominale capaciteit ( 0,0 – 99,9 kW)
Stel de nominale capaciteit van de betre ende compressor in.
Voor frequentie geregelde compressoren moet de nominale
capaciteit worden ingesteld bij 50Hz.
6 – Beveiliging
Vertragingstijd voor vloeistofpeilalarm
Stel de vertragingstijd (vanaf het moment dat het signaal
wegvalt op de ingang tot het moment dat het alarm wordt
verstuurd) in.
Temperatuuralarmlimiet
Stel de vertragingstijd in.
Temperature alarm limit
Stel de drempelwaarde voor het temperatuuralarm in.
Vertragingstijd voor het temperatuuralarm
Stel de vertragingstijd in.
Noodcapaciteit dag
De gewenste ingeschakelde capaciteit in een 'dag' situatie in
geval van noodregeling als resultaat van een probleem met de
regelsensor voor de zuigdruk.
Noodcapaciteit nacht
De gewenste ingeschakelde capaciteit in een 'nacht' situatie
in geval van een noodregeling als resultaat van een probleem
met de regelsensor voor de zuigdruk.
Max. persgastemp.
Maximale waarde voor de persgastemperatuur
10 K onder deze waarde, wordt de compressorcapaciteit gere-
duceerd en de volledige condensorcapaciteit ingeschakeld.
Indien deze waarde wordt overschreden, wordt alle compres-
sorcapaciteit afgeschakeld.
Max. cond. druk
Maximale waarde voor de condensatiedruk in °C
3 K onder deze waarde, wordt de compressorcapaciteit gere-
duceerd en de volledige condensorcapaciteit ingeschakeld.
Indien deze waarde wordt overschreden, wordt alle compres-
sorcapaciteit afgeschakeld.
Max. cond. druk vertr.
Tijdvertraging voor het maximale condensatie druk alarm
Min. zuigdruk
Minimale waarde voor de zuigdruk in °C
Als deze waarde wordt overschreden, wordt alle compressor-
capaciteit afgeschakeld.
Po max. alarm
Alarmlimiet voor te hoge zuigdruk
Po max. vertr.
Vertragingstijd voor alarm voor te hoge zuigdruk Po
Herstarttijd
Algehele tijdvertraging voor herstart van compressor.
(van toepassing op functies: 'Max. persgastemp. ' , 'Max. cond.
druk' , en 'Min. zuigdruk' .
SH min. alarm
Alarmlimiet voor minimale oververhitting in de zuigleiding
SH max. alarm
Alarmlimiet voor maximale oververhitting in de zuigleiding
SH alarmvertr.
Tijdvertraging voor alarm voor minimale of maximale overver-
hitting in de zuigleiding
47
