Samenvatting van Inhoud voor Danfoss AK-CC 450

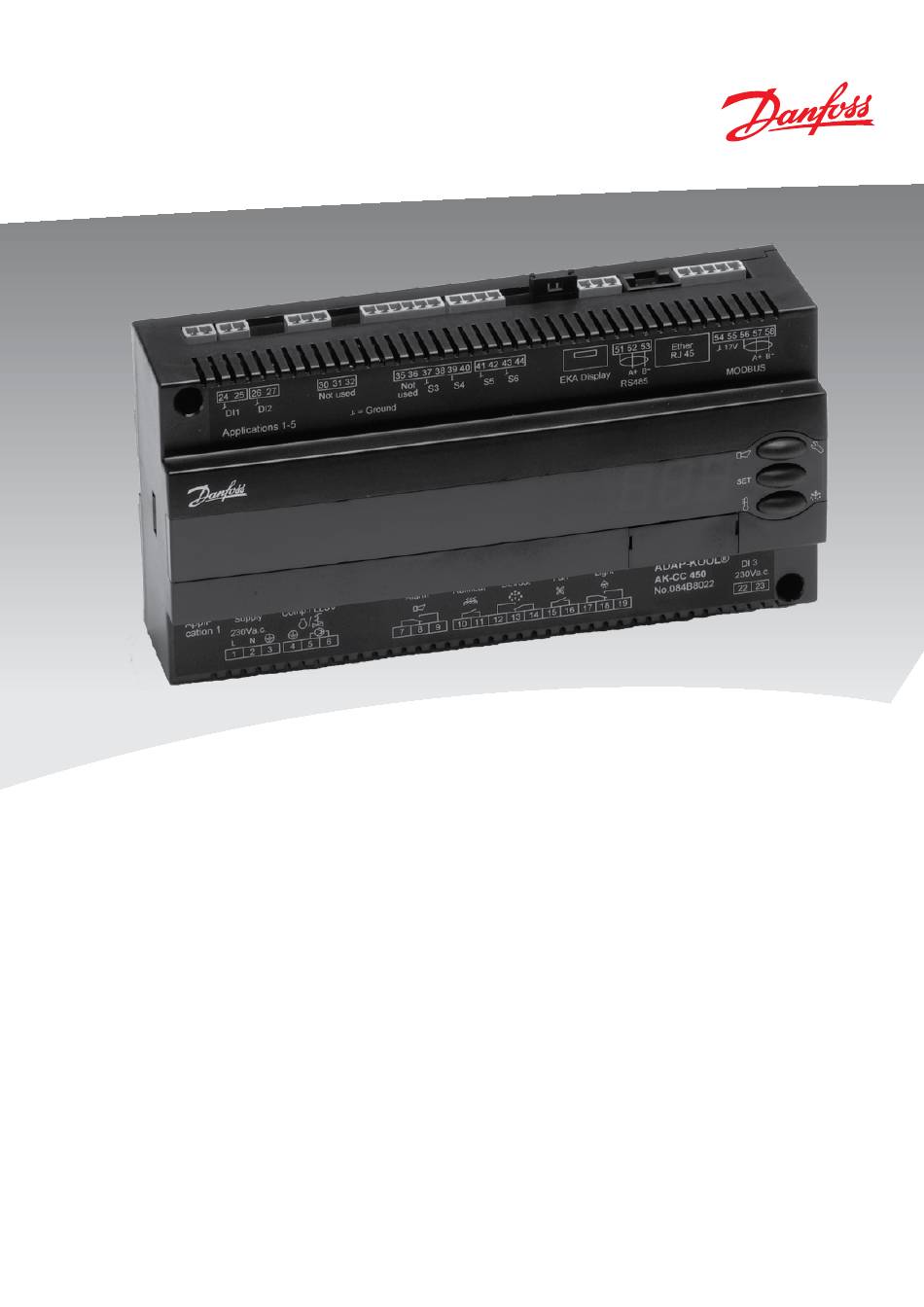

- Pagina 1 Meubel- celregelaar AK-CC 450 Handleiding REFRIGERATION AND AIR CONDITIONING...
-
Pagina 2: Inhoudsopgave
EN 441-13 zonder dat de Pt1000 sensor verder gekalibreerd behoeft te worden. Voorbeelden • Geïntegreerde MODBUS communicatie met optie voor het plaat- toepassingen sen van een LON of Ethernet communicatiekaart Handleiding RS8EU210 © Danfoss 05-2008 AK-CC 450... - Pagina 3 In deze situatie wordt de temperatuur altijd geregeld door middel van de S4 sensor. De twee S3 temperaturen worden gebruikt voor alarmbewaking en displayuitlezing voor iedere koelsectie. Er zijn aparte alarm- vertragingen. Er zijn twee S6 productsensoren – 1 voor iedere koelsectie. AK-CC 450 Handleiding RS8EU210 © Danfoss 05-2008...
-
Pagina 4: Bediening
Minimum- en maximumwaarden en Periodetijd, n63 alarmvertragingen kunnen worden ingesteld. Voor na een ontdooiing, schoonmaakactie of opstart kan een langere alarmvertraging voor hoge temperatuur worden ingesteld. Handleiding RS8EU210 © Danfoss 05-2008 AK-CC 450... -
Pagina 5: Schoonmaakfunctie
Zodra de schoonmaakfunctie wordt geactiveerd, wordt een alarm gegenereerd. Op deze manier kan worden aangetoond dat een meubel volgens planning is schoongemaakt Alarmbewaking Tijdens het schoonmaken worden geen temperatuuralarmen gegenereerd. AK-CC 450 Handleiding RS8EU210 © Danfoss 05-2008... -
Pagina 6: Ontdooiing
Alle genoemde methoden kunnen willekeurig worden toegepast - als één methode wordt geactiveerd zal een ontdooiing worden gestart. Ontdooistop De ontdooiing kan worden gestopt op basis van: - Tijd - Temperatuur (tijd als beveiliging) Handleiding RS8EU210 © Danfoss 05-2008 AK-CC 450... -
Pagina 7: Gecoördineerde Ontdooiing
Deze klok heeft een back-up van 4 uur. Als de regelaar is uitgerust met datacommunicatie en verbonden is met een systeemunit, zal de klok worden ingesteld door de systeemunit. AK-CC 450 Handleiding RS8EU210 © Danfoss 05-2008... -
Pagina 8: Randverwarming
In het gebied tussen de twee dauwpuntwaarden zal de regelaar het vermogen van de randverwarming regelen volgens de hier- naast getoonde grafiek. Tijdens ontdooien Tijdens de ontdooiing zal de randverwarming altijd 100% aan zijn. Handleiding RS8EU210 © Danfoss 05-2008 AK-CC 450... -
Pagina 9: Ventilatorregeling
S3 en S4 sensoren. Er is een weging voor de dag en een weging voor de nacht (gordijnen gesloten). Zodra een schoonmaakactie wordt gestart, zullen de rolgordijnen openen. AK-CC 450 Handleiding RS8EU210 © Danfoss 05-2008... -
Pagina 10: Digitale Ingangen
Om te voorkomen dat de Stop verwarming verwarming inschakelt als de temperatuur kortstondig daalt, kan een tijdvertraging worden ingesteld voor de overschakeling van Start verwarming koelen naar verwarmen Handleiding RS8EU210 © Danfoss 05-2008 AK-CC 450... -
Pagina 11: Datacommunicatie
De regelaar bevat een aantal functies die gebruikt kunnen worden door de master control functie van de gateway of System Manager. Functies via datacommunicatie Functie in gateway/system manager Gebruikte parameter door AK-CC 450 Ontdooistart Ontdooiing / Kalender / Ontdooigroep --- Def start Gecoördineerde ontdooiing... -
Pagina 12: Toepassingen
Eén relais schakelt de hoofdklep in de zuigleiding. Een wisselcontact schakelt zowel de heetgasklep en de omloopklep (zuig). Dit betekend dat er geen tijdvertraging is tussen de ontdooistop en de start van het afpompen (omloopklep zuigklep) Handleiding RS8EU210 © Danfoss 05-2008 AK-CC 450... - Pagina 13 S4 temperatuur. Er zijn twee S3 sensoren. Alarmbewaking en displayuitlezingen vinden plaatst op basis van de individuele S3 sensoren in de koelsecties. Er zijn afzonderlijke alarmvertragingen voor iedere koelsectie. AK-CC 450 Handleiding RS8EU210 © Danfoss 05-2008...
-
Pagina 14: Aansluitschema's
Voor applicatie 2 tot 5 hoeft alleen de onderste sticker (uitgangen) gewijzigd te worden. Voor applicatie 6 en 7 moeten beide stickers worden gebruikt. Het applicatienummer is weergegeven aan de linkerkant van de sticker. Handleiding RS8EU210 © Danfoss 05-2008 AK-CC 450... -
Pagina 15: Functieoverzicht
Hier kunt u de sensor kiezen die de thermostaat moet gebruiken, S3, S4 of een combi- natie van beide sensors. Met de instelling 0% wordt alleen S3 (luchtintrede) gebruikt. Bij 100% alleen S4 (uittrede) AK-CC 450 Handleiding RS8EU210 © Danfoss 05-2008... -
Pagina 16: Tijdvertraging Voor Deuralarm
Het alarm wordt geactiveerd als 1 van de alarmgrenzen A22, A23, A24 of A25 is over- schreden. De tijdsinstelling is in minuten. Alarmen zijn niet actief wanneer de instelling op de maximale waarde is ingesteld. Handleiding RS8EU210 © Danfoss 05-2008 AK-CC 450... -
Pagina 17: Ontdooimethode
3 = Brine Ontdooistoptemperatuur Def. Stop Temp Als een ontdooisensor is gemonteerd zal het ontdooien worden gestopt bij de ingestelde temperatuur. De ontdooisensor wordt gedefinieerd in parameter d10. The temperature value is set. AK-CC 450 Handleiding RS8EU210 © Danfoss 05-2008... - Pagina 18 Op deze manier kan ook een actieve ontdooiing worden gestopt. Hold After Def Toont ON als de regelaar in werking is met gecoördineerde ontdooistart. Disable def. Bij instelling = 'on' kan geen ontdooi- ing worden gestart. Handleiding RS8EU210 © Danfoss 05-2008 AK-CC 450...
-
Pagina 19: Pulseren Ventilator
Koudemiddelinspuiting Periodetijd voor modulerende regeling (PWM) Pwm Period Speciale instelling - Deze waarde alleen te veranderen na overleg met Danfoss. Versterkingsfactor voor PWM regeling Pwm Max. OD Opstartfactor voor PWM regeling Pwm Min. OD Max. openingsgraad voor PWM regeling PwmWindUpFac Speciale instelling - Deze waarde alleen te veranderen na overleg met Danfoss. - Pagina 20 Via een % waarde kunt u de uitlezing op de display vastleggen; de temperatuur van S3, die van S4 of een mix van beide. Met de instelling 0% wordt alleen S3 getoond. Met de instelling 100% wordt alleen S4 getoond. Handleiding RS8EU210 © Danfoss 05-2008 AK-CC 450...
-
Pagina 21: Configuratie Van Lichtfunctie
0 en 100 ingesteld worden. Met een waarde van 0 is de functie niet actief. Als deze functie wordt gebruikt, moet toe- gangscode 1 (o05) ook worden gebruikt. AK-CC 450 Handleiding RS8EU210 © Danfoss 05-2008... -
Pagina 22: Regeling Randverwarming
Standaard is dit de uitlezing van de ontdooistoptemperatuur. Het is mogelijk om een andere waarde te tonen: 1: Ontdooistoptemperatuur (fabrieksinstelling) 2: S6 temperatuur 3: S5B temperatuur (Alleen applicatie 6) 4: S3B temperatuur (Alleen applicatie 6 en 7) Handleiding RS8EU210 © Danfoss 05-2008 AK-CC 450... -
Pagina 23: Handbediening
Als een uitgang handbediend moet worden, moet 'r12' op -1 (handbediening) worden ingesteld. Selecteer hierna de relevante re- laisfunctie, bijvoorbeeld 'u58' . Ga naar de functie door op de middelste toets te drukken en selecteer 'On' . AK-CC 450 Handleiding RS8EU210 © Danfoss 05-2008... - Pagina 24 *) Noodkoeling zal plaatsvinden wanneer het signaal van een gedefinieerde S3 of S4 voeler wegvalt. De regeling zal verder gaan met de geregistreerde gemiddelde inschakelduur. Hier zijn twee waarden voor - 1 voor de nachtregeling en 1 voor de dagregeling. Handleiding RS8EU210 © Danfoss 05-2008 AK-CC 450...
- Pagina 25 De prioriteit van individuele instellingen kan worden gedefinieerd door middel van een instelling. Deze instellingen zijn te vinden in het menu 'Alarm- bestemmingen' . Instelling in System Ma- Instelling in AKM Zenden via nager netwerk Hoog Medium Laag Alleen reg. AK-CC 450 Handleiding RS8EU210 © Danfoss 05-2008...
-
Pagina 26: Bediening
3. Druk nogmaals op de middelste toets om de instelling op te slaan. Uitlezen temperatuur ontdooisensor (Of alternatieve waarde, indien geselecteerd in o92) • Druk kort op de onderste toets Handmatige ontdooistart / stop • Houdt de onderste toets gedurende vier seconden ingedrukt Handleiding RS8EU210 © Danfoss 05-2008 AK-CC 450... - Pagina 27 LET OP: Voor applicaties 6 en 7 wordt de weging voor de S3 en S4 sensoren niet gebruikt voor de thermostaat, alarmthermostaat en displayuitlezing, aangezien het gebruik van de sensoren vooraf gedefinieerd wordt. AK-CC 450 Handleiding RS8EU210 © Danfoss 05-2008...
-
Pagina 28: Menuoverzicht
240 min. Vertraging voor S3B alarm tijdens normaal bedrijf 0 min. 240 min. Compressor Minimum AAN-tijd 0 min. 30 min. Minimum UIT-tijd 0 min. 30 min. Tijdvertraging voor compressor 2 0 sec 999 sec Handleiding RS8EU210 © Danfoss 05-2008 AK-CC 450... - Pagina 29 (alleen voor LON RS 485) Toegangscode 1 (alle instellingen) Sensortype ( : 0=Pt1000, 1=Ptc1000, 0/Pt 1/Ptc 0/Pt Max. stand-by tijd na gecoördineerde ontdooiing 0 min. 360 min. Definitie displaysensor. (100%=S4, 0%=S3) 100 % AK-CC 450 Handleiding RS8EU210 © Danfoss 05-2008...
- Pagina 30 Tijdvertraging voor 'Open deur' voor start koeling 0 min. 240 min. Ventilatoren bij 'geforceerd sluiten': 0/no 1/yes 1/yes No/0=ventilator UIT, yes/1=ventilator AAN Definitie uitlezing onderste toets display: 1=ontdooistoptemperatuur, 2=S6 temperatuur, 3=S5B temperatuur 4= Uitlezing van S3B temperatuur Handleiding RS8EU210 © Danfoss 05-2008 AK-CC 450...
- Pagina 31 Als een uitgang handbediend moet worden, moet 'r12' op -1 (handbediening) worden ingesteld. Selec- teer hierna de relevante relaisfunctie, bijvoorbeeld 'u58' . Ga naar de functie door op de middelste toets te drukken en selecteer 'On' . AK-CC 450 Handleiding RS8EU210 © Danfoss 05-2008...
-
Pagina 32: Aansluitingen
LON RS 485 of MODBUS. open is Klem 51 = afscherming Klem 52 = A (A+) Klem 53 = B (B-) (Voor LON RS485 en een gateway type AKA245 moet de gateway versie 6.20 of hoger zijn) Handleiding RS8EU210 © Danfoss 05-2008 AK-CC 450... - Pagina 33 ‘slokkenvan- gers’ in de zuigleiding verdienen extra aandacht. Digitale ingang Uw lokale Danfoss agent is altijd bereid om advies te geven. Het signaal moet 230 V a.c. zijn. De functie wordt gedefinieerd in o84.
-
Pagina 34: Specificaties
LVD-getest volgens EN 60730-1 en EN 60730-2-9, A1, EMC-getest volgens EN50082-1 en EN 60730-2-9, A2 DO3 en DO4 zijn max. 16 A relais. DO2, DO5 en DO6 zijn max. 8 A relais. Maximale belasting mag niet overschreden worden. Handleiding RS8EU210 © Danfoss 05-2008 AK-CC 450... -
Pagina 35: Bestellen
Externe display met plug voor directe verbinding 084B8574 Externe display met bedieningstoetsen en plug voor directe EKA 164B 084B8575 verbinding EKA 163A Externe display met schroefverbinding 084B8562 084B8563 EKA 164A Externe display met bedieningstoetsen en schroefverbinding AK-CC 450 Handleiding RS8EU210 © Danfoss 05-2008... - Pagina 36 Danfoss can accept no responsibility for possible errors in catalogues, brochures and other printed material. Danfoss reserves the right to alter its products without notice. This also applies to products already on order provided that such alternations can be made without subsequential changes being necessary in specifications already agreed.
