Kleminrichting voor verti-
cale montage
Verticale sensormontage
Kleminrichting KV31 • Voor leidingen met ø 400 ... 600 mm
2
Montage
Houd de handleidingen aan van de bijbehorende sensor MINITRAC
en de stralingsbronbehuizing.
Houd de volgende montage-instructies aan:
•
Monteer eerst de kleminrichting, dan pas de sensor en de stra-
lingsbronbehuizing.
•
De pijluitsparing in de klem (zijde stralingsbronbehuizing) en het
transportoog van de stralingsbronbehuizing moeten na de mon-
tage in dezelfde richting wijzen (A)
•
Let erop, dat de beide klemmen (4 en 7) van de kleminrichting
parallel tot elkaar staan. Meet daarvoor de afstanden van de
klemmen tot elkaar
•
Om lichamelijk letsel te voorkomen, kort u de schroefdraadstan-
gen (1) van de kleminrichting na de montage af op een passende
lengte

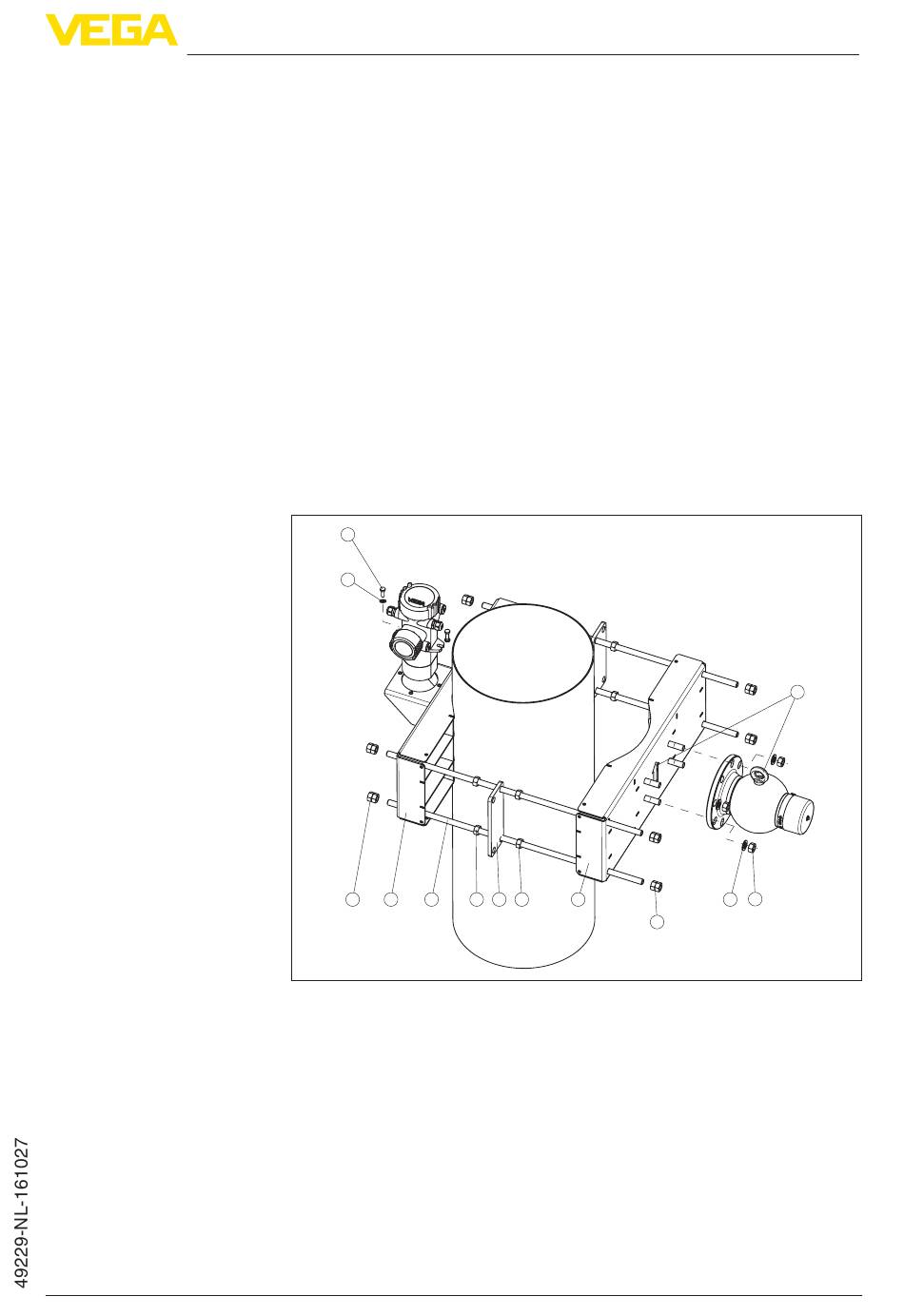

Monteer de kleminrichting conform de volgende montagetekening:
6
5
2
7
1
Fig. 3: Kleminrichting KV 31 met verticaal gemonteerde sensor
1
Draadstangen M16 x 800 mm (M16 x 31.5 in), (4 stuks)
2
Zeskantmoeren M16 (28 stuks)
3
Vulringen voor M16 (4 stuks)
4
Klem - zijde stralingsbronhouder (1 stuks)
5
Vulringen voor M8 (2 stuks)
6
Zeskantbouten M8x25 (2 stuks)
7
Klem - sensorzijde (MINITRAC), (1 stuks)
8
Fixeerplaten (2 stuks)
A Pijluitsparing van de klem en de ringbout wijzen in dezelfde richting
2
8
2
4
2 Montage
A
2
3
2
5
