3.2
Afmetingen
KV 31 - voor verticale sensormontage

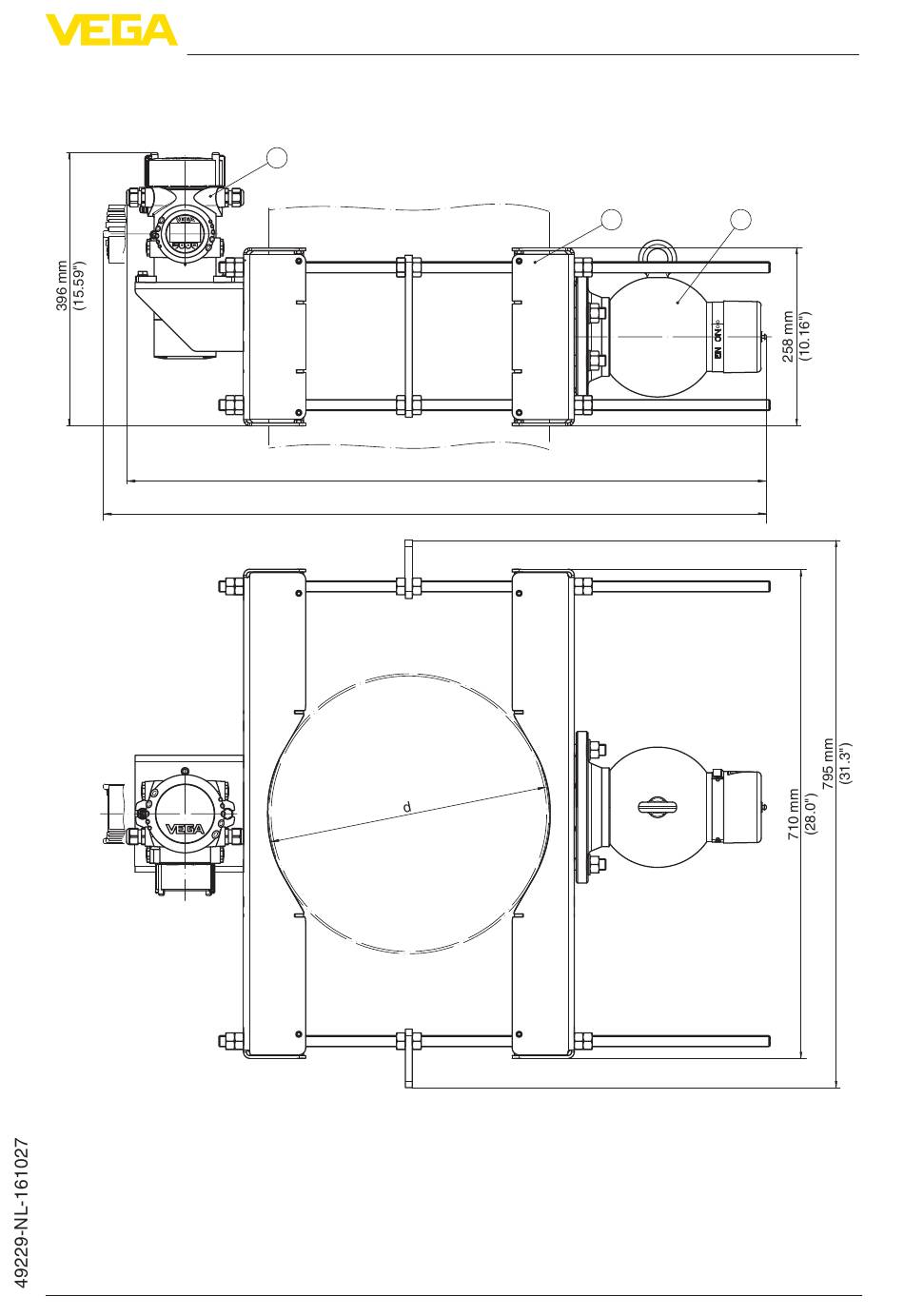

Fig. 5: Kleminrichting met verticaal gemonteerde sensor
1
Niveausensor MINITRAC
2
Kleminrichting - KV 31
3
Stralingsbronbehuizing VEGASOURCE
L1 = totale lengte van het meetsysteem (zie volgende tabel)
L2 = totale lengte van het meetsysteem - 90° gedraaid (zie volgende tabel)
d
= leidingdiameter (zie volgende tabel)
Kleminrichting KV31 • Voor leidingen met ø 400 ... 600 mm
1
L1
L2
2
3
3 Bijlage
9
