Vloeistof retour vanuit pistool

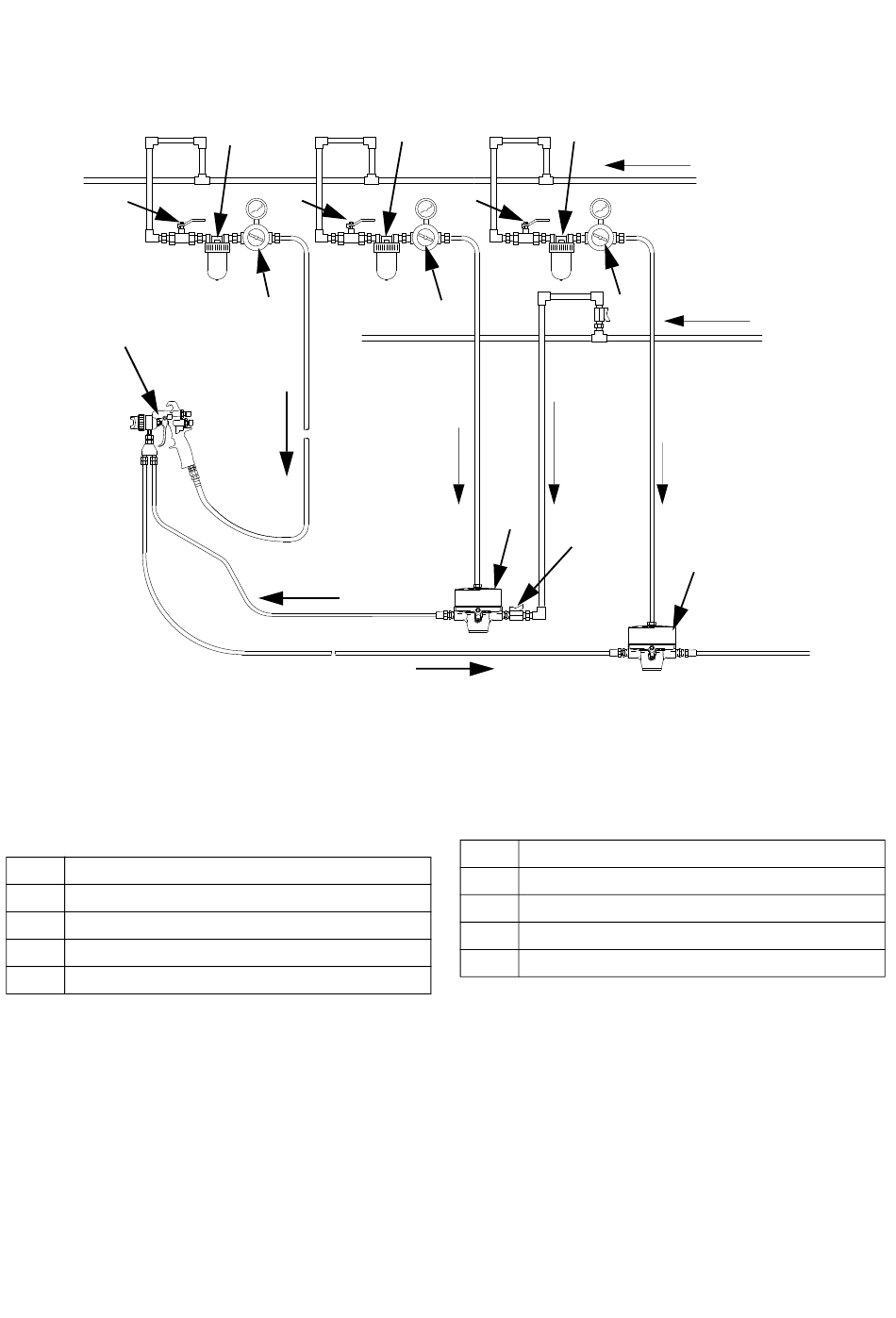

Fig. 6. Pneumatische vloeistofdrukregelaar en tegendrukregelaar voor lagedruksysteem met circulatie
Legende
A
Luchtleidingfilter
B
Zelfontlastende luchtafsluiter
C
Luchtregelaar voor de pomp en pistool
E
Vloeistofregelaar
F
Luchtspuitpistool
10
A
B
C
Lucht naar
pistool
Lucht naar
vloeistofregelaar
Vloeistof
naar pistool
A
B
G
Vloeistof
E
G
Luchtregelaar voor vloeistofregelaar
H
Vloeistofafsluiter
J
Tegendrukregelaar
K
Luchtregelaar voor tegendrukregelaar
Y
Aardedraad van de pomp
A
Lucht
Vloeistof
K
Lucht naar
tegendrukr
egelaar
H
J
TI1768A
