Voorbeeldconfiguratie
Het volgende toont hoe de Scherminstellingen kunnen worden ingesteld voor een videopaneelconfiguratie
met 1 VIP Drive 43Nova en 120 videopanelen die 128x128 pixels zijn.
1.
Stel de
Kastrijhoeveelheid
2.
Stel de
Kastkolomhoeveelheid
3.
Stel de
Poort 1 Kasthoeveelheid
4.
Stel de
Gegevensstroom
naar rechts, één naar beneden, helemaal naar links, één naar benden en daarna herhaalt.
5.

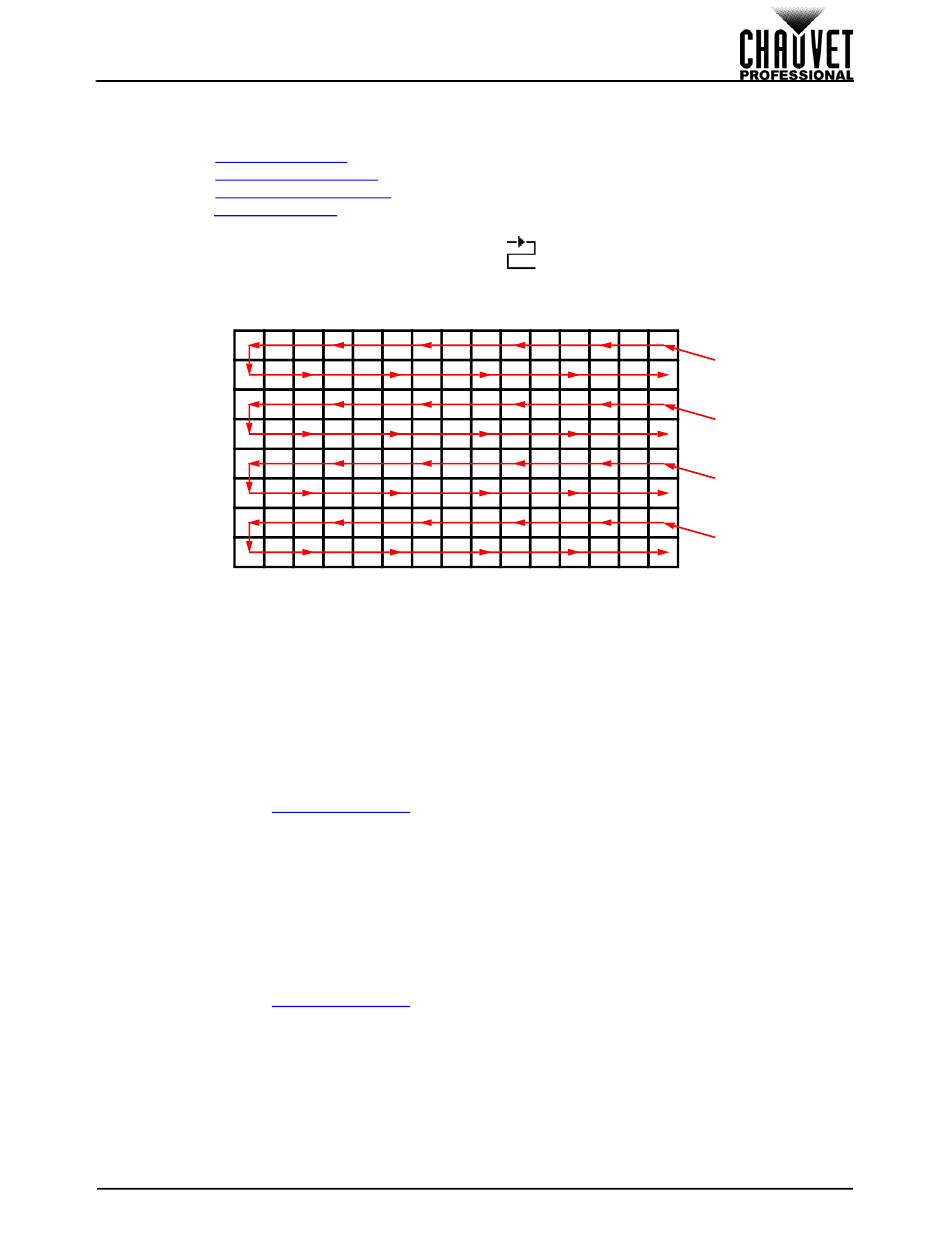

Sluit de panelen zoals in onderstaand schema:
MAP Functie
Met de knop <MAP> gaat u niet alleen direct naar het menu Scherminstellingen, maar het schakelt ook de
functie MAP in. Wanneer de knop <MAP> brandt, tonen alle panelen die zijn aangesloten op de VIP Drive
43Nova hun Poortnummer (Port:1–4) en paneelnummer (#01–#_ _).
Ingangsinstellingen
De ingangsinstellingen maken mogelijk dat een aangepaste resolutie en verversingssnelheid of een
voorgedefinieerde resolutie wordt geselecteerd. Om naar het menu Scherminstellingen te gaan:
1.
Druk op de knop <MENU> of <MENU/ENTER> om naar het menu te gaan.
2.
Draai aan de knop <MENU/ENTER> totdat Input Settings is geselecteerd.
3.
Druk op de knop <MENU/ENTER>.
Vooringestelde resolutie
Deze opties selecteert uit één van 8 voorgedefinieerde resoluties voor de ingang.
1.
Naar het menu
Ingangsinstellingen
2.
Draai aan de knop <MENU/ENTER> totdat Preset Resolution is geselecteerd.
3.
Druk op de knop <MENU/ENTER>.
4.
Draai de knop <MENU/ENTER> met de knop mee of tegen de klok in om een resolutie-instelling
te selecteren, van 1024x768, 1280x1024, 1366x768, 1440x900, 1600x1200, 1920x1080,
1920x1200 of 2048x640.
5.
Druk op de knop <MENU/ENTER>.
Aangepaste resolutie
Deze optie definieert een aangepaste resolutie en verversingssnelheid voor de ingang. Om de wijzigingen in dit
menu permanent te maken, moet Apply (toepassen) worden geselecteerd in het menu Aangepaste resolutie.
Om naar het menu Aangepaste resolutie te gaan:
1.
Naar het menu
Ingangsinstellingen
2.
Draai aan de knop <MENU/ENTER> totdat Custom Resolution is geselecteerd.
3.
Druk op de knop <MENU/ENTER>.
VIP Drive 43Nova Gebruikershandleiding, Rev. 2
in naar 8.
in naar 15.
in naar 30. Hiermee kan elke poort 2 volledige rijen uitvoeren.
in naar het onderstaande pictogram, die start linksboven, gaat helemaal
Gezien vanaf de achterkant
gaan.
gaan.
Poort 1
Poort 2
Poort 3
Poort 4
120
