4.5. Stromingsweerstand bron circuits
De 44X0 Komfort verdelers zijn geschikt voor een debiet van 200 tot 1050 liter per uur.
Voor deze verdelers geldt een maximale werkdruk van 6 bar.

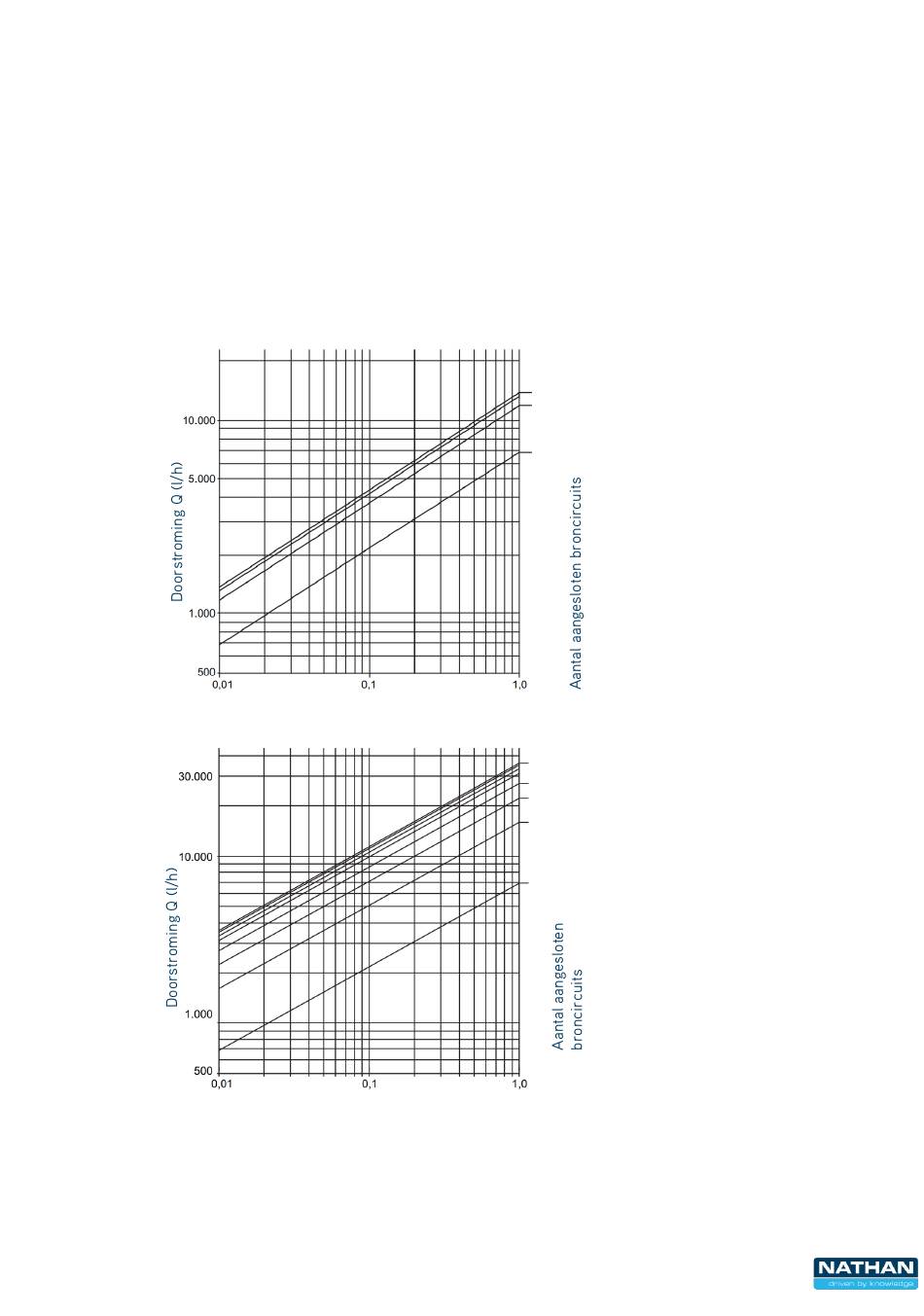

Onderstaande weerstandsgrafieken tonen het drukverlies (Δp) tegen de doorstroming (Q), bij 1 tot 8
aanvoer + retour segmenten (broncircuit, exclusief bronleiding). Tussen het aanvoer en retour
segment zit 100 mm bronleiding. Als medium is water van 18 °C gebruikt. De hand- en instelbare
debietafsluiters volledig geopend.
4410 verdeler:
Drukverlies Δp (bar)
4420 & 4430 verdeler:
Drukverlies Δp (bar)
8 circuits
2 circuits
1 circuit
8 circuits
4 circuits
3 circuits
2 circuits
1 circuit
10
