4.6. Spoelen, afpersen, vullen en ontluchten van de installatie
Na het plaatsen van de verdeler en het monteren van alle broncircuits, moet het systeem worden
gespoeld, op mechanische sterkte en dichtheid worden getest en met brine afgevuld en te worden
ontlucht.

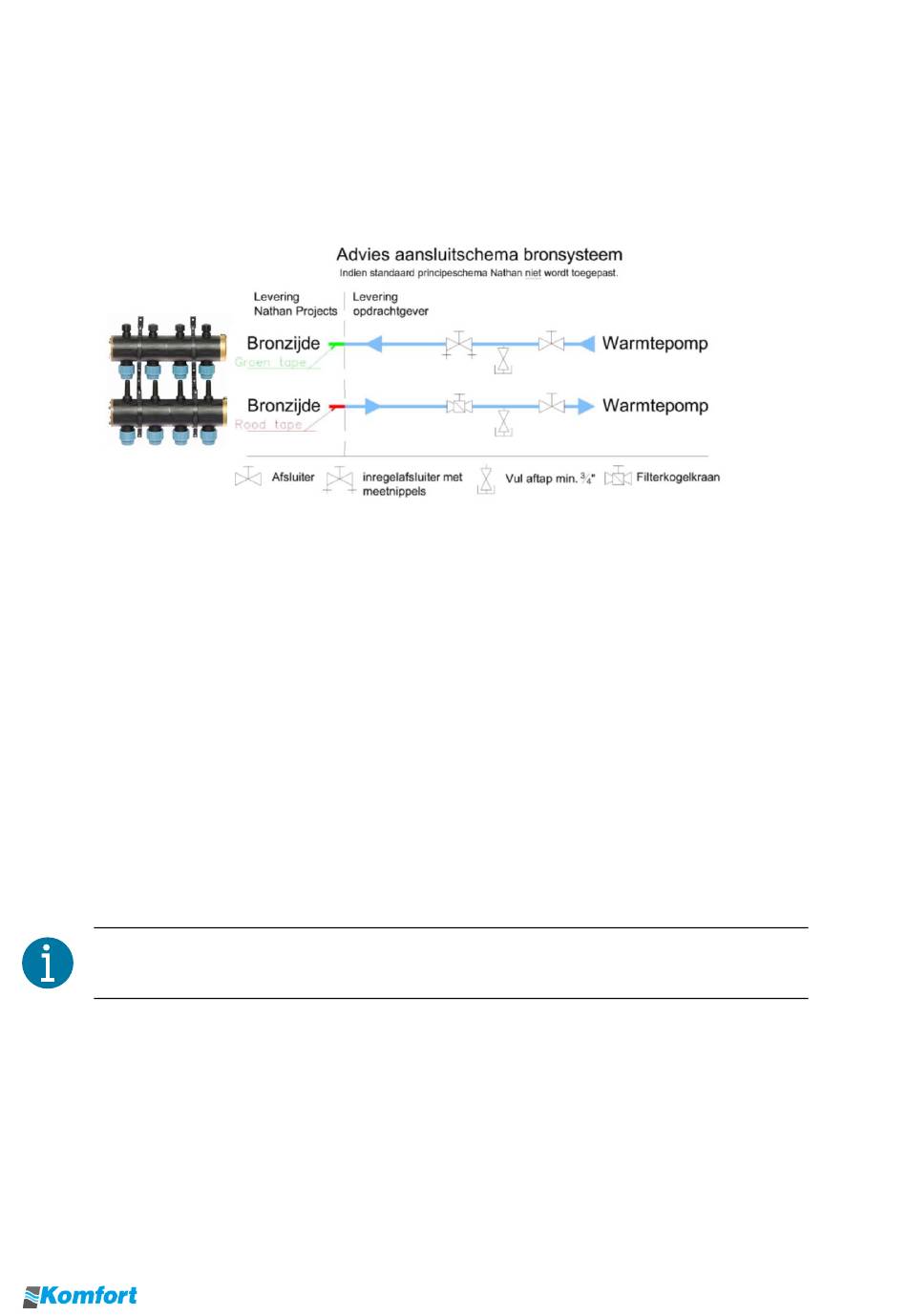

Hiertoe dienen in de aanvoer en retour leidingen van en naar de verdeler toe in beide
leidingsystemen een vul-aftapkraan gemonteerd te worden van minimaal ¾".
De verdeler en de aangesloten bronnen kunnen als volgt, met water, op druk getest worden:
A: Mechanische sterktetest:
1)
Breng het gehele leidingwerk op 5 bar;
2) Controleer op zichtbare lekkages;
3) Laat het geheel 10 minuten op druk staan;
4) Nadien is een drukdaling geaccepteerd van 0,3 bar (van 5,0 terug tot 4,7 bar);
5) Bij een lagere druk, lekkages opsporen en dichten: Sterktetest opnieuw uitvoeren.
B: Dichtheidsbeproeving:
1)
Breng het gehele leidingwerk op 1 bar;
2) Controleer op zichtbare lekkages;
3) Bij individuele woningen: Laat het geheel 30 minuten op druk staan, of;
Bij utiliteit / collectieve systemen: Laat het geheel 60 minuten op druk staan;
4) Nadien is een drukdaling geaccepteerd van 0,1 bar (van 1,0 terug tot 0,9 bar)
5) Bij een lagere druk, lekkages opsporen en dichten: Dichtheidsbeproeving opnieuw uitvoeren.
Indien er lekkage is tussen de groepen (verdeler segmenten), neem dan contact op met Nathan.
Onder geen beding de M8 moeren aandraaien, hetgeen tot blijvende schade kan leiden, waarmee de
garantie vervalt!
Na afvullen met brine moet het systeem (op het hoogste punt!) ontlucht worden. Dit punt kan op de
warmtepomp zijn of een ontluchtingspunt speciaal aangebracht op het hoogste punt in het (primaire)
systeem.
11
