6.4.4. Isolatie meten – STRING-modus
• De maximale stroom die gemeten kan worden door het instrument is 15 A.
Zorg voor u isolatiemetingen uitvoert in de modus STRING, altijd voor dat
het instrument aangesloten is op 1 STRING en niet op meerdere parallel
geschakelde strings, om schade aan het instrument te voorkomen.
• Koppel de string die wordt getest ALTIJD los van de omvormer voordat de
tester wordt aangesloten.
1. Selecteer met de pijltoetsen (,) MΩ. De display toont
het scherm hiernaast.
2. Druk op de ENTER-toets, activeer Settings en wijzig
eventueel de gewenste parameters (zie paragraaf 5.4).
De volgende parameters worden op het scherm
weergegeven:
Ins. Test geselecteerde testspanning (250, 500 of
1000 V DC)
Ri min minimale drempel voor isolatiemeting
Mode Meetmodus: STRING
Vtest werkelijke testspanning
Rp de uiteindelijke waarde van de meting die
verkregen is door de parallel van de waarden van
Ri(+) en Ri(-) die door het instrument vergeleken
wordt met de drempel Ri min.
-toets toegang tot de tweede pagina met de
gemeten waarden voor de spanningen VPN, VEP en
VEN
Sluit het instrument aan op de te testen string/PV-paneel en op de hoofdaarde van het
3.
systeem zoals afgebeeld. Sluit in het bijzonder de negatieve connector van het
fotovoltaïsche veld aan op terminal N en de positieve connector van het veld op
terminal P.

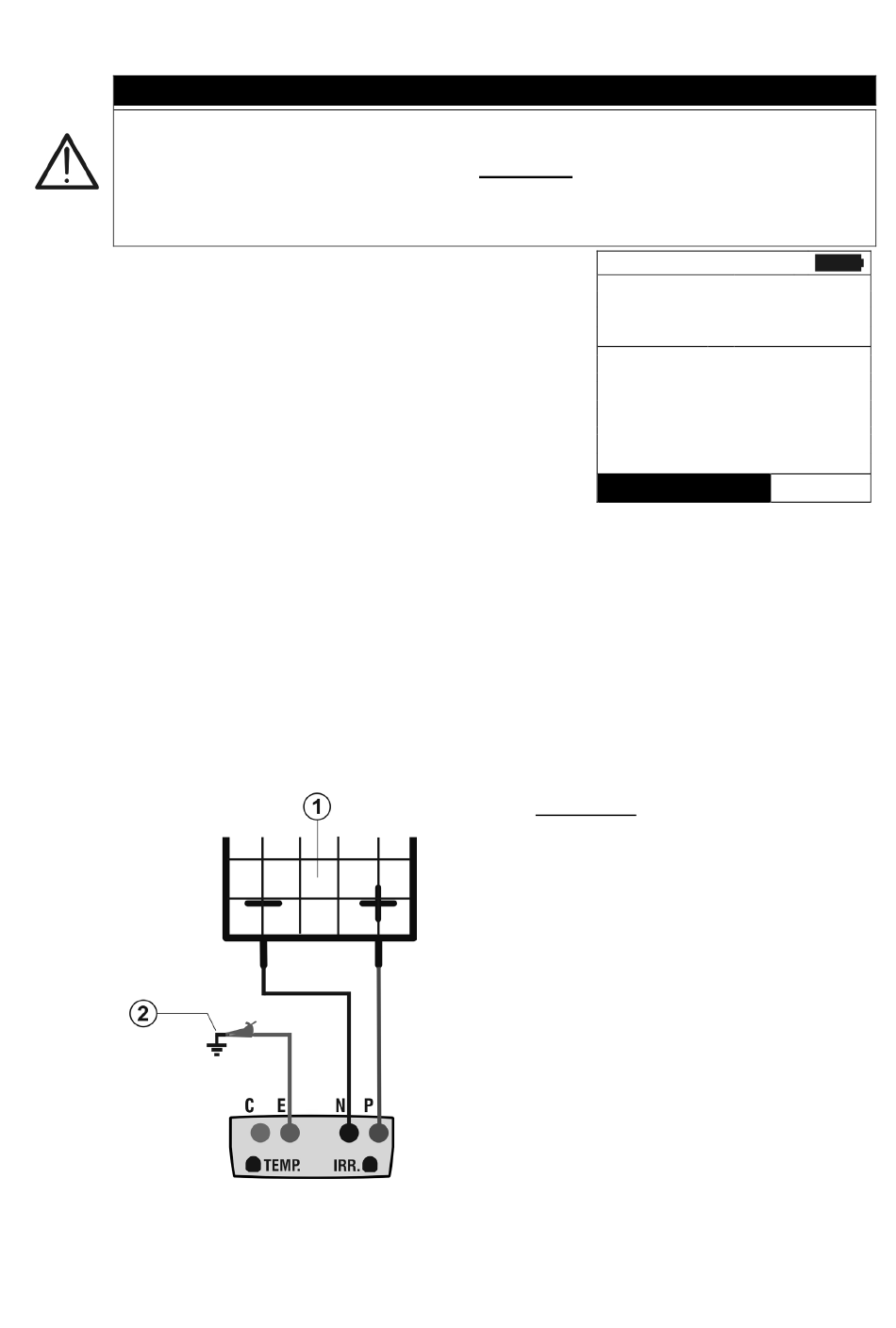

Fig. 12: Instrumentaansluiting voor isolatiemeting in STRING-modus
WAARSCHUWING
LEGENDA:
E:
P:
N:
1. ongeaard PV-paneel/string
2. hoofdaarde systeem
NL - 43
15/05/12 15:34:26
I n s . T e s t
:
1 0 0 0
R l m i n
:
1 . 0
M o d e
:
S t r i n g
V t e s t
- - -
R p
- - -
Selection
groene kabel
rode kabel
zwarte kabel
V
M Ω
V
M Ω
MΩ
