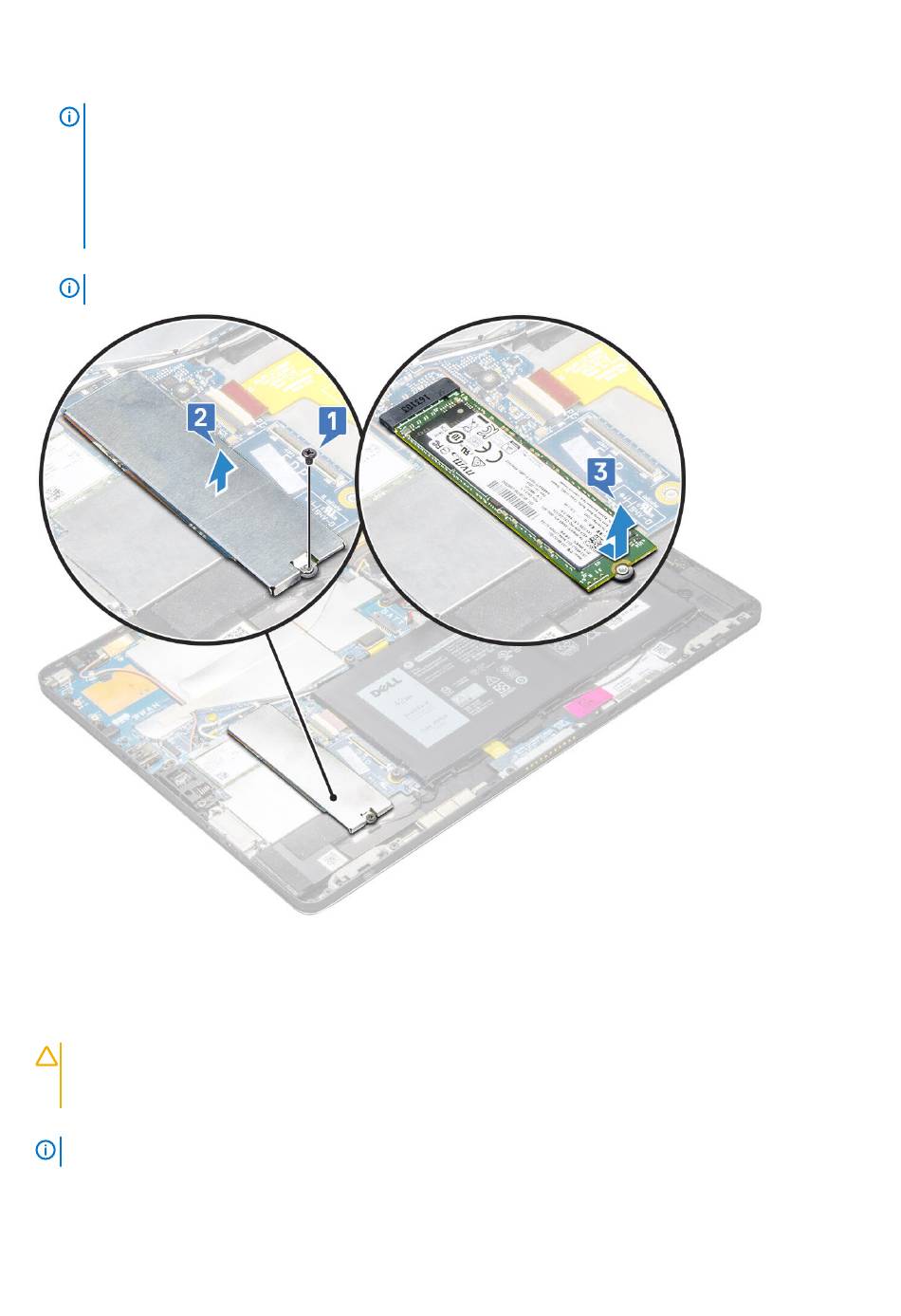

a) Verwijder de M2x2.5-schroef waarmee het SSD-shield is bevestigd [1].
b) Verwijder het SSD-schild uit de tablet [2].
OPMERKING:
•
Voor modellen geleverd met M.2 2280-SSD's, vereist de SSD dat een afscherming over de SSD wordt
geplaatst.
•
Er zijn vijf klemmen vlak bij de sleuf voor de M.2 2280-SSD op het Latitude 5290 2-in-1-moederbord.
•
Voor modellen geleverd met M.2 2230-SSD's, vereist de SSD dat een houder over de SSD wordt geplaatst om
deze op zijn plaats te houden.
c) Schuif en til de SSD-module uit de sleuf op de tablet [3].
OPMERKING:
De SSD-module plaatsen
1. Plaats de SSD-module in de connector op de systeemkaart.
2. Plaats het SSD-schild op de SSD-module.
WAARSCHUWING:
te plaatsen. Zorg ervoor dat u de klemmen voorzichtig gebruikt aangezien de klemmen klein en kwetsbaar zijn. Bij
verkeerd gebruik kunnen de klemmen worden beschadigd en moet het schild worden vervangen.
3. Plaats de M2x2.5-schroef terug waarmee het SSD-schild wordt bevestigd.
OPMERKING:
Lijn het schild voorzichtig uit om schade aan de klemmen te voorkomen.
4. Plaats:
a)
Beeldschermpaneel
b)
uSIM/microSD
18
Onderdelen verwijderen en plaatsen
Zorg ervoor dat u de SSD-kaart NIET optilt onder een hoek van meer dan 15°.
Lijn de vijf klemmen uit met de klemgaten op de systeemkaart om het schild op de juiste manier
