Warmteafleidereenheid plaatsen

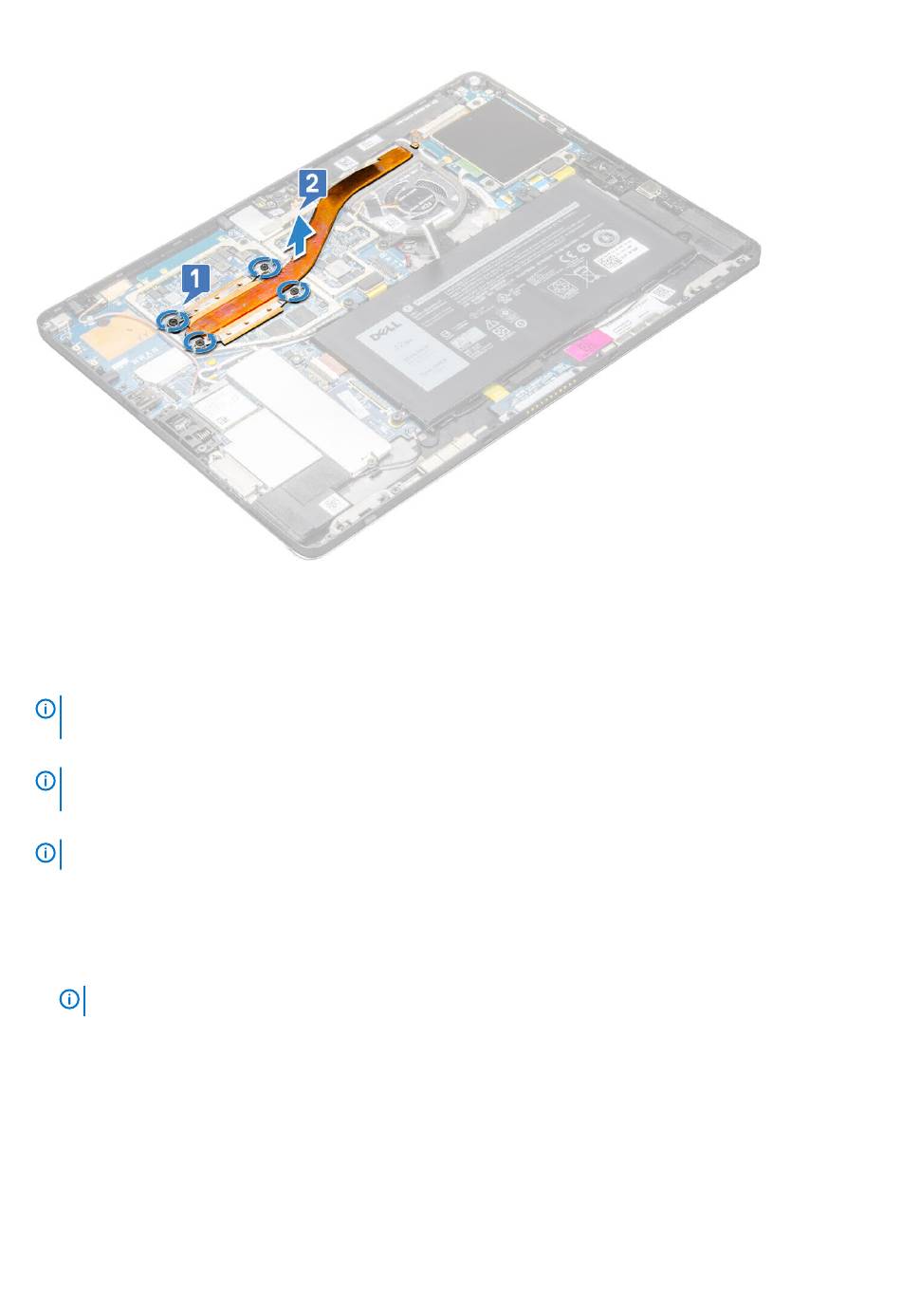

1. Lijn de warmteafleidereenheid uit met de schroefhouders op het moederbord.
2. Plaats de M2x2.5-schroeven terug waarmee de warmteafleider aan het moederbord wordt bevestigd.
OPMERKING:
Draai de schroeven op de systeemkaart vast in de volgorde van de indexnummers [1, 2, 3, 4], zoals
aangegeven op de warmteafleider.
3. Verwijder de afdekschilden op de warmteafleidereenheid.
OPMERKING:
Bevestig de zwarte tape / de kopertape waarmee de IR-camerakabel is vastgezet op het model dat
wordt geleverd met IR-camera (optioneel).
4. Plaats de afdekschilden terug op de warmteafleidereenheid.
OPMERKING:
De afdekschilden kunnen breken als daar niet voorzichtig mee omgegaan wordt.
5. Breng de geleidende tape aan om de afdekschilden te bevestigen.
6. Plaats:
a)
beeldschermpaneel
b)
batterij
c)
uSIM-/microSD-kaart
OPMERKING:
7. Volg de procedure in
Nadat u aan uw tablet hebt
Naar voorzijde gerichte camera
De camera aan de voorkant verwijderen
1. Volg de procedure in
Voordat u aan de tablet gaat
2. Verwijder de volgende onderdelen:
uSIM-kaart is alleen geplaatst op tablets die worden verzonden met WWAN-module.
gewerkt.
werken.
Onderdelen verwijderen en plaatsen
27
