3.2 Productoverzicht (Binnenkant)
1.
Antenne
2.
Voedingskaart (Onderkant)
3.
Meter
4.
RCBO (fabrikant: Zhejiang Chint Electrics
Co.,Ltd, model: NB310L, specificaties: AC400 V,
40 A, 3P+N, Type A 30 mA, -35 °C~+70 °C)
5.
Lastscheider
6.
Bevestigingsplaat
KENNISGEVING

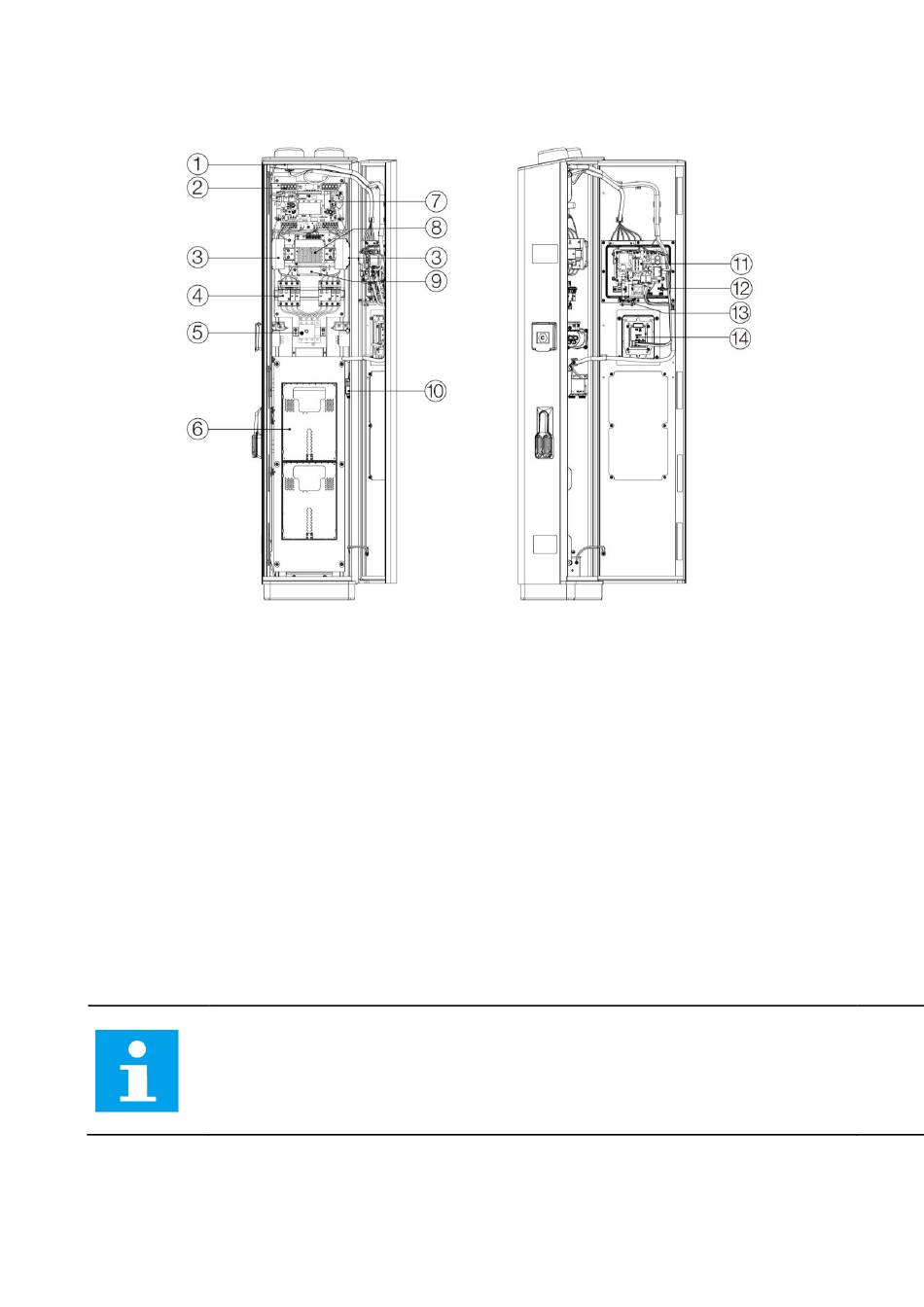

In de bovenstaande afbeelding beschrijft links de binnenkant van het laadstation en
toont rechts de binnenkant met de deur.
7.
8.
9.
10.
11.
12.
13.
14.
7
Vermogensregelingsbord
Hulpvoeding
Koelventilator
Ethernet-poort/RS485
Klemmenblok
TCU
NFC
SIM-kaartsleuf
POS-terminal (optioneel)
