Dimactoren uit de MIX2-serie DMG 2 T
7 BIJLAGE
7.1 Toepassing van de functie Soft schakelen
7.1.1 Algemeen
De functie Soft schakelen is een cyclus die bestaat uit inschakelen, omhoogdimmen,
gewenste lichtsterkte behouden, omlaagdimmen en uitschakelen.

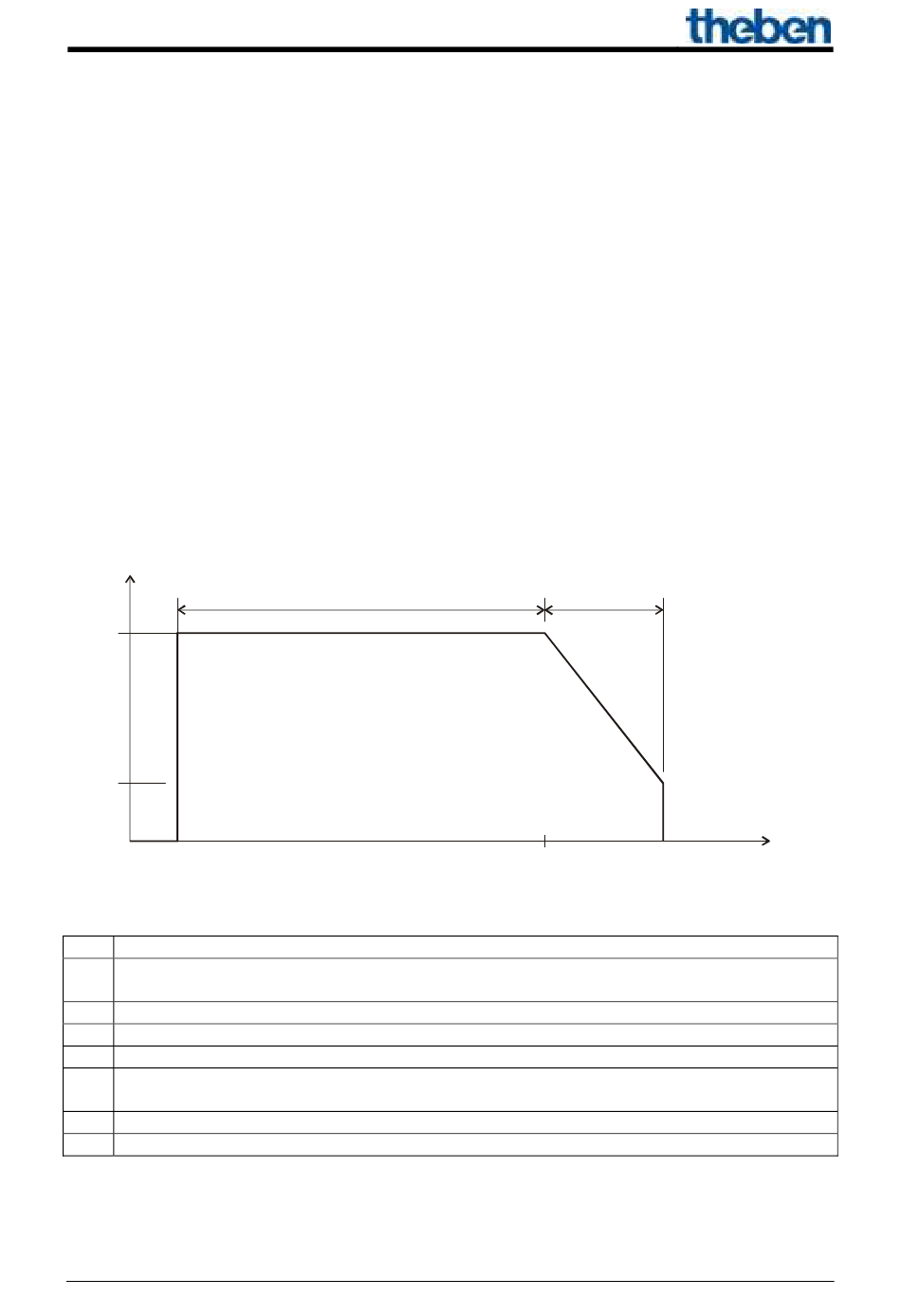

7.1.2 Soft AAN voor trappenhuisverlichting
Voor een trappenhuisverlichting wordt de volgende functie aanbevolen:
Bij indrukken van de verlichte knop: volle lichtsterkte.
Na afloop van de gewenste tijd: langzaam omlaagdimmen en uitschakelen.
P
100 %
Val.
t1 = 0s
Min.
0 %
A/B
A
Knop zendt Soft AAN-telegram.
t1
De tijd voor Soft AAN is gelijk aan 0, d.w.z. de functie „langzaam omhoogdimmen" is
gedeactiveerd
B
De lichtsterkte wordt direct op de geparametreerde waarde volgens Soft AAN ingesteld
t2
Afloop van de geparametreerde tijd tussen Soft AAN en Soft UIT*
t2+ t2 werd evt. door een nieuw Soft AAN-telegram verlengd
C
t2 resp. t2+ is afgelopen of Soft UIT-telegram werd ontvangen:
Begin van de Soft UIT-fase
t3
De lichtsterkte wordt binnen de geparametreerde tijd voor Soft UIT geleidelijk verlaagd
D
t3 is afgelopen, de geparametreerde Minimumlichtsterkte is bereikt en wordt tot 0% gedimd
* Soft UIT via geparametreerde tijd of via Soft UIT-telegram.
Het licht kan met een Soft UIT-telegram worden uitgeschakeld resp. met een
Soft AAN-telegram worden nagetriggerd.
Stand: Apr-20 (wijzigingen voorbehouden)
t2 / t2+
t3
C
D
Pagina
t(h)
47
74
van
