CS7501 Installatie en Programmeerhandleiding
Witte draad
rechts
Interconnectieprintje

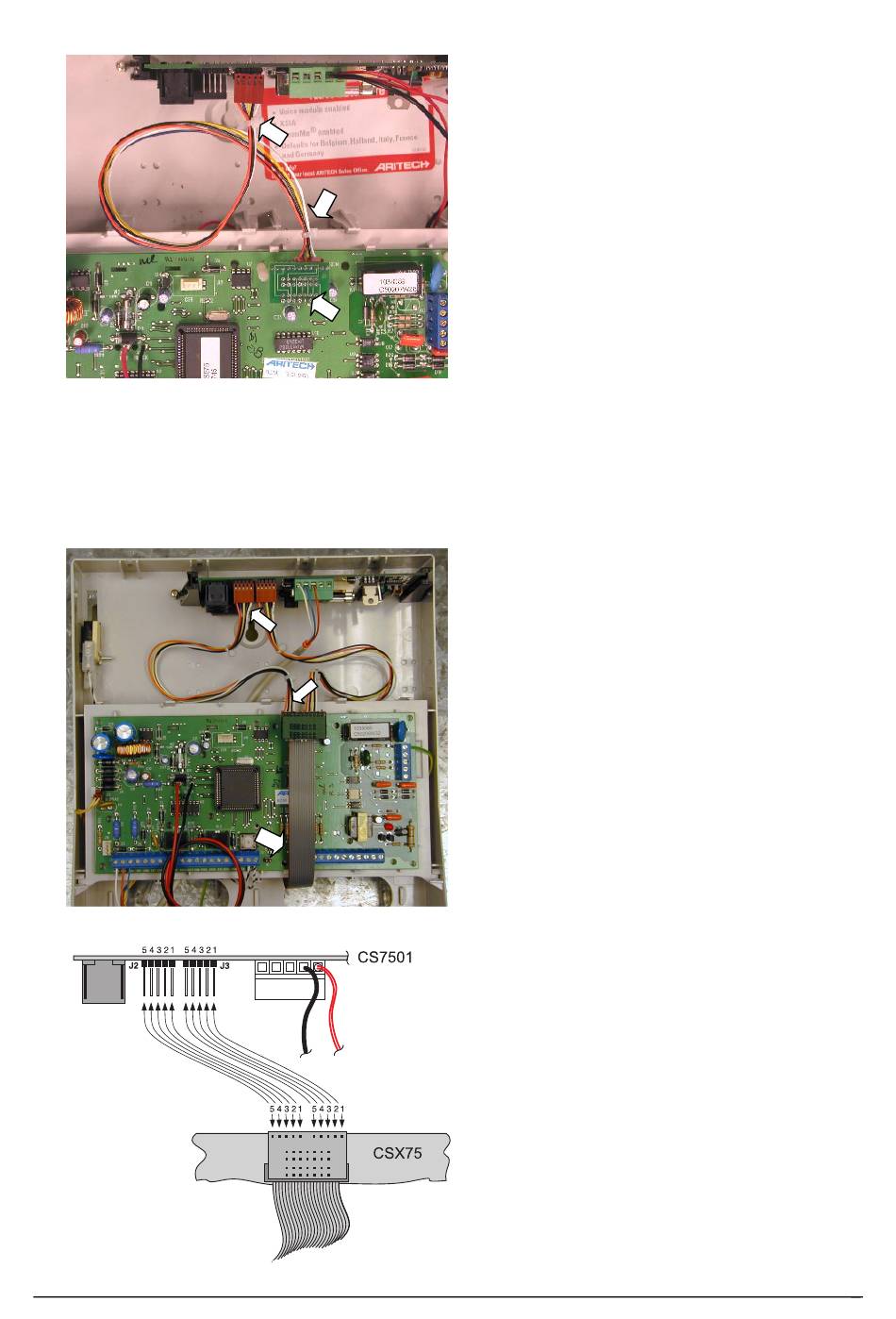

5. Druk het interconnectieprintje geleverd bij de
kiezer tbv up/downloading en audio listen-in op
de pennen van audio uitbreidingconnector J17
van het controlepaneel. Let erop dat het printje
goed en niet verschoven op de connector
wordt geplaatst. Het printje moet zo op de
connector worden geplaatst dat de 2 x 5-
enkelvoudige connectoren met de gekleurde
kabel erop aan de bovenzijde van de
controlepaneelprint komt te zitten. Sluit
vervolgens de andere zijde van de gekleurde
kabel aan op de connector J3 van de CS7501.
Let erop dat de witte draad van de gekleurde
kabel op beide connectoren aan de rechterzijde
zit. Zie aanduiding in foto. Indien u geen
gebruik maakt van de CS534 module kunt u
verder gaan naar stap 8 en kunnen de
stappen 6 en 7 worden overgeslagen van de
montage instructie.
6. Om de CS534 aan te sluiten heeft u de flatcable
en het extra gekleurde kabeltje nodig die apart in
het extra zakje worden bijgeleverd. Sluit het
tweede gekleurde kabeltje aan op de linker
connector van het interconnectieprintje en de
andere zijde van het kabeltje op de connector J2
van de CS7501. Let erop dat de witte draad van
de gekleurde kabel op beide connectoren aan de
rechterzijde zit. Zie foto. Sluit vervolgens de
meegeleverde flatcable aan op de dubbele 8
polige connector van het het
interconnectieprintje. Let erop dat de gemerkte
draad van de flatkabel aan de linkerzijde zit.
