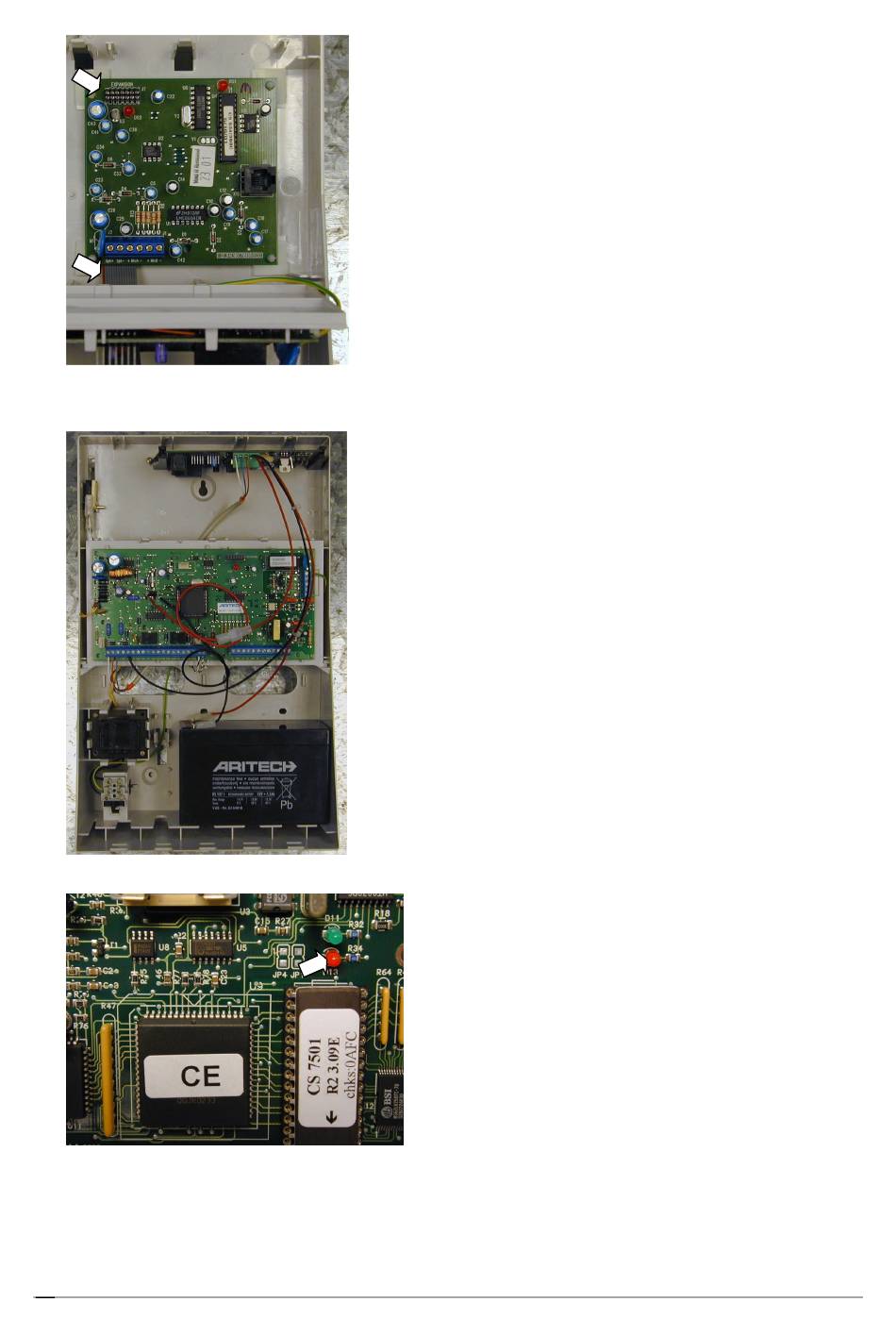

7. Klap vervolgens de controlepaneelprint naar
voren en plaats de CS534 met de bijgeleverde
plakstuds op de achterzijde van de behuizing
achter de controlepaneelprint. Sluit één zijde van
flatcable aan op de connector van het
interconnection printje. De andere zijde van de
flatcable, connector met pennen, moet via de
achterzijde (soldeerzijde) in de connector J7 van
de CS534 gedrukt worden (flatcable moet bij
connector worden omgevouwen). De gemerkte
draad van de flatcable moet aan de buitenzijde
van connector J7 komen te zitten. Zie aanduiding
in foto.
8. Sluit de zwarte voedingskabel vanaf de COM
aansluiting van de CS7501 op de COM aansluiting
van het controlepaneel. Eén van de twee rode
voedingskabels vanaf de CS7501 PWR+ aansluiting
is voorzien van een "male faston connector". Verbind
deze met de "female faston" connector van de rode
accudraad komende van het controlepaneel.
Verbind vervolgens de andere rode voedingskabel
voorzien van een "female faston" connector met de
de accu + aansluiting van de accu.
9. Nadat het paneel op spanning is gezet zal de rode
LED op de CS7501 regelmatig knipperen indien
deze correct communiceert met het controlepaneel.
