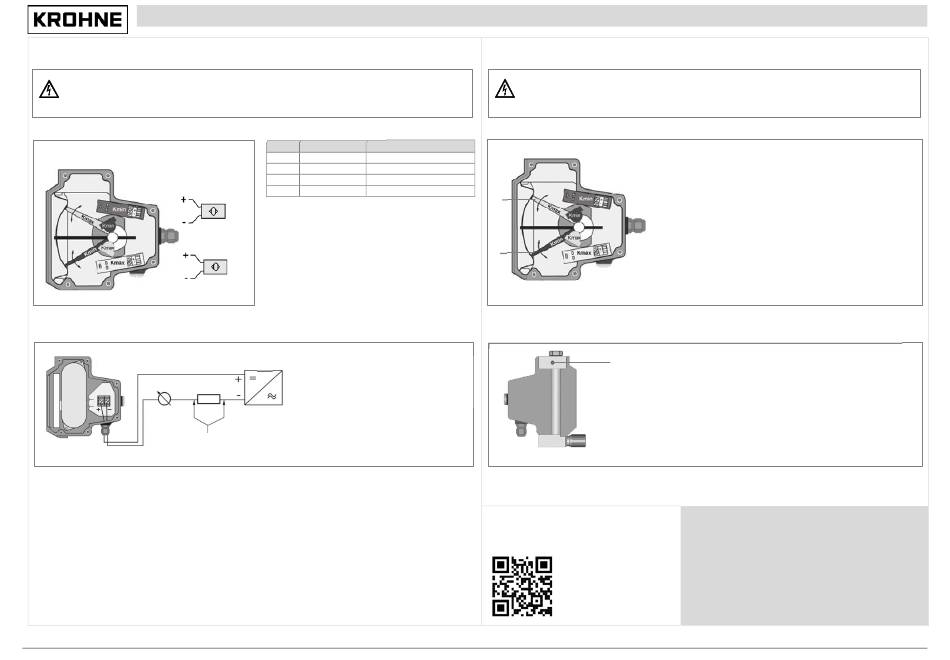

2 Elektrische aansluiting
Gevaar:
Alle werkzaamheden aan elektrische aansluitingen mogen uitsluitend worden uitgevoerd als de voeding
uitgeschakeld is.
Let op de spanningsgegevens op de typeplaat.
Neem de nationale voorschriften inzake elektrische installaties in acht.
Elektrische aansluiting van de NAMUR limietschakelaars K1/K2
Stroomvoorziening 8 VDC, meetsignaal 1 / 3 mA
4
3
2
1
Elektrische signaaluitgang M8E
1
3
4
07/2022 – 4009418301 - QS DK37 R01 nl
Contact
Contactaansluiting
4
Kmin +
Min plus
3
Kmin -
Min minus
2
Kmax +
Max plus
1
Kmax -
Max minus
2
1 Klemaansluiting
2 Stroomvoorziening 14,8...30 VDC
3 Meetsignaal 4...20 mA
4 Externe belasting, HART-communicatie
Gevaar:
Voor toestellen die zijn bedoeld voor gebruik in gevaarlijke gebieden, met een stofdichte behuizing, bevatten
de aanvullende instructies de bijzondere voorwaarden voor afdichting van de elektronicaruimte en voor de
kabelingang.
Instellingen van NAMUR-limietschakelaars K1/K2
Zet de wijzers op de gewenste limietwaarden als een MIN contact (1) of
MAX contact (2) langs de schaal.
Als de vaan van de wijzer in de vork komt, wordt er een alarm
2
geactiveerd. Als een geschikte versterker wordt gebruikt, wordt ook in
geval van kabelbreuk of kortsluiting een alarm geactiveerd.
1
Aardaansluitingen
Koppeling (M4 draadgat) van meeteenheid
Documenten en software downloaden
Scan de code op de typeplaat of scan de volgende
code en voer het serienummer in.
Contact
Selecteer uw land in de regio-/taalkiezer om uw lokale
KROHNE-contactgegevens te bekijken op:
