KROHNE DK 32 Instructieboekje
Verberg thumbnails
Zie ook voor DK 32:
- Handboek (56 pagina's) ,
- Technische instructies (40 pagina's) ,
- Aanvullende handleiding (28 pagina's)
Gerelateerde Handleidingen voor KROHNE DK 32
Samenvatting van Inhoud voor KROHNE DK 32

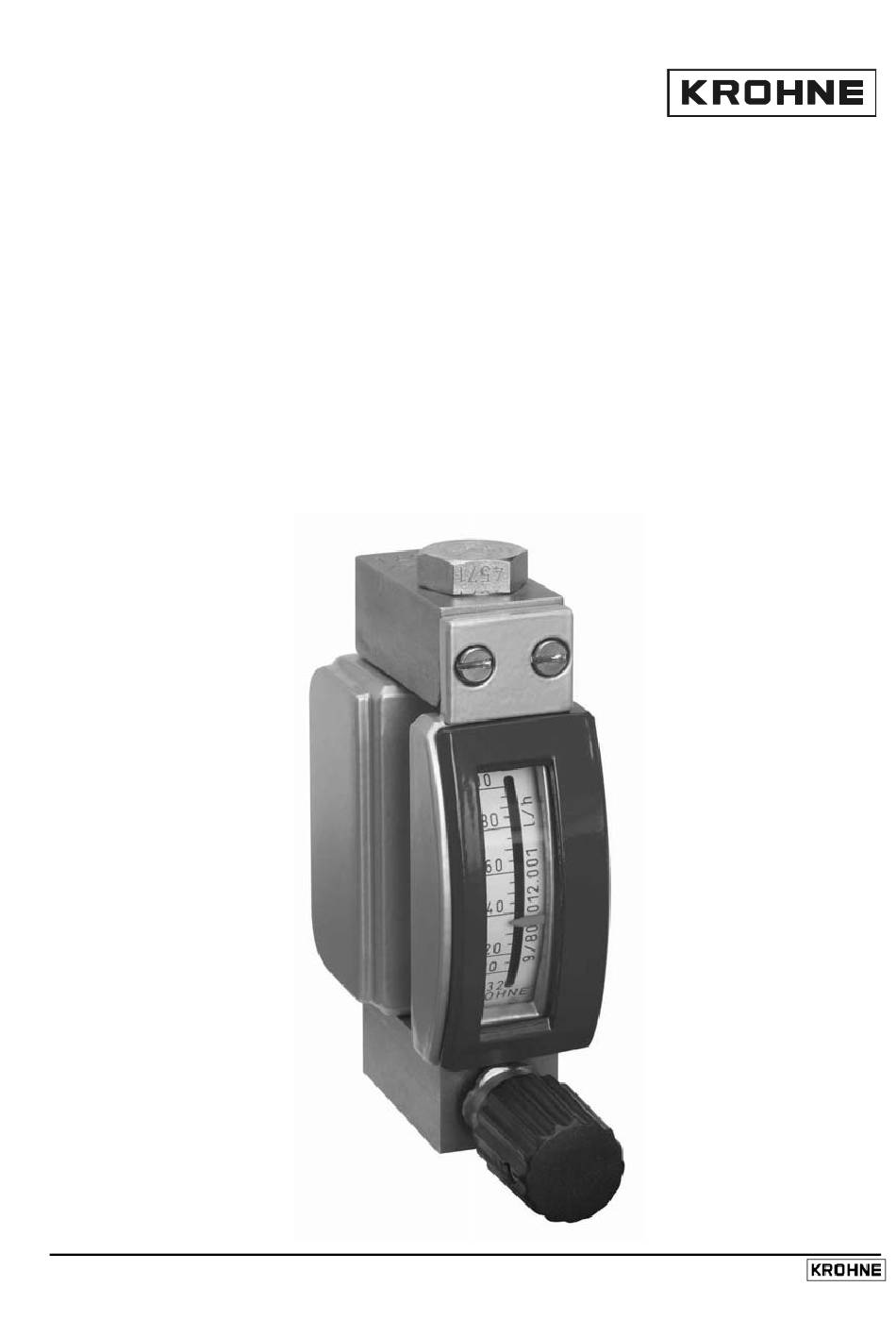

- Pagina 1 © KROHNE 01/2005 INSTRUCTIEBOEK METALEN - VLOTTERDEBIETERS DK 32 DK 34 KROHNE BELGIUM N.V. Brusselstraat 320 B - 1702 GROOT-BIJGAARDEN...
-
Pagina 2: Inhoudsopgave
Instellen van de limietschakelaar ..................12 Technische gegevens van de limietschakelaars ..............12 Verschildrukregelaar .......................13 Toepassingsbereiken ......................13 Debiettabellen, verschildrukregelaars ................13 Technische gegevens ......................14 Regelkarakteristieken......................14 Afmetingen .........................15 Wisselstukken ........................16 Onderhoud........................17 Terugsturen van debietmeter voor testen of herstelling naar KROHNE........ 19 Instructieboek DK 32 - 34... -
Pagina 3: Produktverantwoordelijkheid En Garantie
• Reiniging overeenkomstig werkvoorschriften • Calibratie rapport Note! Connections which can be removed easily, such as threaded connections, screw-on reducers, clamp connections, are not permitted in case of flammable or readily flammable media. Instructieboek DK 32 - 34... -
Pagina 4: Algemeen
Ingangsdruk regelaar Uitgangsdruk regelaar Alarmschakelaars 1 grensschakelaar 2 grensschakelaars Type van elektrische aansluiting Plugaansluiting Kabelgeleider Alternatief, grensschakelaar ATEX Grensschakelaar EC-getest Explosieprotectie Volgens Europese standaard Posities die niet gebruikt worden komen in de codering niet voor. Instructieboek DK 32 - 34... -
Pagina 5: Markering
PT max : Max. toelaatbare testdruk TS : Max. werktemperatuur PED : Directieven voor processtoestellen Tag No : Meetpuntnummer Bijkomende markeringen SO : Verkooporder positie KO : KROHNE referentie Vxxx… : Produktconfiguratie codering AC : Artikelcode Instructieboek DK 32 - 34... -
Pagina 6: Ped (Pressure Equipment Directive) Codering
Sterke magnetische velden kunnen tot afwijkingen van de gemeten waarde leiden. De installatie van meerdere toestellen in de onmiddellijke nabijheid van elkaar geeft geen noemenswaardige invloeden. Instructieboek DK 32 - 34... -
Pagina 7: Installatie En Start-Up
Vermijd condities (bv. solenoid kleppen) waarbij de vlotter kan versnellen tot aan de bovenste vlotterstof en mogelijk de metersectie kan schaden. • Open het naaldventiel (DK 32) en regel het gewenste debiet. De klepstang heeft een schroef klemprotectie (1). Debiettabellen Referentie condities: Water bij 20°C... -
Pagina 8: Materialen
Plugventiel dichting Viton Ventiel dichting Viton en PTFE Behuizing Gietaluminium Technische data DK 32 en DK 34 Nauwkeurigheidsklasse (VDI/VDE Code 3513, Sh. 2) Aansluitingen 1/4" NPT vrouwelijke draad Ermeto 6 of 8, Serto 6 of 8, Dilo, Gyrolok, Swagelok, G 1/4 Max. -
Pagina 9: Afmetingen En Gewichten
Indien verschillende meters naast elkaar geïnstalleerd zijn, hou rekening met de vrije ruimte. app. 50 (1.97'') 46 (1.81'') Om de limietschakelaars aan te passen dient het deksel geopend te worden. app. 44 app. 90 (3.54'') (1.73'') Instructieboek DK 32 - 34... -
Pagina 10: Limietschakelaars
M12x1,5 - diameter 8 tot 10 mm. Kabelkleuren Min + geel Min - Max + bruin Max - groen Reed-contactaansluting : Versie A Versie B bruin bruin blauw blauw geel/groen rood Aansluiting van 2-draadlimietschakelaar SB2-Z0 Instructieboek DK 32 - 34... - Pagina 11 Effective direction I LED red Switch S2 LB/LK recognition Effective direction II Switch S3 LB/LK recognition LED green Power LB : Line break LK : Line short-circuit * Safety-oriented isolating switching amplifiers are only single-channel! Instructieboek DK 32 - 34...
-
Pagina 12: Instellen Van De Limietschakelaar
SJ 2-S1N Technische gegevens Reed-contact Schakeltype Bistabiel Herhaalbaarheid < 5% van de volle schaal Verbrekingscapaciteit 12 V A Max. voedingsspanning 30 V = Max. stroom 0,5 A Protectiecategorie volgens EN 60529 / IEC 529 IP 65 Instructieboek DK 32 - 34... -
Pagina 13: Verschildrukregelaar
Verschildrukregelaar Verschildrukregelaars worden gebruikt (DK 32 alleen) om constante debieten te verzekeren in geval van veranderlijke in- en uitgangen werkdrukken. Minimum drukken zijn noodzakelijk voor de goede werking van de regelaars (zie regelaar- karakteristieken). Verschildrukregelaars zijn geen reduceerventielen ! Toepassingsbereiken... -
Pagina 14: Technische Gegevens
Max. toelaatbare werkingsdruk (bij 20°C) 64 bar Optie 100 bar Materiaal Roestvrijstaal 1.4404 Temperaturen Max. 80°C Optie 150°C Regelkarakteristieken Ingangsdrukregelaars, type RE en NRE Uitgangsdrukregelaars, type RA en NRA Ingangsdruk p [bar] Uitgangsdruk p [bar] Qv = actuele debiet Instructieboek DK 32 - 34... -
Pagina 15: Afmetingen
1/4''NPT app. app. (RE, NRE, RA, NRA) Ingang altijd onderaan 1/4''NPT t b tt Ingangsdrukregelaar RE, NRE 90 (3.54'') Oudere versie app. 28 (1.10") DK 32 met verschildrukregelaar worden geleverd zonder ellebogen aan de processzijde. Instructieboek DK 32 - 34... -
Pagina 16: Wisselstukken
............XG46041100 gasket for cone screw plug; FFKM ............XG46041200 float with magnet, SS 316 ti K1,2,3,4,6,8 ........XG46050100 float with magnet, SS 316 ti K5,7,9 ..........XG46050200 float with magnet, titanium K005 ..........XG46050300 Instructieboek DK 32 - 34... -
Pagina 17: Onderhoud
Leidingen onder druk moeten eerst drukloos zijn alvorens de meeteenheid te demonteren. Veiligheidsvoorzorgen moeten genomen worden in geval van agressieve media. Nieuwe dichtingen moeten altijd voorzien worden bij het terug monteren van de meeteenheid in de leiding. Instructieboek DK 32 - 34... - Pagina 18 Nota : Instructieboek DK 32 - 34...
-
Pagina 19: Terugsturen Van Debietmeter Voor Testen Of Herstelling Naar Krohne
Due to statutory regulations on environmental protection and safeguarding the health and safety of our personnel, KROHNE may only handle, test and repair returned devices that have been in contact with products without risk to personnel and environment.
