Elektrische Aansluitingen
6.3 EPS-blokdiagram (Off-grid)
De serie-omvormer heeft een EPS-functie (off-grid). Wanneer het
elektriciteitsnet wordt aangesloten, gaan de omvormeruitgangen door de
netpoort en wanneer het elektriciteitsnet wordt losgekoppeld, gaan de
omvormeruitgangen door de EPS-poort (off-grid).
De EPS-functie (off-grid) kan op een deel van de belasting aangesloten worden,
en kan ook gebruikt worden om aansluiting op alle belastingen te maken.
Raadpleeg het volgende diagram voor de bedrading.
Om compatibel te zijn met alle belastingen, hebt u een extra accessoire nodig.
Als u een oplossing nodig heeft, neem dan contact op met onze verkoopafdeling.
Ø

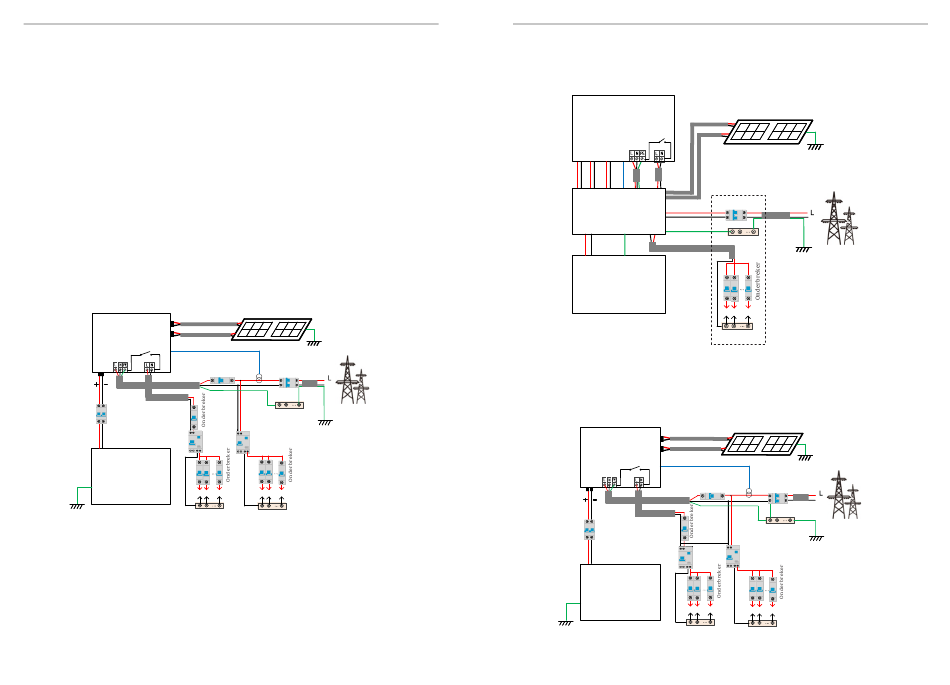

EPS-bedradingsdiagram (Off-grid)
Voor verschillende lokale bedradingsregels, raadpleegt u naar het
onderstaande diagram
Selecteer de juiste bedradingsmethode volgens de lokale bedradingsregels.
Diagram A: Nulleiding is gescheiden van PE-lijn en de gemeenschappelijke
belasting wordt aangesloten op de EPS-poort (off-grid); (Voor de meeste
landen)
PV 1
PV 2
Omvormer
CT
Onderbreker
BAT
Net
EPS (Off-grid)
Onderbreker
RCD
Batterij
EPS-belastingen (Off-grid)
N-BAR voor EPS-
belastingen (Off-grid)
40
Hoofdonderbreker
CT
N
PE
Net
E-BAR
RCD
Belastingen
N-BAR voor belastingen
Diagram B: Nulleiding is gescheiden van PE-lijn en de
gemeenschappelijke belasting is aangesloten op de EPS-poort
(off-grid); (Voor de meeste landen)
Omvormer
PV 1PV 2
BAT
CT
Net
EPS
(Off-grid)
Hoofdonderbreker
X1-Mate-doos
Batterij
Belastingen
N-BAR voor
belastingen
Diagram C: Nulleiding en PE-lijn worden gecombineerd en de
gemeenschappelijke belasting wordt aangesloten op de EPS-
poort (off-grid); (Van toepassing op Australië)
PV 1
PV 2
Omvormer
CT
Onderbreker
Net
EPS (Off-grid)
BAT
Onderbreker
RCD
Batterij
EPS-belastingen (Off-grid)
N-BAR voor EPS-
belastingen (Off-grid)
Elektrische Aansluitingen
N
PE
E-BAR
Net
Verdeeldoos
Hoofdonderbreker/RCD
CT
N
Net
E-BAR
RCD
Belastingen
N-BAR voor belastingen
41
