SolaX Power Network Technology (Zhejiang) Co., Ltd.
Auteursrechtverklaring
De auteursrechten van deze handleiding berusten bij SolaX Power Network Technology (Zhejiang)
Co., Ltd. Het is bedrijven en personen niet toegestaan deze handleiding op enigerlei wijze te
plagiëren, gedeeltelijk noch volledig te kopiëren (inclusief software enz.), noch te reproduceren of
te distribueren. Alle rechten voorbehouden. SolaX Power Network Technology (Zhejiang) Co., Ltd.
behoudt zich het recht voor op bindende interpretatie.
614.00235.02
Gebruikershandleiding

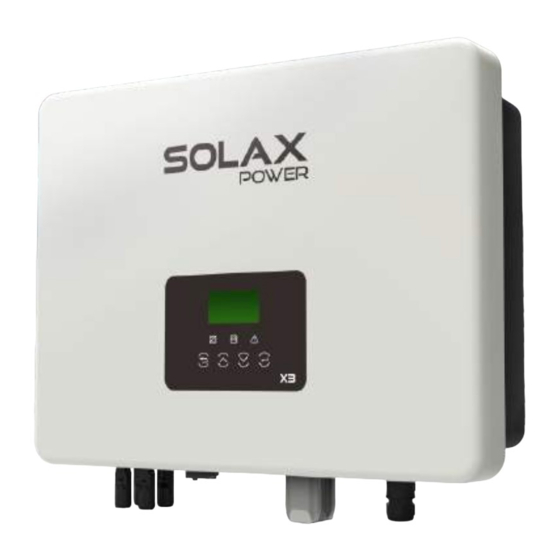

X3 Series
4,0kW - 10,0kW
NL
Advertenties
Inhoudsopgave
Gerelateerde Handleidingen voor SolaX Power X3 Series
Samenvatting van Inhoud voor SolaX Power X3 Series
- Pagina 1 SolaX Power Network Technology (Zhejiang) Co., Ltd. Auteursrechtverklaring De auteursrechten van deze handleiding berusten bij SolaX Power Network Technology (Zhejiang) Co., Ltd. Het is bedrijven en personen niet toegestaan deze handleiding op enigerlei wijze te plagiëren, gedeeltelijk noch volledig te kopiëren (inclusief software enz.), noch te reproduceren of te distribueren.
-
Pagina 2: Inhoudsopgave
Inhoud Inhoud 1 Opmerkingen over deze handleiding 1.1 Geldigheidsbereik 1.2 Doelgroep 1.3 Gebruikte symbolen 2 Veiligheid 2.1 Passend gebruik 2.2 Belangrijke veiligheidsvoorschriften 2.3 Verklaring van symbolen 2.4 CE-richtlijnen 3 Introductie 3.1 Basisfuncties 3.2 Aansluitklemmen van omvormer 3.3 Afmetingen 4 Technische gegevens 4.1 DC-ingang 4.2 AC-ingang 4.3 Rendement, veiligheid en bescherming... -
Pagina 3: Opmerkingen Over Deze Handleiding
7.1 Verhelpen van problemen 7.2 Routineonderhoud 1.1 Geldigheidsbereik Deze handleiding maakt integraal deel uit van X3 Series. Ze beschrijft de montage, installatie, inbedrijfstelling, het onderhoud en het verhelpen van storingen aan het 8 Buitenbedrijfstelling product. Lees ze zorgvuldig alvorens de installatie in gebruik te nemen.. -
Pagina 4: Veiligheid
AC-voorziening (aan de overbelastingsbeveiliging van de verbruiker), tussen 2.1 Passend gebruik de omvormer en het meter/distributiesysteem; overspanningsbeveiliging De X3 Series zijn PV-omvormers die de gelijkstroom van een PV-generator in (testimpuls D1) voor signaalleiding overeenkomstig EN 61632-1. wisselstroom omzetten en in het elektriciteitsnet injecteren. -
Pagina 5: Belangrijke Veiligheidsvoorschriften
Raak wanneer het apparaat in bedrijf is uitsluitend het onderste vervangen onderdelen. Zie Garantie voor instructies over de garantieservice. deksel van de behuizing aan. Pogingen om zelf de omvormer X3 Series te onderhouden kunnen leiden tot elektrische schokken of brandgevaar en zullen uw garantie ongeldig maken. Opgelet! -
Pagina 6: Aardverbinding En Lekstroom
Veiligheid Veiligheid Aardverbinding en lekstroom Symbolen op de omvormer Symbool Verklaring • De uiteindelijke toepassing moet de aardleiding bewaken door een aardlekschakelaar met een verliesstroom Ifn ≤ 240 mA die de schakelaar automatisch uitschakelt bij een Bedrijfsdisplay. storing. • Er ontstaan DC-differentiaalstromen (veroorzaakt door isolatiewaarde en door vermogens van de PV-generator). -
Pagina 7: Ce-Richtlijnen
Hartelijk dank voor uw aankoop van een omvormer X3 Series van SolaX. gebruiken en onderhouden van het apparaat. Niet-naleving kan leiden tot De omvormer X3 Series is een van de beste omvormers die er op de markt lichamelijk letsel of dood, of schade aan het apparaat. Lees deze instructies te vinden zijn, voorzien van de allernieuwste technologie, kostenefficiënt en... -
Pagina 8: Afmetingen
Introductie Technische gegevens 4. Technische gegevens Item Omschrijving DC-schakelaar (optioneel) 4.1 DC-ingang Slimme stekker (optioneel) X3-4.0-T-D/ X3-5.0-T-D/ X3-6.0-T-D/ X3-7.0-T-D/ X3-8.0-T-D X3-9.0-T-D/ X3-10.0-T-D/ X3-4.0-S-D/ X3-5.0-S-D/ USB voor upgrade Model X3-4.0-T-N X3-5.0-T-N X3-6.0-T-N X3-7.0-T-N X3-8.0-T-N X3-9.0-T-N X3-10.0-T-N X3-4.0-S-N X3-5.0-S-N AC-connector Max. aanbevolen DC-vermogen [W] 5200 6500 7800... -
Pagina 9: Rendement, Veiligheid En Bescherming
X3-4.0-T-N X3-5.0-T-N X3-6.0-T-N X3-7.0-T-N X3-8.0-T-N X3-9.0-T-N X3-10.0-T-N X3-4.0-S-N X3-5.0-S-N Inverter+BMU Afmetingen [B/H/D](mm) 534*419*179 Afmetingen van verpakking 600*540*355 [B/H/D](mm) Nettogewicht [kg] Brutogewicht [kg] X3 Series 4.0KW-10.0KW Installatie Wandmontage -25~+60 (vermindering bij 45) Bedrijfstemperatuurbereik [℃] -25~+60 Opslagtemperatuur [℃] Item Aantal Omschrijving Relatieve luchtvochtigheid 0%~100%, geen condensatie... -
Pagina 10: Voorzorgsmaatregelen Voor Installatie
Installatie Installatie 5.3 Voorzorgsmaatregelen voor installatie 5.4 Installatiestappen X3 Series inverter is designed for outdoor installation (IP 65). Ø Voorbereiding Make sure the installation site meets the following conditions: De onderstaande gereedschappen zijn vereist alvorens met de installatie • Omvormer X3 Series is ontworpen voor buiteninstallatie (Ip65). -
Pagina 11: Aansluiting Van De Omvormer
5.5.1 Voornaamste stappen voor aansluiting op de omvormer e) Haal de DC-connector uit elkaar zoals hieronder. Ø Aansluiting PV-string De omvormer X3 Series heeft een paar PV-connectoren die in serie op PV-modules stekker pencontact kabelwartel met 2 strings kunnen worden aangesloten. Kies kwalitatief hoogwaardige en betrouwbare PV-modules. -
Pagina 12: Onjuiste Verbinding Tussen Belasting En Omvormer
- Houd het middelste deel van het vrouwelijke inzetstuk vast, draai de achterste huls om hem los te maken en verwijder hem van het vrouwelijke Omvormers X3 Series zijn ontworpen voor een driefasig net. De nominale spanning inzetstuk. van het elektriciteitsnet is 230 V, de frequentie is 50/60 Hz. Andere technische - Verwijder de kabelwartel (met rubberen inzetstuk) van de achterste huls. -
Pagina 13: Communicatie-Interface
Installatie Installatie Selectie zekeringen en kabels Aardaansluiting Ø Het netsnoer (AC-leiding) dient beveiligd te zijn tegen kortsluiting en thermische Draai de aardingsschroef vast met de schroevendraaier zoals volgt. overbelasting. De ingangskabel moet altijd worden voorzien van een zekering. Normale gG-zekeringen (US:CC of T) beveiligen de ingangskabel bij kortsluitingen. - Pagina 14 Zie de Snelle Installatiegids voor details over het installeren van de driefasige meter. b. Meter(optioneel) Via deze interface kan een meter met de omvormer X3 Series communiceren, wat u in staat stelt om: In DRM wordt voorzien ter ondersteuning van verschillende “demand response 1.
- Pagina 15 Installatie Installatie Upgraden 3) Steek de U-disk in de USB-poort onderaan de omvormer. Zet dan de DC-schakelaar aan of sluit de PV-connector aan en op het lcd-scherm De gebruiker kan het omvormersysteem updaten via een U-disk. verschijnt het volgende (zie hieronder). Waarschuwing! U-disk Zorg ervoor dat de ingangsspanning meer dan 140 V bedraagt (in goede...
-
Pagina 16: De Omvormer Starten
Installatie Bedrijfsmodus 6. Bedrijfsmodus 5.6 De omvormer starten Start de omvormer na controle van alle onderstaande stappen: a) Controleer dat het apparaat zorgvuldig aan de muur is bevestigd. 6.1 Controlepaneel b) Zorg dat alle DC- en AC-stroomonderbrekers zijn afgekoppeld. c) Zorg dat de AC-kabel correct op het net is aangesloten. d) Zorg dat alle PV-panelen correct op de omvormer zijn aangesloten;... -
Pagina 17: Lcd-Functie - Menustructuur
Bedrijfsmodus Bedrijfsmodus 6.2 Lcd-functie - Menustructuur 6.3 Lcd-bedrijf ● Lcd digitale weergave Menu structure De hoofdinterface is de standaardinterface, de omvormer gaat automatisch over op deze interface wanneer het systeem succesvol is opgestart of een tijd niet heeft gewerkt. Elektriciteitsnet Veiligheid De informatie van de interface is zoals hieronder aangegeven. - Pagina 18 Bedrijfsmodus Bedrijfsmodus Wachtwoord Het standaardwachtwoord is “0000” voor de eindgebruiker, waarmee de gebruiker de huidige instelling en enkele gemakkelijke instellingen alleen maar kan weergeven. ﹦﹦﹦﹦ Grid ﹦﹦﹦﹦ Als professionele veranderingen nodig zijn dient u contact op te nemen met de 0.0 V handelaar of de fabrikant voor het installateurswachtwoord.
- Pagina 19 Bedrijfsmodus Bedrijfsmodus b) Datum en tijd In deze interface kan de gebruiker de systeemdatum en -tijd instellen. Verleng of >Enable/Disable verkort het woord door op de omhoog- of omlaag-toets te drukken. Druk op OK om te bevestigen en het volgende woord te nemen. Druk nadat alle woorden zijn bevestigd op “OK”...
- Pagina 20 Bedrijfsmodus Bedrijfsmodus 4-2. Regeling reactief vermogen, Reactieve standaardcurve cos φ = f(P) ﹦﹦﹦﹦ P(freq) ﹦﹦﹦﹦ Als resetten nodig is, dienen Voor VDE ARN 4105 moet curve cos φ = f(P) verwijzen naar curve A. Enable/Disable eventuele veranderingen Standaardinstelwaarden zijn zoals afgebeeld in curve A. te worden uitgevoerd >Disable <...
- Pagina 21 Bedrijfsmodus Bedrijfsmodus o) Startgids j) Bescherming elektriciteitsnet Deze interface maakt door gebruiker ingestelde initiële instelling van de Gewoonlijk moet de eindgebruiker de Bescherming van het elektriciteitsnet omvormer weer mogelijk. niet instellen. Alle standaardwaarden zijn ingesteld overeenkomstig de veiligheidsvoorschriften voordat het apparaat de fabriek heeft verlaten. Als resetten nodig is, dienen eventuele veranderingen te worden uitgevoerd ﹦...
-
Pagina 22: Verhelpen Van Problemen
Dit hoofdstuk bevat informatie en procedures voor het oplossen van mogelijke weer normaal werkt. problemen met omvormers X3 Series, en geeft enkele tips om de meeste • Of neem contact met ons op. problemen die bij de omvormers X3 Series kunnen optreden te helpen Spanning elektriciteitsnet buiten bereik identificeren en oplossen. -
Pagina 23: Routineonderhoud
Verhelpen van problemen Verhelpen van problemen ● Wordt op het informatiepaneel van uw omvormer geen controlelampje brandt, overloop dan de volgende lijst om te verzekeren dat de huidige toestand van de Busspanning buiten normaal bereik. installatie een correcte werking van het apparaat mogelijk maakt. •... -
Pagina 24: Buitenbedrijfstelling
Buitenbedrijfstelling 8. Buitenbedrijfstelling 8.1 De omvormer demonteren Koppel de omvormer af van de DC-ingang en de AC-uitgang. Wacht 5 minuten alvorens het apparaat spanningsvrij te maken. Koppel communicatie- en optionele verbindingskabels af. Verwijder de omvormer van de beugel. Verwijder de beugel indien nodig. 8.2 Verpakking Verpak de omvormer zo mogelijk in de originele verpakking.
