Omschrijving
Bedrade controller
Bedrade controller
Kabelboomadapter (gebruikt voor bladblazers
met serienummer 310000001 tot 311000001)
Bedrade controller
Kabelboomadapter (gebruikt voor bladblazers
met serienummer 312000001 of hoger)
Bedrade controller
Kabelboomadapter (gebruikt voor bladblazers
met serienummer 315099999 of hoger)
Belangrijk: Zorg ervoor dat u de set instructies
raadpleegt die overeenstemt met het serienummer van
uw bladblazer. Er zijn verschillende instructiesets
afhankelijk van het serienummer van uw machine.
De bedrade controller
monteren
Voor bladblazers met serienummer
290999999 of lager
1. Koppel de accukabels los van de accu.
Opmerking: Koppel eerst de negatieve accukabel los
en vervolgens de positieve.

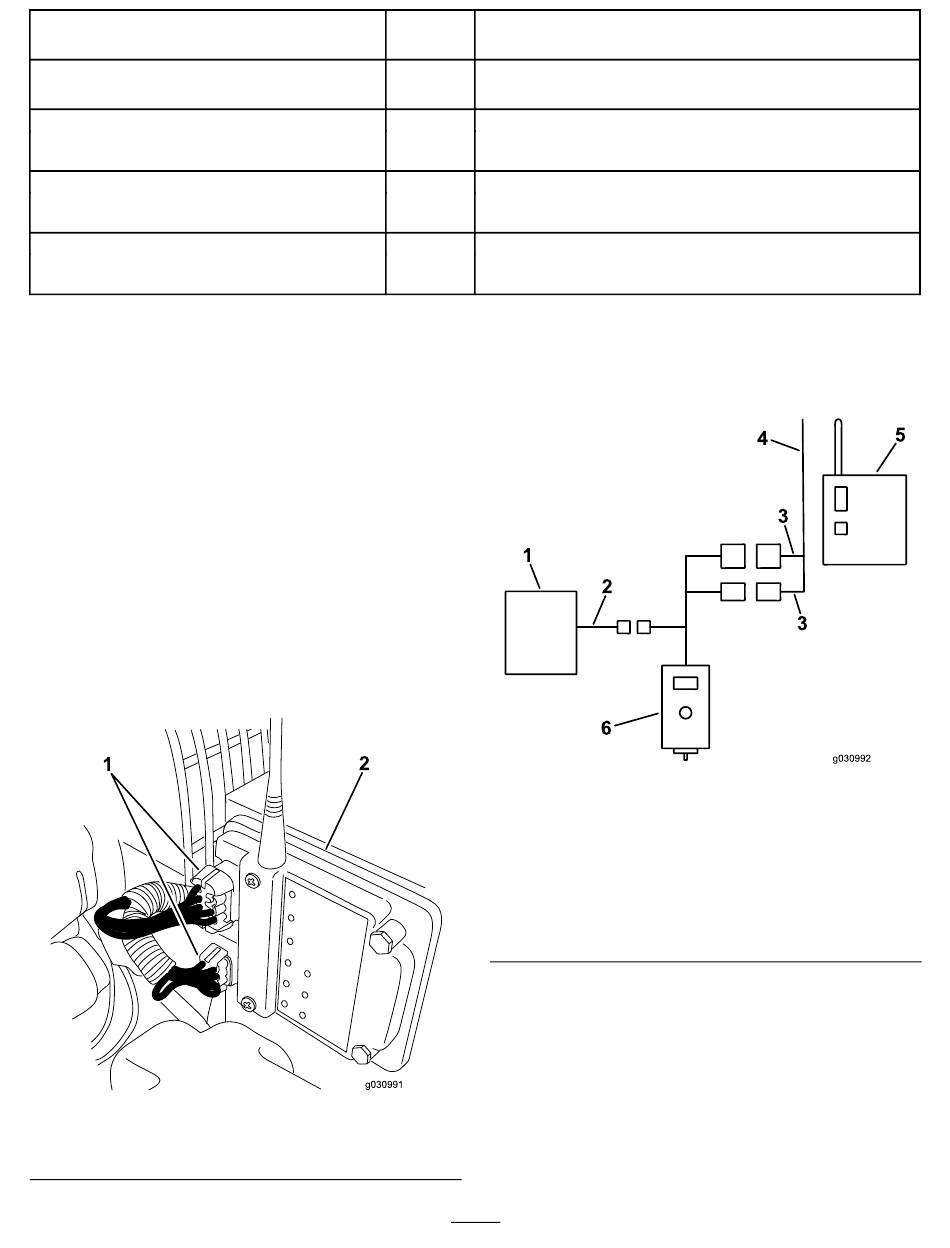

2. Koppel de kabelboomconnectors los van de eenheid
voor draadloze bediening
1. Kabelboomconnectors
(Figuur
1).
Figuur 1
2. Eenheid voor draadloze
bediening
Hoeveel-
heid
De bedrade controller monteren – voor bladblazers met
1
serienummer 290999999 of lager.
1
De bedrade controller monteren – voor bladblazers met
een serienummer van 310000001 tot 311000001.
1
1
De bedrade controller monteren – voor bladblazers met
een serienummer van 31200000 tot 31409999 (modelnr.
1
44538, 44539 of 44542).
1
De bedrade controller monteren – voor bladblazers met
een serienummer van 31500000 of hoger (modelnr.
1
44552, 44553 of 44554).
3. Steek de kabelboomconnectors van de bedrade
controller in de kabelboomconnectors die u eerder
afgekoppeld hebt van de eenheid voor draadloze
bediening
1. Motor
2. Gele draad van de motor
3. Verbind deze
kabelboomconnectors
met de kabelboom van de
bedrade controller.
4. Sluit de resterende draad van de controller aan op de
gele draad van de motor
5. Sluit eerst de positieve accukabel aan en vervolgens
de negatieve.
2
Gebruik
(Figuur
2).
Figuur 2
4. Kabelboom van eenheid
voor draadloze bediening
5. Eenheid voor draadloze
bediening
6. Bedrade controller
(Figuur
2).
