De bedrade controller
monteren
Voor bladblazers met een serienummer
van 310000001 tot 311000001
1. Koppel de accukabels los van de accu.
Opmerking: Koppel eerst de negatieve accukabel los
en vervolgens de positieve.
2. Koppel de kabelboomconnectors los van de eenheid
voor draadloze bediening
3. Steek de juiste kabelboomconnector van de bedrade
controller in de overeenkomende kabelboomconnector
die u eerder afgekoppeld hebt van de eenheid voor
draadloze bediening
1
g018907
1. Roze draad van de
adapter
2. Kabelboomconnector naar
kabelboom van draadloze
controller
(Figuur
1).
(Figuur 3
en
Figuur
4).
2
3

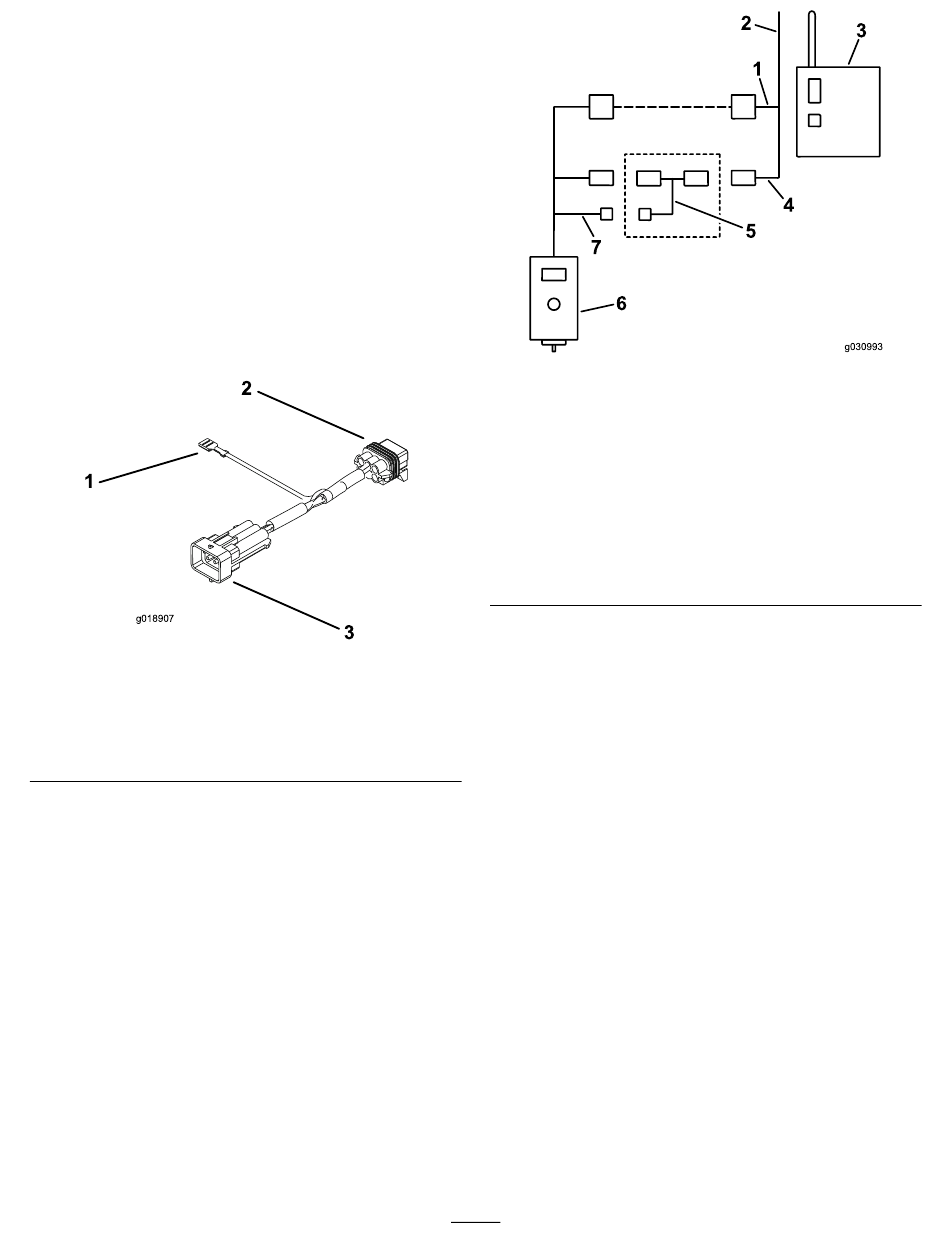

Figuur 3
3. Kabelboomconnector naar
bedrade controller
1. Verbind deze
kabelboomconnector
met de kabelboom van de
bedrade controller.
2. Kabelboom van eenheid
voor draadloze bediening
3. Eenheid voor draadloze
bediening
4. Verbind deze
kabelboomconnector met
de kabelboomadapter.
4. Sluit de juiste connector van de kabelboomadapter
aan op de overgebleven kabelboomconnector van
de eenheid voor draadloze bediening die u eerder
afgekoppeld hebt van de eenheid voor draadloze
bediening
(Figuur
5. Sluit de andere kabelboomconnector van de bedrade
controller aan op de overeenkomende connector van
de kabelboomadapter
6. Sluit de overgebleven draad van de controller aan op
de roze draad van de kabelboomadapter
Figuur
4).
7. Sluit eerst de positieve accukabel aan en vervolgens
de negatieve.
3
Figuur 4
5. Kabelboomadapter
6. Bedrade controller
7. Gele draad van kabelboom
van bedrade controller
3).
(Figuur 3
en
Figuur
4).
(Figuur 3
en
