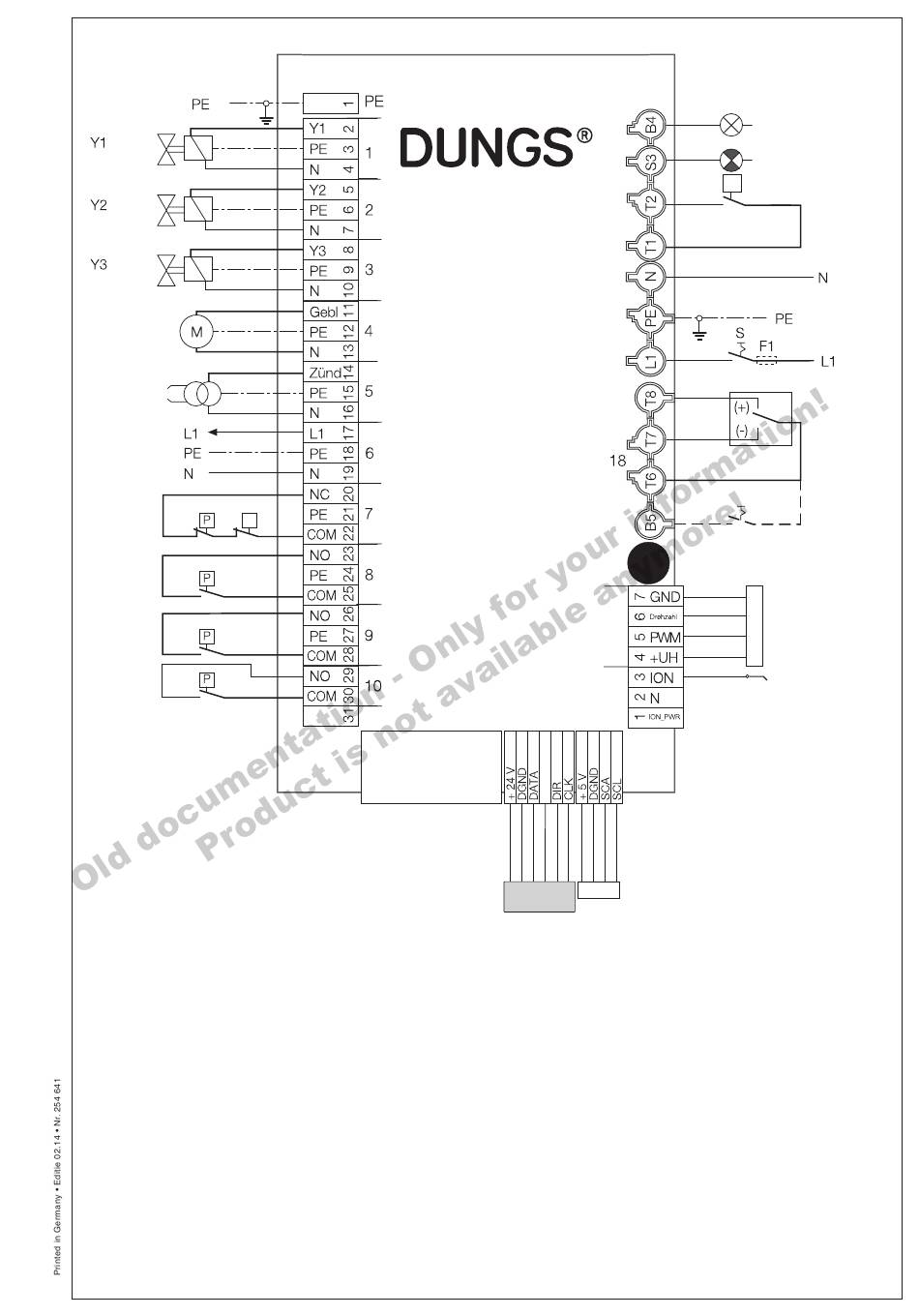

6 Aansluitschema
Ventilatormotor
Ontstekingstransformator
Veiligheids-
keten
GDW min.
GDW VPS
Lucht-
drukschakelaar
Opgelet!
De benamingen Y1, Y2 en Y3
hebben betrekking op de slots
van de MPA.
7 ... 64
MPA5111
υ
variabel
MPA5111
•
V1 aan Y2 (bij VPS)
•
V1 aan Y3 (zonder VPS)
•
V2 aan Y3
•
Gelijktijdig aangestuurde klep-
pen aan Y3
•
Extra klep aan Y1
19
Zekering
20
12
Beeld
TWI
Opgelet!
Uitgang "Bedrijf" loopt intern via
V2
Opgelet!
F1 is alleen nodig wanneer geen
interne voorzekering geïntegreerd
is!
Bedrijf
Storing
υ
Regel-
keten
Net
~ (AC) 230 V
50/60 Hz
Vermogens
regelaar
Ontgrende-
ling op af-
stand 230 V
ventilator
Ionisatie
