HARDWARE-FUNCTIES

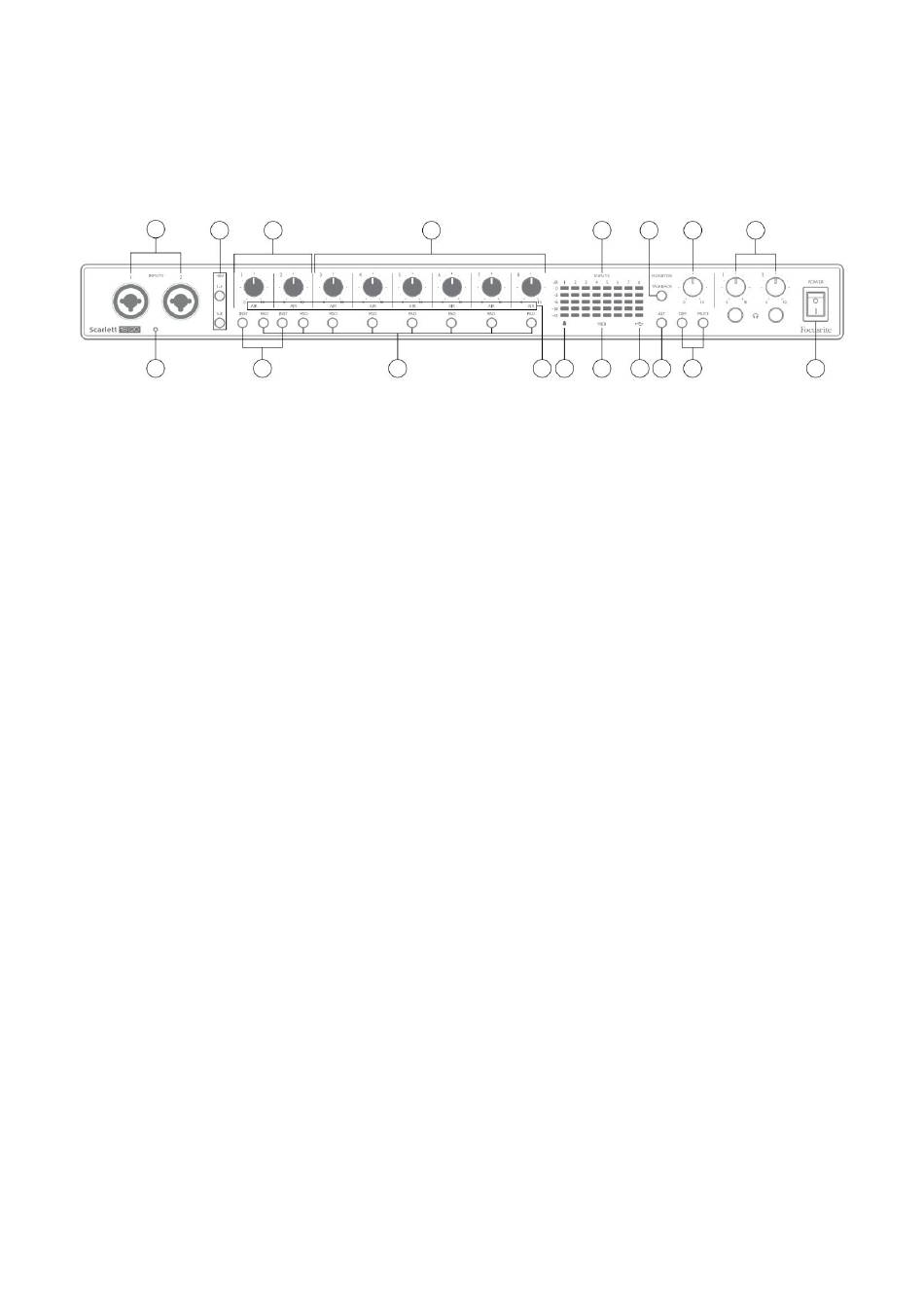

Voorpaneel
1
14
Het voorpaneel bevat alle ingangsversterkings- en bewakingsregelaars, evenals twee van de ingangsconnectoren voor microfoon-, lijn- en
instrumentsignalen.
1. Ingangen 1 en 2 – "Combo"-ingangen - sluit hier microfoons, instrumenten (bijv. gitaar) of signalen op lijnniveau aan. Combo-
aansluitingen accepteren zowel XLR- als ¼" (6,35 mm) aansluitingen. Microfoons worden aangesloten met XLR-stekkers:
instrumenten en signalen op lijnniveau worden aangesloten via ¼" (6,35 mm) jackpluggen van het TS- of TRS-type. De
voorversterkerversterking is geschikt voor microfoons wanneer een XLR-stekker is geplaatst, en voor signalen van een hoger
niveau wanneer een jack-stekker is ingestoken. Sluit niets anders aan dan een microfoon - bijv. de uitgang van een geluidsmodule
of FX-eenheid - via een XLR-stekker, omdat het signaalniveau de voorversterker zal overbelasten, wat resulteert in vervorming
en als fantoomvoeding is ingeschakeld, kunt u uw apparatuur beschadigen .
2. 48V – twee schakelaars (1-4, 5-8) die 48 V fantoomvoeding inschakelen op de XLR-contacten van de Combo-connectoren voor
respectievelijk microfooningangen 1-4 en 5-8. (Merk op dat ingangen 3 tot 8 zich op het achterpaneel bevinden.) De schakelaars
hebben elk een bijbehorende rode LED die aangeeft dat fantoomvoeding is geselecteerd.
3. Gain 1 & 2 – pas de ingangsversterking aan voor de signalen op respectievelijk ingangen 1 en 2.
4. INST – twee schakelaars die de ingangsconfiguratie voor de jackcontacten op ingangen 1 en 2 wijzigen.
Als INST is geselecteerd, worden het versterkingsbereik en de ingangsimpedantie gewijzigd (ten opzichte van LINE) en wordt de
ingang ongebalanceerd gemaakt. Dit optimaliseert het voor de directe aansluiting van instrumenten (via een 2-polige (TS)
jackplug). Als INST uit staat, zijn de ingangen geschikt voor het aansluiten van lijnniveausignalen. Lijnniveausignalen kunnen
ofwel in gebalanceerde vorm worden aangesloten via een 3-polige (TRS) aansluiting of ongebalanceerd via een 2-polige (TS)
aansluiting. 'INST' licht rood op wanneer de Instrument-modus is geselecteerd.
INST kan ook worden geselecteerd uit Focusrite Control.
5. AIR – acht gele LED's die de selectie van de AIR-modus voor elk kanaal aangeven. AIR-modus, geselecteerd uit Focusrite Control,
wijzigt de frequentierespons van de ingangstrap om de klassieke, op transformator gebaseerde Focusrite ISA-
microfoonvoorversterkers te modelleren.
6. PAD – acht schakelaars om de PAD-functie voor elk kanaal te selecteren. PAD verlaagt het signaalniveau dat naar uw DAW gaat
met 10 dB; gebruiken wanneer de ingangsbron een bijzonder hoog niveau heeft.
'PAD' licht rood op wanneer actief. PAD kan ook worden geselecteerd uit Focusrite Control.
7. Versterking 3 tot 8 – pas de ingangsversterking aan voor de signalen op respectievelijk ingangen 3 tot 8. (Merk op dat de
connectoren voor deze ingangen bevinden zich op het achterpaneel.)
3
2
4
7
10
6
5
8
15
12
17
11
9 16 13
18
11
