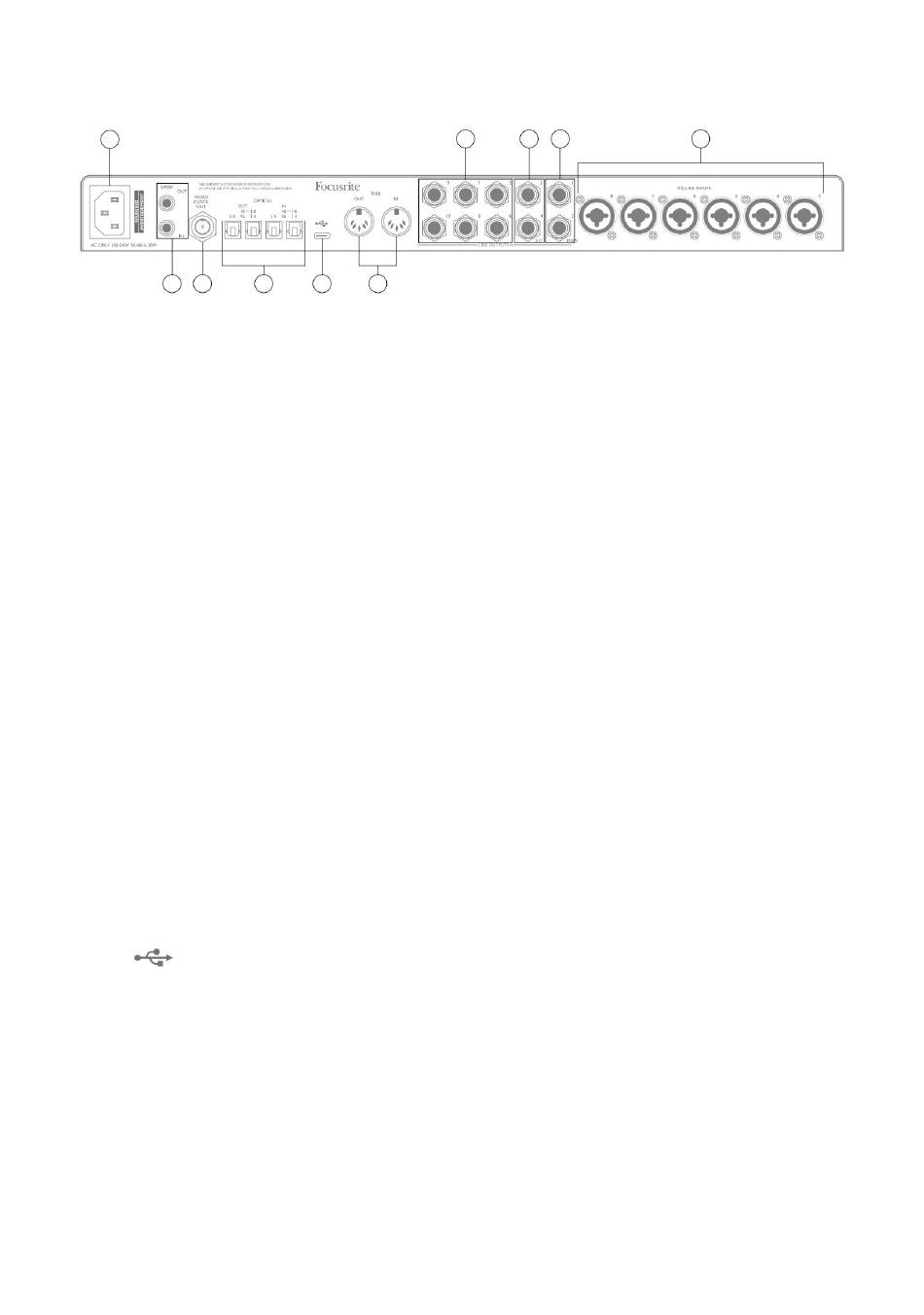

Achter paneel
28
27 24
19. MIC/LINE INPUTS 3 tot 8 – Combo-ingangsaansluitingen - sluit andere microfoons of lijnniveausignalen aan via XLR of ¼" (6,35
mm) aansluitingen, al naar gelang. Voor signalen op lijnniveau kunnen ¼" TRS (gebalanceerd) of TS (ongebalanceerd)
jackpluggen worden gebruikt.
20. LIJNUITGANGEN 1 en 2 (MAIN) – twee gebalanceerde analoge lijnuitgangen op ¼" (6,35 mm) jack-aansluitingen; gebruik TRS-
aansluitingen voor een gebalanceerde verbinding of TS-aansluitingen voor ongebalanceerde. We raden het gebruik van
gebalanceerde verbindingen aan waar mogelijk, om aardings- en bromproblemen te minimaliseren.
Deze worden over het algemeen gebruikt voor het aansturen van de L- en R-hoofdluidsprekers van uw monitoringsysteem.
De signalen aan de uitgangen kunnen echter worden gedefinieerd in Focusrite Control
21. LIJNUITGANGEN 3 en 4 (ALT) – sluit hier een secundair paar monitorluidsprekers aan. Om de ALT-functie van de 18i20 te
gebruiken. De uitgangen zijn elektrisch identiek aan lijnuitgangen 1 en 2. De signalen aan de uitgangen kunnen worden
gedefinieerd in Focusrite Control.
22. LIJNUITGANGEN 5 tot 10 – zes andere lijnuitgangen met identieke elektrische eigenschappen als lijnuitgangen 1 tot 4. De
signalen die beschikbaar zijn op deze uitgangen worden gedefinieerd in Focusrite Control en kunnen worden gebruikt voor het
aansturen van de extra luidsprekers in een meerkanaals monitoringsysteem, of om externe FX-processors aan te drijven.
23. OPTICAL IN en OUT – vier TOSLINK-connectoren voor het verwerken van acht kanalen digitale audio in ADAT-formaat met een
samplefrequentie van 44,1/48 kHz of 88,2/96 kHz. Bij een samplefrequentie van 44,1/48 kHz wordt alleen de rechterpoort van
elk paar gebruikt; bij een samplefrequentie van 88,2/96 kHz worden beide poorten gebruikt, waarbij de rechterpoort ADAT-
kanalen 1-4 draagt en de linkerpoort ADAT-kanalen 5-8. (Merk op dat de optische invoer en uitvoer zijn uitgeschakeld wanneer
bemonsteringsfrequenties van 176,4/192 kHz in gebruik zijn.) De linkerpoort van elk paar (IN en OUT) kan worden geconfigureerd
om een tweekanaals S/PDIF te ontvangen en te verzenden signaal van/naar een externe bron uitgerust met optische S/PDIF I/
O: deze optie wordt geselecteerd in Focusrite Control. Raadpleeg de zenderlijsttabellen in de bijlage voor meer details.
24. WORD CLOCK OUT – een BNC-connector die de wordclock van de Scarlett 18i20 draagt; dit kan worden gebruikt om andere
digitale audioapparatuur die deel uitmaakt van het opnamesysteem te synchroniseren. De bron van de voorbeeldkloksynchronisatie
die door de Scarlett 18i20 wordt gebruikt, wordt geselecteerd uit Focusrite Control.
USB 2.0-poort – Type C-connector; sluit de Scarlett 18i20 aan op uw computer met de meegeleverde kabel.
25.
26. MIDI IN en MIDI OUT – standaard 5-pins DIN-aansluitingen voor aansluiting van externe MIDI-apparatuur.
De Scarlett 18i20 fungeert als een MIDI-interface, waardoor MIDI-gegevens van/naar uw computer kunnen worden gedistribueerd
naar extra MIDI-apparaten.
27. S/PDIF IN en OUT – twee phono-aansluitingen (RCA) die tweekanaals digitale audiosignalen in of uit de Scarlett 18i20 vervoeren,
in S/PDIF-formaat. Merk op dat S/PDIF-ingangen en -uitgangen niet beschikbaar zijn bij bemonsteringsfrequenties van
176,4/192 kHz. Raadpleeg de zenderlijsttabellen in de bijlage voor meer details.
28. Wisselstroomnet – standaard IEC-contactdoos.
