5.6

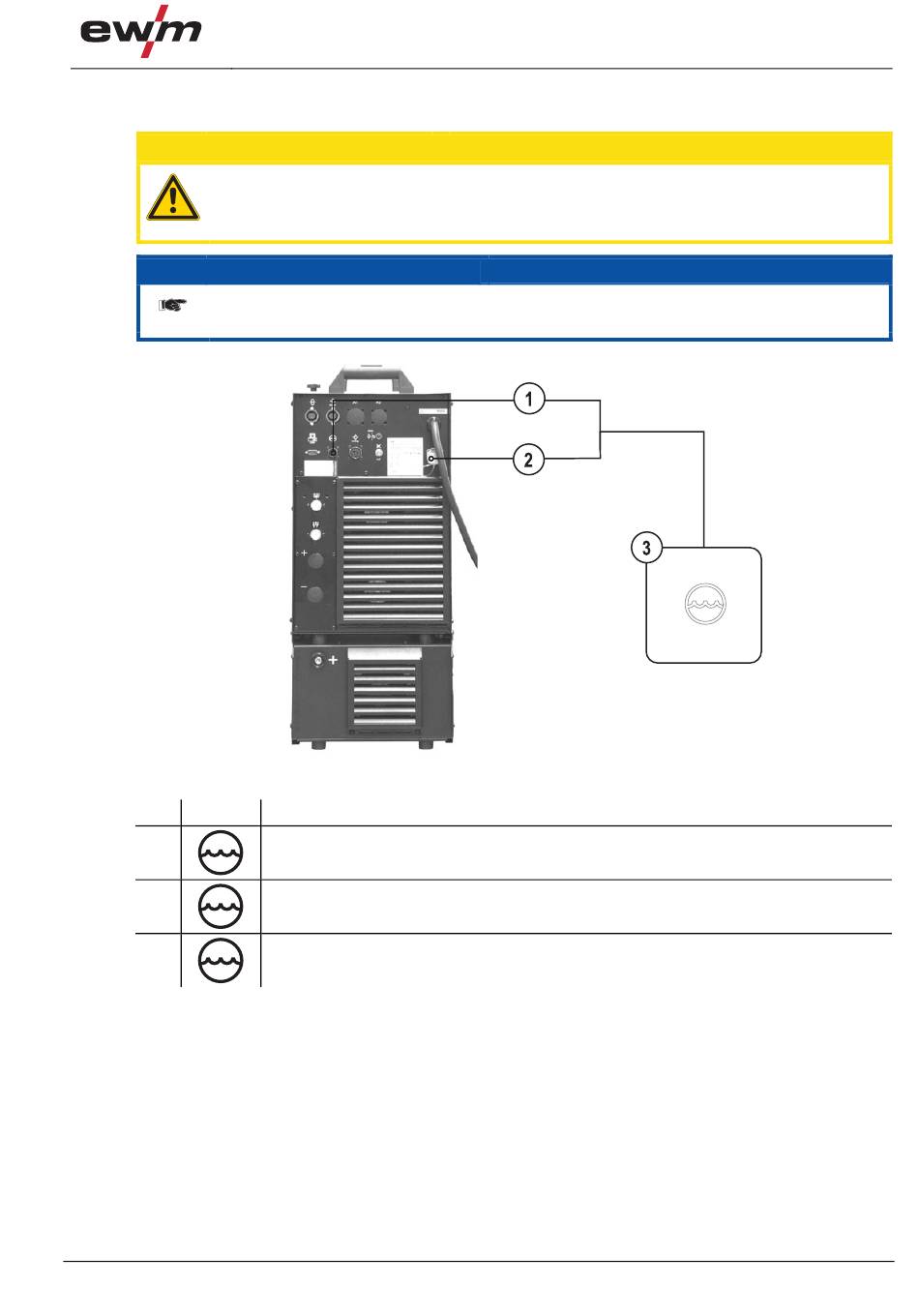

Aansluiting koelmodule
Het gebruik van ongeschikt koelmiddel beschadigt de lastoorts!
Ongeschikt koelmiddel kan de lastoorts beschadigen!
•
Uitsluitend koelmiddel DKF 23E gebruiken (temperatuurbereik 0 °C tot +40 °C aanhouden).
Lees ook de montage- en aansluitinstructies in de betreffende bedieningshandleiding
van het koelapparaat.
Pos. Symbool Beschrijving
1
2
3
Besturings- en voedingskabel naar het lasapparaat
De verbinding tussen het koel- en het lasapparaat wordt gemaakt d.m.v. twee kabels.
•
Besturingskabel aan het lasapparaat bevestigen.
•
Voedingskabel aan het lasapparaat bevestigen.
Indien aanwezig:
•
Klik de aansluitnippels van de koelvloeistofslangen in de betreffende snelkoppelingen vast:
Retour rood aan snelkoppeling rood (retourleiding koelmiddel) en
toevoer blauw aan snelkoppeling blauw (toevoerleiding koelmiddel)
099-007017-EW505
09.08.2011
0
Aansluitbus, 8-polig
Besturingskabel koelapparaat
Aansluitbus, 4-polig
Voeding koelapparaat
Koelmodule
VOORZICHTIG
INSTRUCTIE
Afbeelding 5-2
Opbouw en functie
Aansluiting koelmodule
27
