Opbouw en functie
Plasma-lassen
5.8.3
Aansluiting werkstukleiding
•
Steek de kabelstekker van de werkstukleiding in de aansluitbus, lasstroom "+" en vergrendel de
stekker door deze naar rechts te draaien.
5.8.4
Toevoer van inert en plasmagas
Pos. Symbool Beschrijving
1
2
•
Aansluitkoppeling van de plasmagasleiding op de aansluitnippel G1/4", aansluiting plasmagas
openschroeven.
•
Aansluitkoppeling van de leiding inert gas op de aansluitnippel G1/4", aansluiting inert gas
openschroeven.
De aangesloten gasleidingen moeten voorzien zijn van een voordruk van 4,5 bar
(tolerantiegrenzen: plasmagas 4 tot 5 bar, inert gas 4 tot 5 bar).
32
0

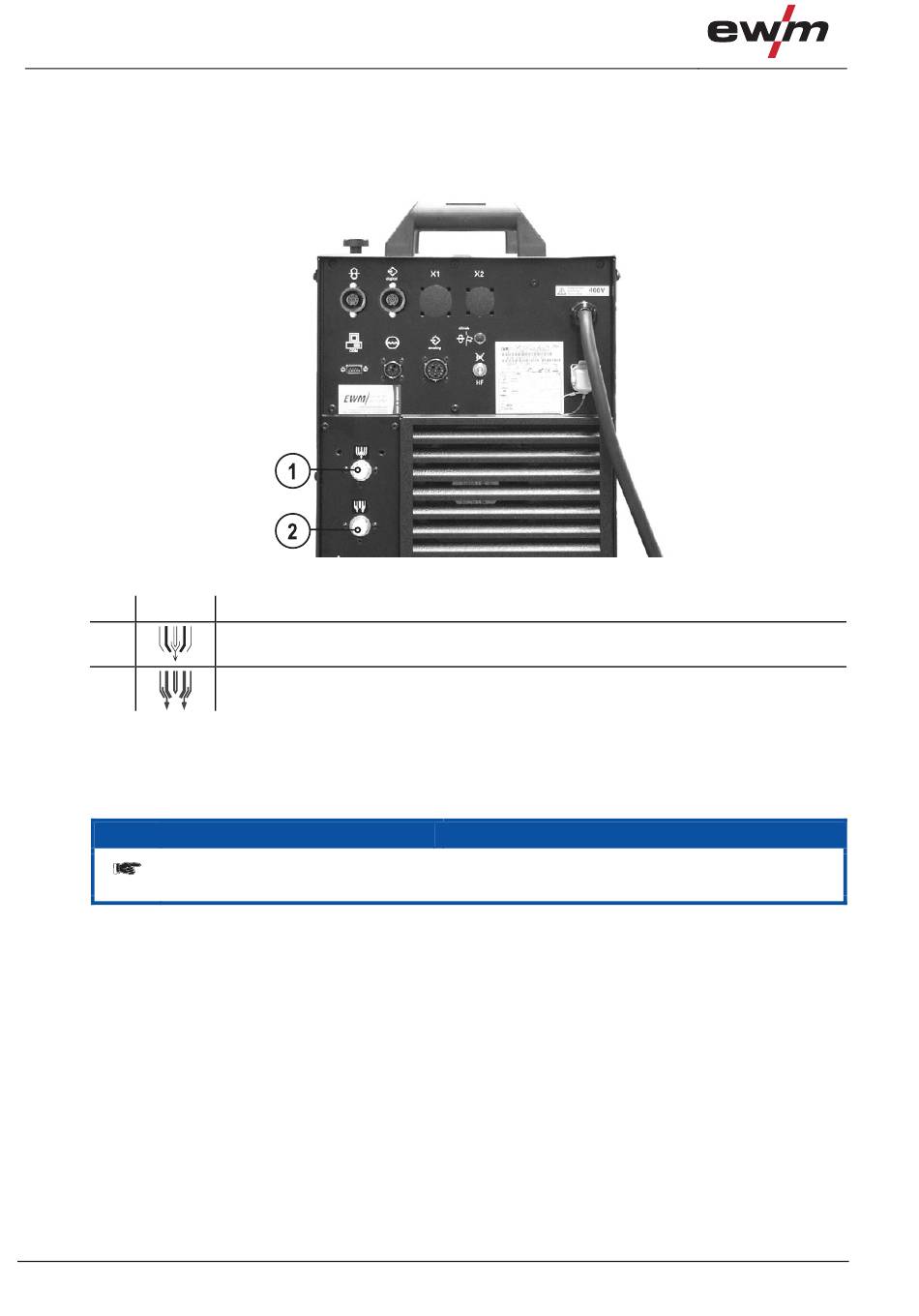

Aansluitnippel G1/4", aansluiting plasmagas
Verbinding met de drukregelaar
Aansluitnippel G1/4", aansluiting inert gas
Verbinding met de drukregelaar
Afbeelding 5-5
INSTRUCTIE
099-007017-EW505
09.08.2011
