MIG/MAG-lassen
5.6.2
Bevestiging draadspoelopname (instelling voorspanning)
Aangezien de spoelrem ook voor de bevestiging van de draadspoelhouder dient,
moeten bij elke spoelwissel resp. vóór elke instelling van de spoelrem de
hiernavolgende werkstappen worden uitgevoerd.
Pos. Symbool Beschrijving
1
2
3
•
Afdekking van de draadtransporteenheid openen.
•
De inbusbout van de montage- en remeenheid losdraaien tot de bout compleet van de schroefdraad
van de draadspoelopname los komt (bout er niet uittrekken om het verliezen van kleine onderdelen te
vermijden).
•
Montage- en remeenheid met inbusbout in de draadspoelopname tenminste met 4 complete
omwentelingen (4 x 360°) in wijzerzin voorspannen.
30
0
Draadspoelhouder
Montage- en remeenheid
Inbusbout
Bevestiging van de draadspoelhouder en afstelling van de spoelrem
INSTRUCTIE

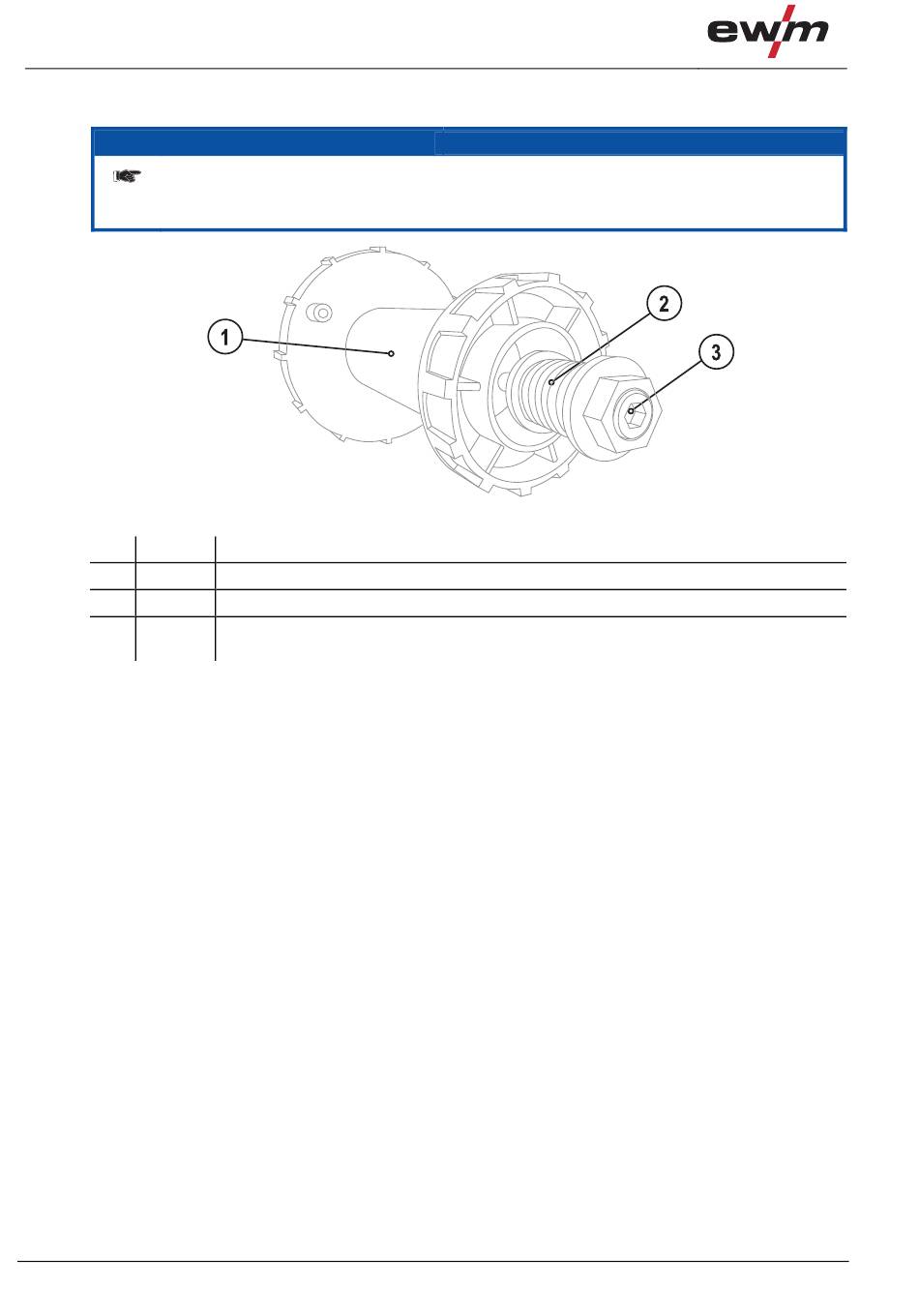

Afbeelding 5-4
